MessagePosté le: Jeu 20 Avr 2017 - 16:17    Sujet du message: Décodeur DCC pour le T Répondre en citant

PublicitéSupprimer les publicités ?
J'ai reçu cette inormation que je vous communique. C'est un décodeur aux caractéristiques standard, mais avec une tension moteur de 3 à 8V.
Ça a l'air de bien rouler sur les vidéos jointes.



Wir wollen Ihnen heute den kleinen 5V-DCC-Decoder DCX65 vorstellen.

Der DCX65 misst nur 6 x 5 x 1.8 mm, er kann somit ohne Fräsarbeiten in die Tgauge Lok 1:450 eingebaut werden.
Eine neue entwickelte 5 Volt-Motoransteuerung sorgt für gleichmäßige und langsame Fahrt.

Siehe dazu die Links oder bei Youtube nach DCX65 suchen

https://youtu.be/UlgYmkTm2zI
https://youtu.be/d6vJI2xmWqA




Abmessungen 6 x 5 x 1,8 mm (LxBxH)

5 Volt DCC Lokdecoder der 5. Generation mit 250mA Motorstrom, 4 verstärkte Zusatzfunktionen zu je 50mA

Features

Voll NMRA-kompatibel (DCC-Datenformat)
Volles “function mapping“ nach NMRA-Anordnung (freie Zuordnung der Ausgängen)
Funktionsausgängen getrennt dimmbar
Dimmfrequenz 1,2 kHz
Kupplungsteuerung, Zeitsteuerung für digitale Kupplung
Voller Adressraum 1-10240
Rangierfunktionen, Vitrinen Modus, verminderte rückwärts Geschw......
Auswertung der LGB Pulskettensteuerung
Freie Geschwindigkeitskennlinie
Optimierbarer Lastausgleich (P und I Regler)
Hochfrequente Motoransteuerung 32kHz oder 16kHz, Fauli bestens geeignet
optimierte Motorregelung der 4. Generation speziell für Spur N und Tgauge
Niederfrequente Motoransteuerung 30-150 Hz
Wahlweise 14, 28 oder 128 Fahrstufen
250mA Motorstrom kurzschlussfest
4 verstärkte Zusatzfunktionen je 50mA
Schienenspannung von 7V-21V
Für 3-8V Motoren bestens geeignet

digitaler oder analoger Betrieb, ‘on the fly’ Programmieren
Hardreset, User CV’s

Bremsen durch asymmetrisches Signal (Bremsen mit Dioden, Umelec)
Voll programmierbar mit Roco Lokmaus 2 (auch Werte bis 255 sowie CVs )
Zuverlässiger Überlastungsschutz für Motor - und Zusatzausgängen
2 CVs Sätzen frei wählbar (für eigene bzw. fremde Anwendungen. ZB. Wechsel auf Clubanlage, Doppeltraktion fahren)

Für DCC Datenformat
DCX65/5V - Ausführung mit 6 Drähten für das DCC Datenformat (D =DCC) VK 39,00€ ( EK 26,00€ )
DCX65/5VO – ohne Verdrahtung VK 39,00€ ( EK 26,00€ )
Wir freuen uns über Ihre Anfragen, Wünsche, Kommentare.....
Für zahlreiche Bestellungen bedanken wir im Voraus und verbleiben

__________________________
Mit freundlichen Grüßen
CT Team

CT Elektronik
Grillparzergasse 5
2700 Wr. Neustadt
Austria
Mobil: +43 664 4719963
Tel.: +43 2622 82086 15
Fax : +43 2622 82086
www.tran.at Email: info@tran.at

La traduction Google:

Nous voulons introduire le petit décodeur DCC 5V DCX65 aujourd'hui.
Les mesures DCX65 seulement 6 x 5 x 1,8 mm, il ne peut donc pas le fraisage dans le Lok Tgauge 1: être constituée en corporation 450e
Une nouvelle commande de moteur avancé de 5 volts assure une conduite uniforme et lente.
Voir les liens ou sur Youtube après DCX65 Recherche

https://youtu.be/UlgYmkTm2zI
https://youtu.be/d6vJI2xmWqA
Dimensions 6 x 5 x 1,8 mm (LxWxH)
5 volts DCC Decoder cinquième génération de courant de moteur de 250mA, 4-renforcé fonctions supplémentaires pour chaque 50mA
La pleine NMRA compatible (format DCC)
la cartographie de fonctions ?? ?? Assemblée NMRA (affectation libre des sorties)
Sorties de fonction dimmable séparément
fréquence Dimming 1,2 kHz
commande de couplage, commande de temps pour le couplage numérique
Adresse complète espace 1-10240
Rangierfunktionen, met en valeur le mode, la vitesse arrière réduite ......
Evaluation de contrôle de la chaîne d'impulsions LGB
Table de vitesse
d'équilibrage de charge optimisable (régulateur P et I)
commande du moteur à haute fréquence 32 kHz ou 16 kHz, idéal Fauli
optimisé quatrième génération de commande de moteur en particulier pour l'échelle N et Tgauge
commande du moteur à basse fréquence 30 à 150 Hz
En option, 14, 28 ou 128 étapes
courant moteur 250mA preuve de court-circuit
4 fonctions additionnelles renforcées en fonction 50mA
tension de rail de 7V-21V
Pour 3-8V moteurs appropriés

mode numérique ou analogique à la volée ?? ?? programmation
Hard Reset, CV utilisateur ?? s

Le freinage par un signal asymétrique (frein à diodes Umelec)
Entièrement programmable avec Roco Lokmaus 2 (valeurs même jusqu'à 255, ainsi que les CV)
protection contre les surcharges fiable pour le moteur - et sorties supplémentaires
2 CV sets librement choisis (pour leurs propres ou des applications tierces. Par exemple, le changement de club, double entraînement de traction)
Pour le format de données DCC

DCX65 / 5 V - version avec 6 fils pour le format de données DCC (D = DCC) VK 39,00 € (EK 26,00 €)
DCX65 / 5Vo - sans câblage VK 39,00 € (EK 26,00 €)
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
Zébu
Mikado
Mikado

Hors ligne

Inscrit le: 27 Mar 2012
Messages: 776
Prénom: Vincent
Echelle(s) pratiquée(s): Z, H0m, H0f, Zf

MessagePosté le: Jeu 20 Avr 2017 - 17:55    Sujet du message: Décodeur DCC pour le T Répondre en citant

Magnifique !
Mais leur site n'est pas à jour, il ne s'y retrouve pas.
_________________
Je pense donc j'essuie. Enfin, je pense
Revenir en haut
Visiter le site web du posteur
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 235
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Jeu 20 Avr 2017 - 18:26    Sujet du message: Décodeur DCC pour le T Répondre en citant

A l'origine, c'est une annonce de Tran pour les revendeurs.
Ça va bientôt venir sur son site.
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 815
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 22 Avr 2017 - 21:07    Sujet du message: Décodeur DCC pour le T Répondre en citant

Bonsoir Patrick et Vincent ,
Bonne nouvelle donc ! J’avais mis le T de côté en attendant des avancés dans ce domaine . J’avais essayé avec succès le modèle DCX77z en filaire (photo 1 et 2) que m’avait présenté Vincent , je crois . Mais le problème c’est qu’il marchait sous 12v et qu’il fallait rajouter une résistance sur les sorties moteur pour descendre en dessous de 6v … dégagement de chaleur incompatible avec le plastique du châssis … et puis les dimensions du décodeur et la configuration des châssis ne permettaient que d’utiliser les 55mm ! J’avais dessiné une platine (photo 3) pour utiliser la version à broches …mais cela est resté dans les cartons . Et quelle perte de temps juste avant la convention au Cendre !
Ce nouveau décodeur , donc , fonctionne en 5v …Yesssss… et mesure 1.5mm de moins dans sa longueur …RE-YesssssssssIIIII !!!! Certainement intégrable dans les châssis de 35mm !!!!De cette bonne nouvelle , je t’en remercie Patrick !
Dés que ce décodeur est dispo je fonce , et manque plus que les attelages fonctionnels pour faire des manoeuvres !!!!!!

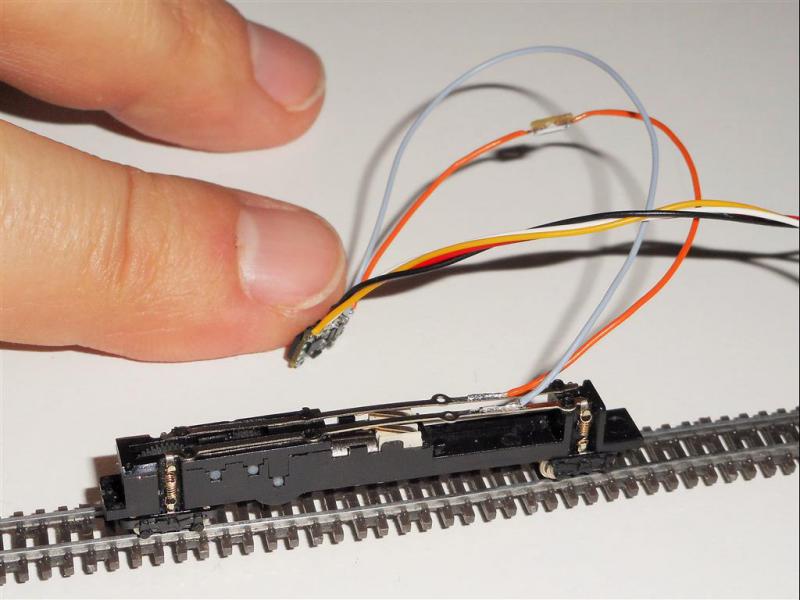

Photo 1

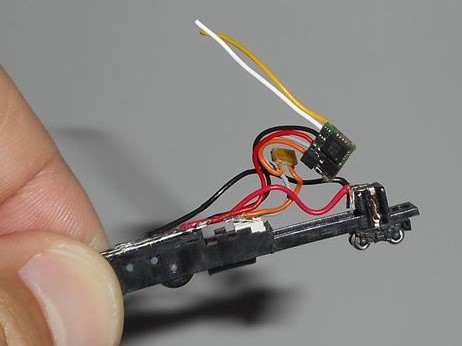

Photo 2




_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
“Quand je suis vraiment impressionné, je suis si ému que je ne peux plus parler. Heureusement, la plupart des gens qui travaillent pour moi sont si émus qu’ils ne peuvent plus s’arrêter de parler.”
Andy Warhol
Revenir en haut
Zébu
Mikado
Mikado

Hors ligne

Inscrit le: 27 Mar 2012
Messages: 776
Prénom: Vincent
Echelle(s) pratiquée(s): Z, H0m, H0f, Zf

MessagePosté le: Dim 23 Avr 2017 - 10:25    Sujet du message: Décodeur DCC pour le T Répondre en citant

Je te suis avec grand intérêt.
Mais tu as raison de laisser tomber les résistances, elles modifient le signal numérique. Rien de tel que des diodes, mais il en faut un paquet.
_________________
Je pense donc j'essuie. Enfin, je pense
Revenir en haut
Visiter le site web du posteur
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 235
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 23 Avr 2017 - 12:47    Sujet du message: Décodeur DCC pour le T Répondre en citant

Une autre vidéo trouvée sur internet

https://www.youtube.com/watch?v=BbPmpL-Rhpo
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 14 688
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 23 Avr 2017 - 13:18    Sujet du message: Décodeur DCC pour le T Répondre en citant

je mets la vidéo

Mr. Green Mr. Green
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 18 226
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 23 Avr 2017 - 14:46    Sujet du message: Décodeur DCC pour le T Répondre en citant

Incroyable ce ralenti. Shocked

Et aussi ce décodeur Shocked (le problème ce sont les fils finalement).
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
Zébu
Mikado
Mikado

Hors ligne

Inscrit le: 27 Mar 2012
Messages: 776
Prénom: Vincent
Echelle(s) pratiquée(s): Z, H0m, H0f, Zf

MessagePosté le: Dim 23 Avr 2017 - 16:58    Sujet du message: Décodeur DCC pour le T Répondre en citant

Et avec de fins fils émaillés ?
_________________
Je pense donc j'essuie. Enfin, je pense
Revenir en haut
Visiter le site web du posteur
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 815
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Jeu 27 Avr 2017 - 13:07    Sujet du message: Décodeur DCC pour le T Répondre en citant

Zébu a écrit:
Et avec de fins fils émaillés ?

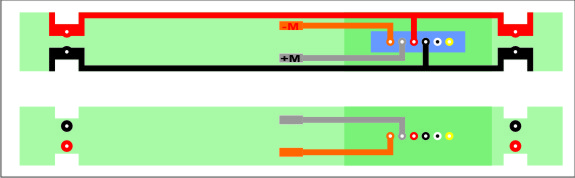

La platine avait pour but de supprimer tous les fils encombrants mais le fil émaillé 'était dans les idées et le stock dispo ! Attendons donc le nouveau décodeur plus petit ...
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
“Quand je suis vraiment impressionné, je suis si ému que je ne peux plus parler. Heureusement, la plupart des gens qui travaillent pour moi sont si émus qu’ils ne peuvent plus s’arrêter de parler.”
Andy Warhol
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 732
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Jeu 27 Avr 2017 - 13:37    Sujet du message: Décodeur DCC pour le T Répondre en citant

C est impressionnant Shocked
Revenir en haut
Zébu
Mikado
Mikado

Hors ligne

Inscrit le: 27 Mar 2012
Messages: 776
Prénom: Vincent
Echelle(s) pratiquée(s): Z, H0m, H0f, Zf

MessagePosté le: Mar 9 Mai 2017 - 23:29    Sujet du message: Décodeur DCC pour le T Répondre en citant

Il est sur leur site.
Par contre, pas encore de prix.
DCX65
_________________
Je pense donc j'essuie. Enfin, je pense
Revenir en haut
Visiter le site web du posteur
Heisler91
Big Boy
Big Boy

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 5 078
Prénom: Jean Michel
Echelle(s) pratiquée(s): HO

MessagePosté le: Mer 10 Mai 2017 - 07:40    Sujet du message: Décodeur DCC pour le T Répondre en citant

Chapeau Okay et tout ça en T
JM
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 815
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Mer 10 Mai 2017 - 18:18    Sujet du message: Décodeur DCC pour le T Répondre en citant

Zébu a écrit:
Il est sur leur site.
Par contre, pas encore de prix.
DCX65


Okay je vais surveiller cela de près même si je suis sur d'autres projets actuellement .
Merci Vincent Okay

EDIT du 12/05/2017 : pour info je commande ici https://shop.1001-digital.de/lokdecoder/spur-n-tt/98/tran-dcx77z?number=138…
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
“Quand je suis vraiment impressionné, je suis si ému que je ne peux plus parler. Heureusement, la plupart des gens qui travaillent pour moi sont si émus qu’ils ne peuvent plus s’arrêter de parler.”
Andy Warhol
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Nov 2010
Messages: 3 579
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Lun 22 Mai 2017 - 12:19    Sujet du message: Décodeur DCC pour le T Répondre en citant

J'Avais justement besoin d'un réseau pour décorer l'intérieur une chambre d'enfant.. pour mon n....!!! Mr. Green
Franchement c'est de la nanotechnologie rendue la..!! Shocked
