Charcutage et transformation d'une Shay On3 en On30
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> O, On30, On20, ... -> Matériels roulants ....
Sujet précédent :: Sujet suivant
Auteur Message
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 853
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Jeu 16 Fév 2017 - 11:37    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

PublicitéSupprimer les publicités ?
Voila enfin de quoi faire bouillir l'ami Alexandre Twisted Evil

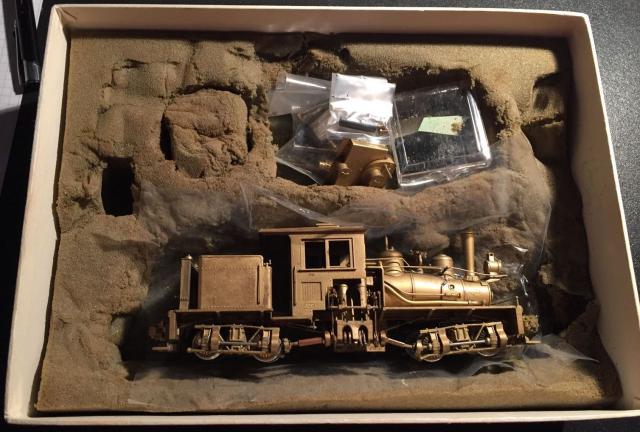

J'ai choisi de transformer une shay KTM On3, achetée il y a plus d'un an, en On30. J'aime beaucoup l'allure générale de cette machine, ce qui nous changera un peu des Bachproot devenues très nombreuses sur nos modules.



Lorsque j'ai acheté cette machine la transmission d'origine avait déjà été remplacée par un ensemble identique à ceux présents sur les kits PSC, un motoréducteur Faulhaber2020 et des pignons Grandtline.

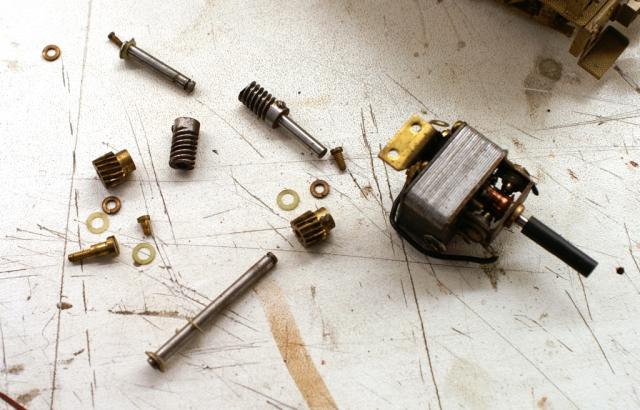

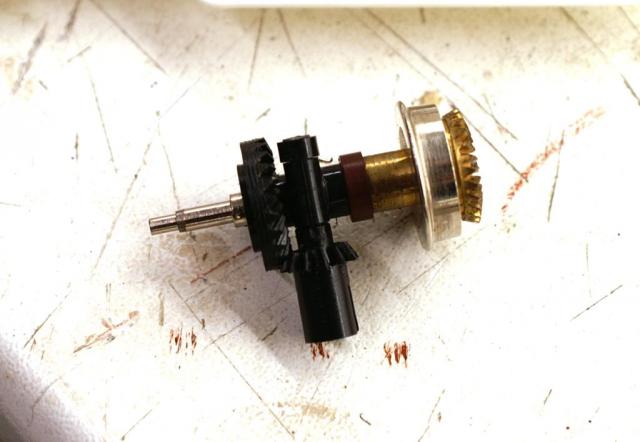

Transmission et moteur d'origine

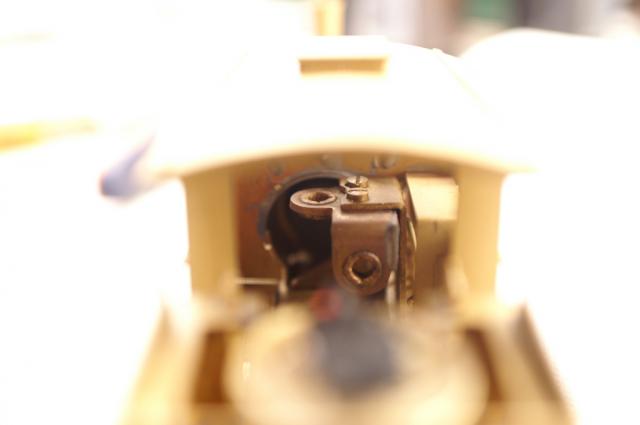

Ancien emplacement du moteur dans la cabine

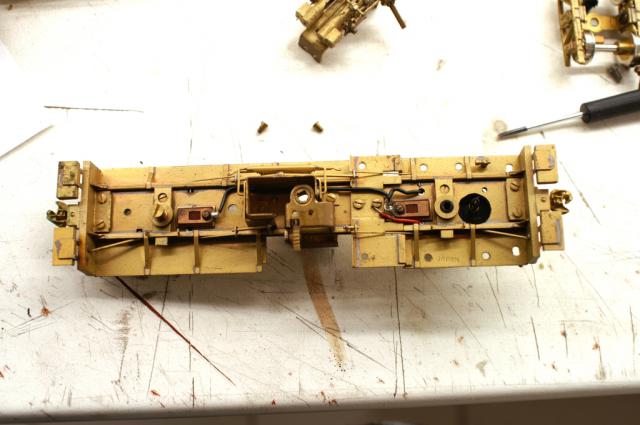

il y a pas mal de boulot à faire pour enlever toutes les pièces devenues inutiles et refabriquer un poste de conduite digne de ce nom

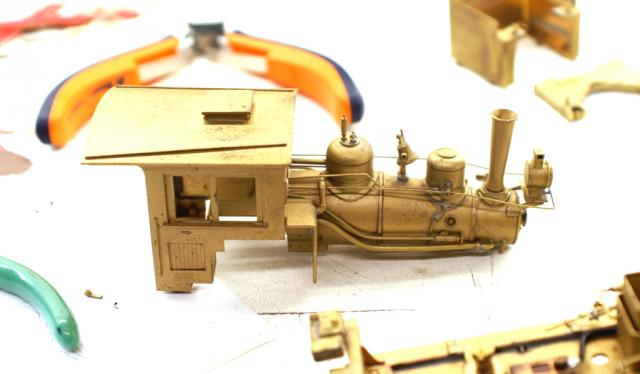

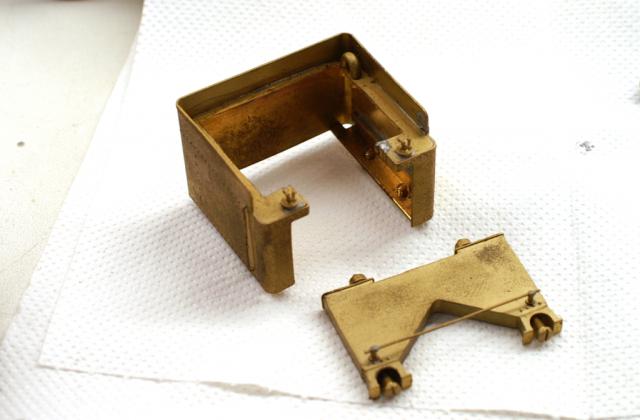

Pour l'instant il s'agit de tout démonter, la loco est très sale, et les surfaces doivent être sablées avant pose de l'après

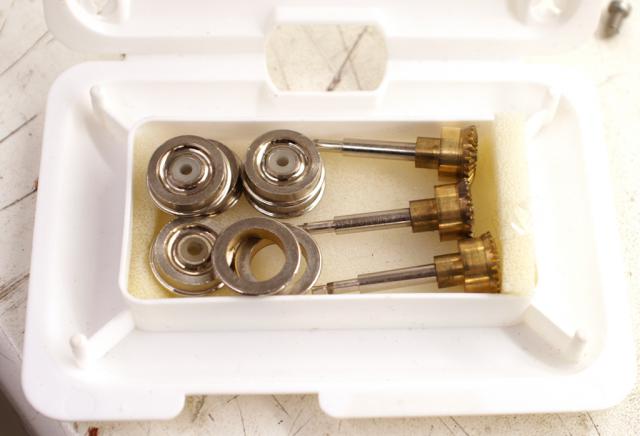

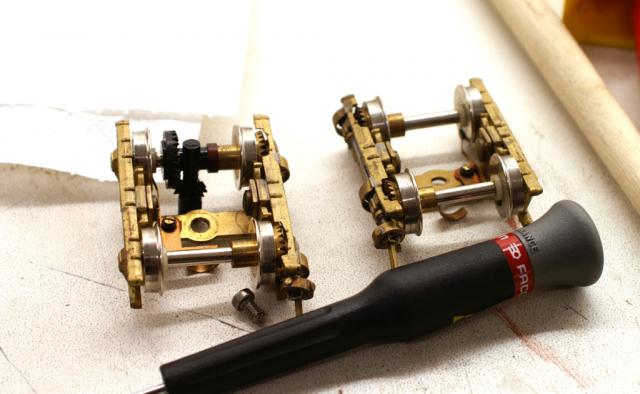

Les essieux ont étés complètement démontés, il est maintenant temps de réfléchir à la meilleure solution pour la modif Okay

Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 14 150
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Jeu 16 Fév 2017 - 11:45    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

bon courage avec ce mécanisme qui relève de l'horlogerie
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 815
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Jeu 16 Fév 2017 - 11:50    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

Ah te voilà toi! Wink
Par forfait tu as perdu le duel ! Tire la langue

Tu vois Pépé, ici un sage Compadre plein de bon sens, qui converti du On3 en On30!

Avec un 2020 folle d'Albert et une réduction Grandtline, tu peu pas avoir mieux comme fonctionnement !
_________________
LLOYD

C'est en faisant n'importe quoi qu'on devient n'importe qui!!!!
Revenir en haut
Visiter le site web du posteur
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 853
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Jeu 16 Fév 2017 - 12:23    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

Hello Lloyd, désolé pour le duel, mais je n'ai pas eut beaucoup de temps pour le modélisme. Au boulot c'est la folie furieuse et j'ai pas mal galéré avec mes tours, sans compter ces kits Banta qui traînaient sur mon établi et que j'ai voulu finir avant de passer à autre chose. Mais ne t'affole pas, je n'ai toujours pas beaucoup plus te temps et cette machine ne va pas avancer très vite Wink
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 40 259
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Jeu 16 Fév 2017 - 12:23    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

LLOYD a écrit:
Ah te voilà toi! Wink
Par forfait tu as perdu le duel ! Tire la langue

Pardonnez-moi de vous avoir fait attendre : je discutais en MP avec Jean-Pierre...

Bien sûr, je suis, comme toujours, éperdu d'admiration pour ce que fait (ou s'apprête à faire) Christian.
Mais bon, s'il a décidé, lui aussi, de suivre la "tendance" inaugurée par B'Proot, à laquelle sont désormais
servilement soumises les multitudes, qui suis-je, moi, humble vermisseau, pour tenter de l'en dissuader, hmm ?... Sad
_________________
J'ignore tout de ce que l'avenir nous réserve, mais quoi qu'il en soit, j'irai à sa rencontre en rigolant. (Herman Melville)
Revenir en haut
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 853
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Jeu 16 Fév 2017 - 12:34    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

Ne soit pas trop inquiet Alex, je vais me contenter de faire une transformation réversible au cas ou je devais changer d'échelle un jour Okay

Par contre j'ai eut une étincelle qui m'a fait frémir le cerveau en regardant cette machine et j'ai besoin des compétences des spécialistes...
Sur cette machine on ne distingue pas chaudière en T comme sur les bachmann, mais que dois je reconstruire à l'intérieur du poste de conduite pour que celui ci soit assez réaliste Question
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 40 259
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Jeu 16 Fév 2017 - 12:48    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

Chris68 a écrit:
que dois je reconstruire à l'intérieur du poste de conduite pour que celui ci soit assez réaliste Question

Attends ; je prends mon petit-déjeuner, et je te scanne la page de mon manuel de shay qui représente le poste de conduite.
_________________
J'ignore tout de ce que l'avenir nous réserve, mais quoi qu'il en soit, j'irai à sa rencontre en rigolant. (Herman Melville)
Revenir en haut
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 815
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Jeu 16 Fév 2017 - 13:19    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

Chris68 a écrit:
Ne soit pas trop inquiet Alex, je vais me contenter de faire une transformation réversible au cas ou je devais changer d'échelle un jour Okay

Ohhhhhhhhhhhhhhhhh, fayot !!!


Chris68 a écrit:

Par contre j'ai eut une étincelle qui m'a fait frémir le cerveau en regardant cette machine et j'ai besoin des compétences des spécialistes...
Sur cette machine on ne distingue pas chaudière en T comme sur les bachmann, mais que dois je reconstruire à l'intérieur du poste de conduite pour que celui ci soit assez réaliste Question


Gogole est votre ami !!

https://www.google.fr/search?q=shay cab&client=firefox-b&biw=1036&a…
_________________
LLOYD

C'est en faisant n'importe quoi qu'on devient n'importe qui!!!!
Revenir en haut
Visiter le site web du posteur
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 40 259
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Jeu 16 Fév 2017 - 15:48    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

LLOYD a écrit:
[Ohhhhhhhhhhhhhhhhh, fayot !!!

Ne l'écoute pas, Christian. C'est le dépit aux dents vertes qui le fait persifler ainsi...

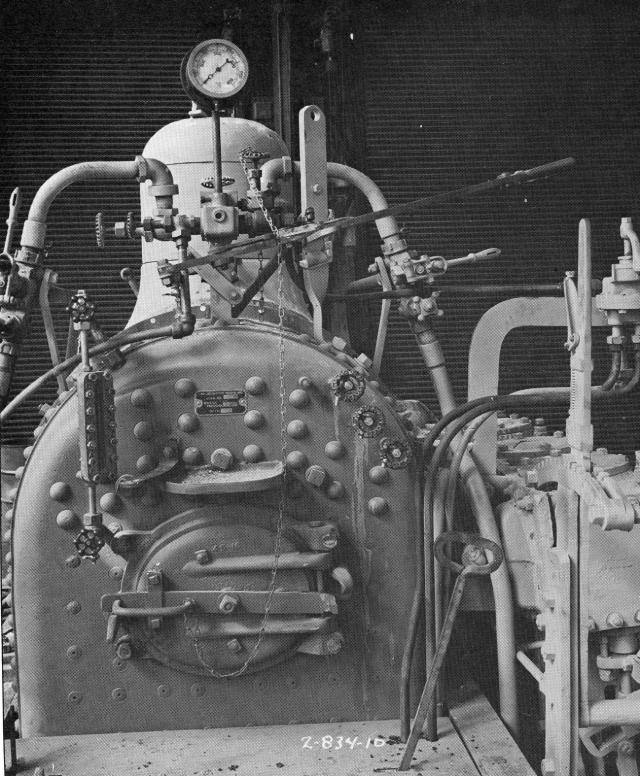

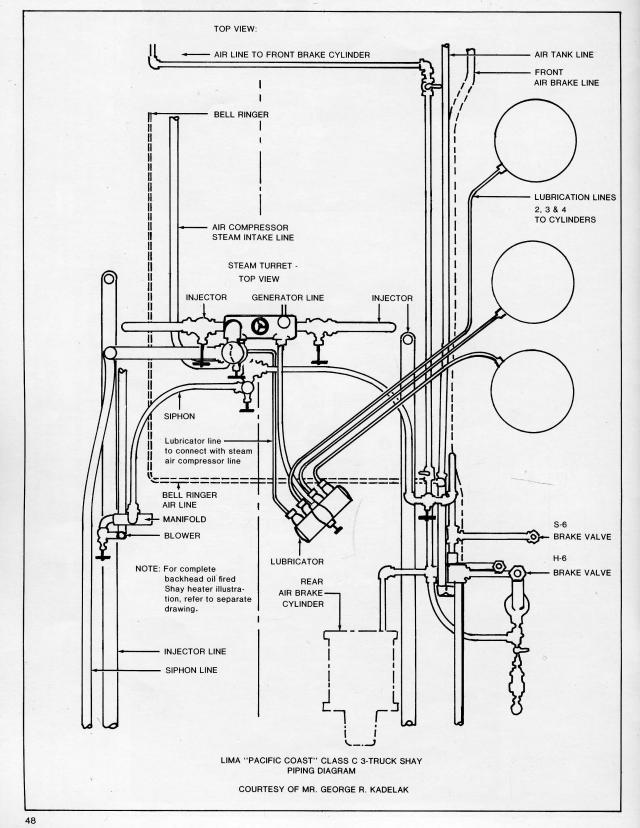

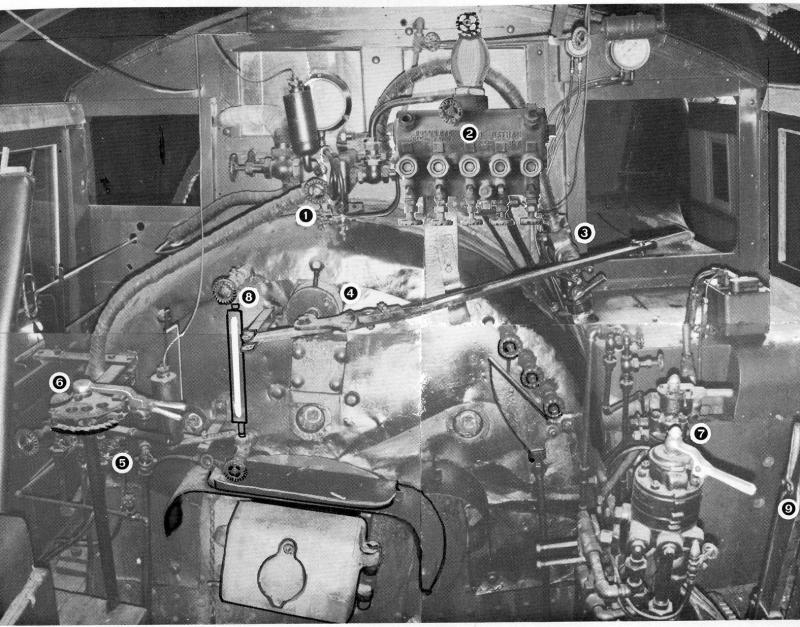

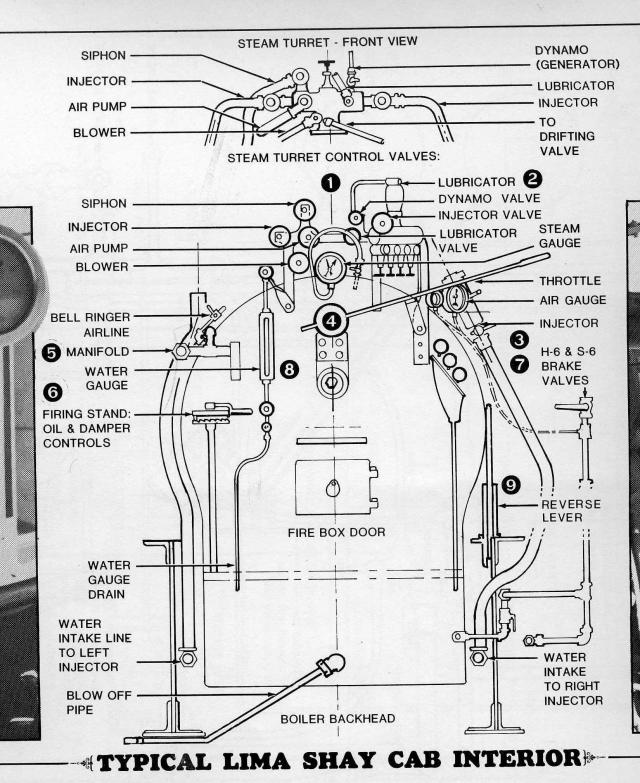

Voici donc quelques-unes des images (gentiment) promises :

.............................


......................


......................


...................

_________________
J'ignore tout de ce que l'avenir nous réserve, mais quoi qu'il en soit, j'irai à sa rencontre en rigolant. (Herman Melville)
Revenir en haut
JGDurand
Consolidation
Consolidation

Hors ligne

Inscrit le: 06 Jan 2009
Messages: 277
Prénom: Jean-Gilles
Echelle(s) pratiquée(s): 1/22,5 US, Gn15, 1/20,7/8,

MessagePosté le: Jeu 16 Fév 2017 - 16:06    Sujet du message: Charcutage et transformation d'une Shay On3 en On30 Répondre en citant

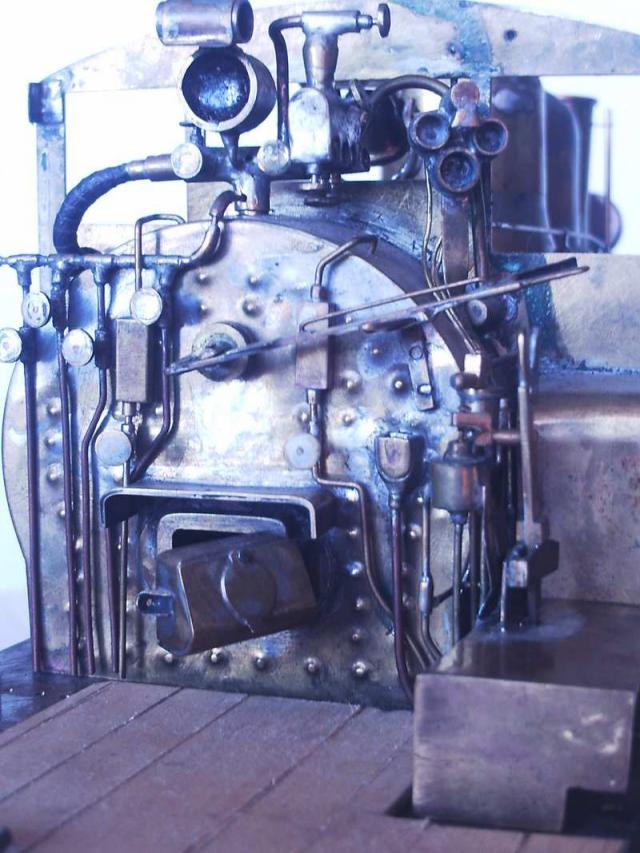

Voilà ce que j'avais fait (non finie), il y a une vingtaine d'années, mais on doit pouvoir faire mieux
