Bonjour les amis
Aujourd'hui je vous montre la réalisation de mes bâtiments qui vont équiper le réseau que j'ai fabriqués depuis l’été.

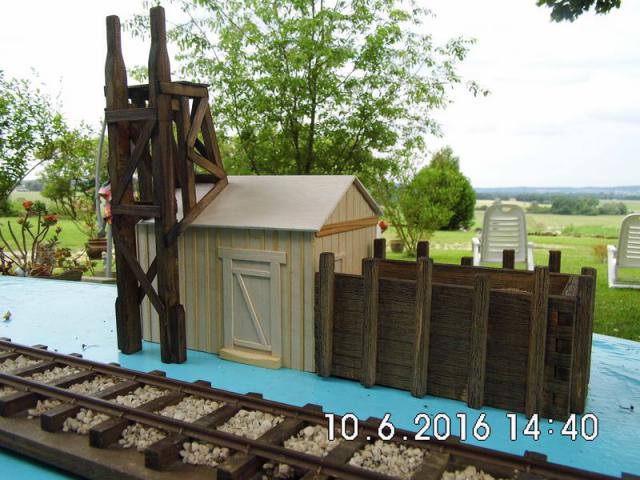

Tout d'abord la sand house qui est d'inspiration Rio Grande sans avoir cherché à être conforme à 100%.
La maison proprement dite, a été réalisée avec une ossature en CP de 3mm sur laquelle a été collé des bandelettes de 4mm. A propos du CP, celui-ci possède des veinages et cela ce voit avec la teinte.

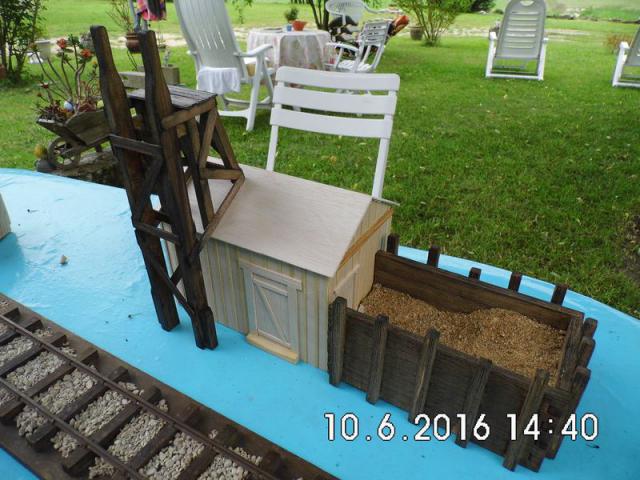

Le bac a sable est rempli d'une forme en polystyrène sur laquelle j'ai collé du sable tamisé.

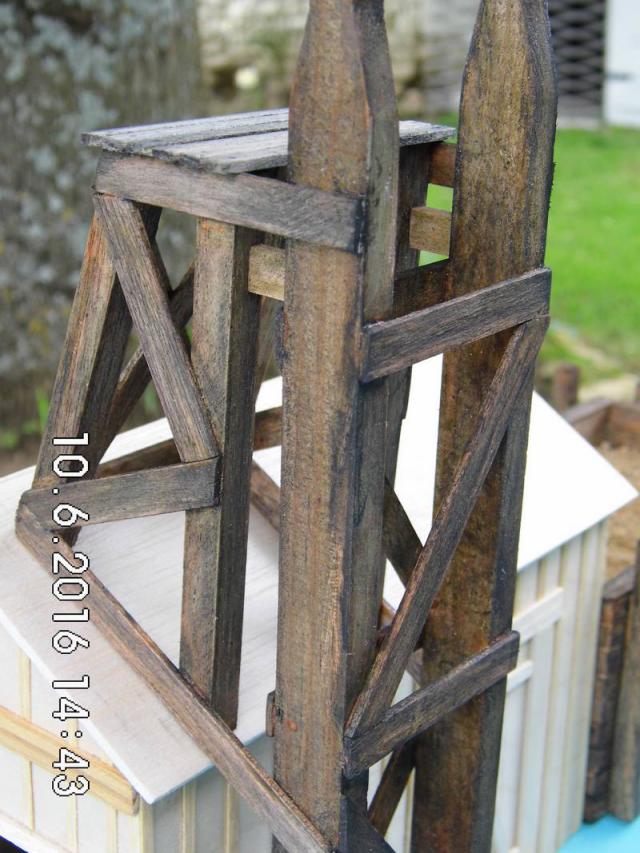

La potence est constituée de deux poteaux de 10x20x320mm en samba, les entretoises sont des touillettes à café.

Plus tard je vous montrerai la réalisation du réservoir supérieur.

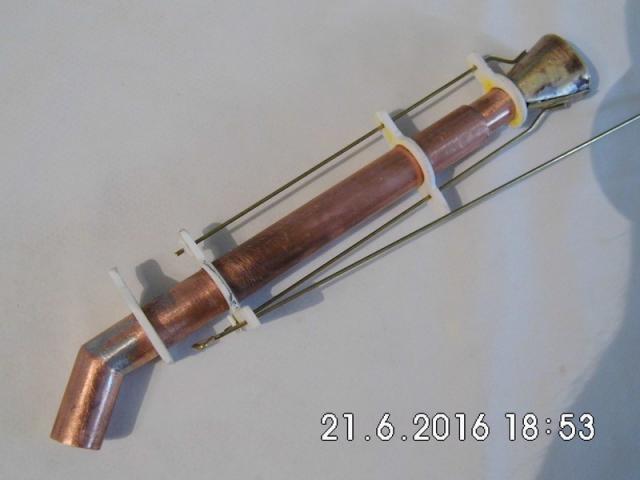

Le spout est un tube de cuivre de 8mm de diamètre au bout duquel est soudé un cône aplati sur les bords.



A suivre
_________________
If you can dream it, you can make it
Revenir en haut
Woody
Mikado
Mikado

Hors ligne

Inscrit le: 01 Sep 2015
Messages: 579
Prénom: Flavio
Echelle(s) pratiquée(s): HO, HOn30, HOn18

MessagePosté le: Dim 8 Jan 2017 - 16:57    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Superbe Shocked Okay et la teinture du bois est bien rendue
Tu as un plan de ton futur réseau?

En tout cas, VLS!
_________________
Je ne cherche pas à réinventer la roue, je cherche juste à la faire tourner un peu plus vite ;
John Hennessey
Revenir en haut
Lucien
Mountain
Mountain

Hors ligne

Inscrit le: 24 Mai 2014
Messages: 1 048
Prénom: Lucien
Echelle(s) pratiquée(s): On30

MessagePosté le: Dim 8 Jan 2017 - 17:12    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

VLS ! Okay Okay
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 858
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Dim 8 Jan 2017 - 17:26    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Belle réalisation
Revenir en haut
JGDurand
Consolidation
Consolidation

En ligne

Inscrit le: 06 Jan 2009
Messages: 314
Prénom: Jean-Gilles
Echelle(s) pratiquée(s): 1/22,5 US, Gn15, 1/20,7/8,

MessagePosté le: Dim 8 Jan 2017 - 18:19    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

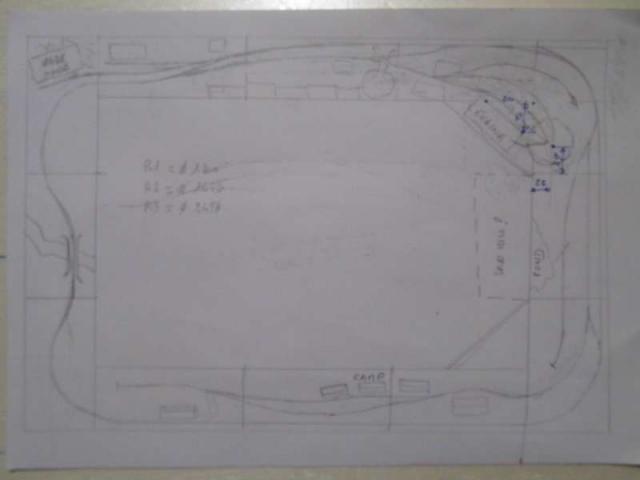

Voici un croquis du réseau, désolé ce n(est pas très clair et depuis des modifs ont été apportées.



Ce sera un réseau en boucle qui comprendra dans un premier temps 12 modules et peut-être dans le futur 16, ce qui fera dans l'immédiat 4,8m, par 3,6.
Un module fait 120cm par 60cm, constitué par 4 cotés de CP de 10mm, le plateau est en extrudé de 50mm. C'est vendu en plaque de 60x240, ce qui me permet d'équiper 2 modules.
Le réseau ne sera pas électrifié car toutes ou presque mes machines sont en RC.
Compte tenu que je vais tout réalisé moi-même, voie comprise, cela risque d'être un peu long, mais passionnant.
_________________
If you can dream it, you can make it
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 18 523
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 8 Jan 2017 - 18:25    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

C'est très bien fait, bravo.

Merci pour le plan.
JGDurand a écrit:
.... Compte tenu que je vais tout réalisé moi-même, voie comprise, cela risque d'être un peu long, mais passionnant.
Passionnant, c'est évident. :bave:
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
JGDurand
Consolidation
Consolidation

En ligne

Inscrit le: 06 Jan 2009
Messages: 314
Prénom: Jean-Gilles
Echelle(s) pratiquée(s): 1/22,5 US, Gn15, 1/20,7/8,

MessagePosté le: Dim 8 Jan 2017 - 18:43    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

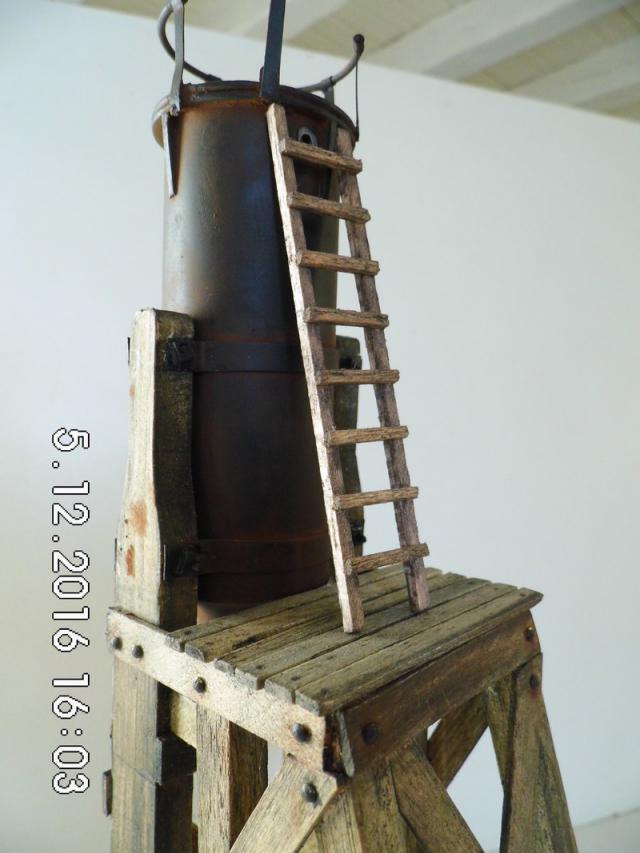

Merci à vous. La suite

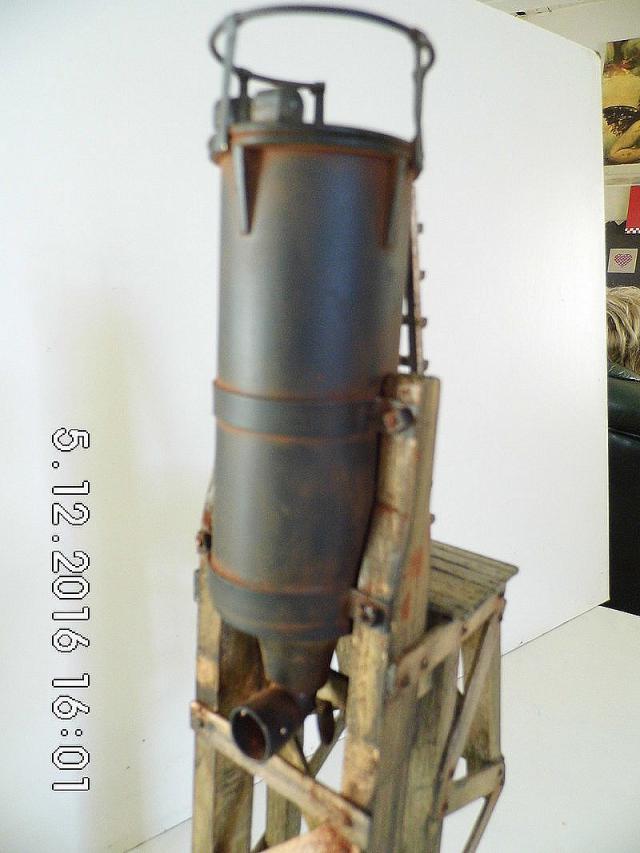

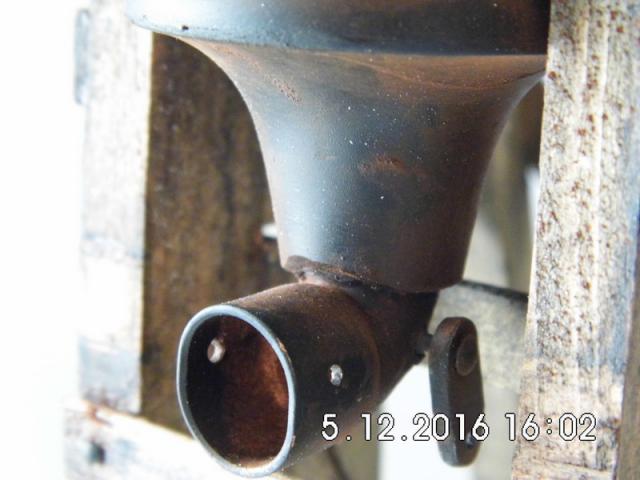

Le corps du réservoir est constitué d'un tube PVC de 40mm, le cône de dessous est l'embase d'un verre en plastique sur laquelle j'ai collé un coude en cuivre de 8mm .

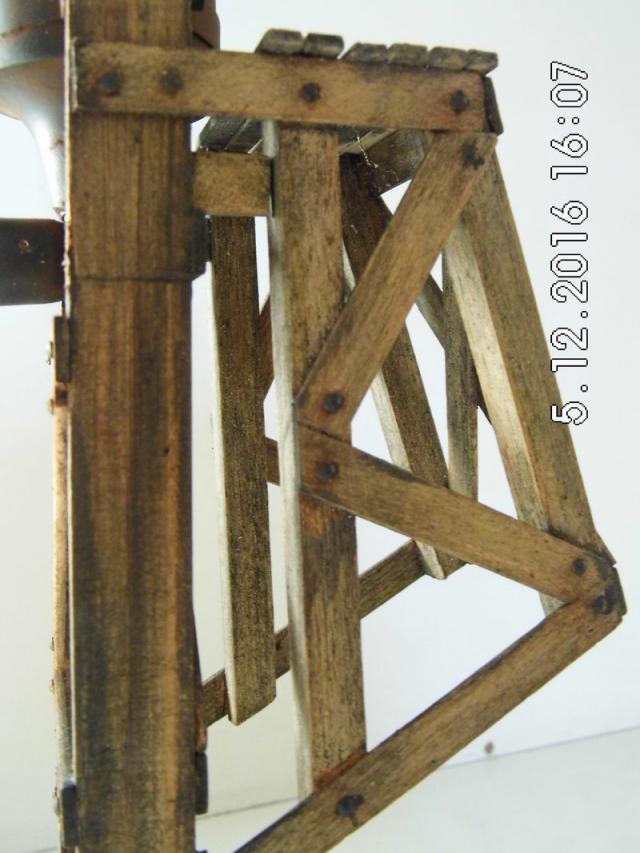

Une petite échelle supérieure et quelques boulons.















A suivre
_________________
If you can dream it, you can make it
Revenir en haut
onzeroad
Mikado
Mikado

Hors ligne

Inscrit le: 01 Jan 2013
Messages: 621
Prénom: Robby
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 8 Jan 2017 - 21:12    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Les textures de surfaces/couleurs sont particulièrement époustouflantes ! Chapeau ! Shocked
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 23 236
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 8 Jan 2017 - 21:46    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Beau boulot
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Red rocks
Mogul
Mogul

Hors ligne

Inscrit le: 31 Mar 2015
Messages: 186
Prénom: Jérémie
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 8 Jan 2017 - 22:44    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Belle patine! Et avec les boulons c'est top Okay
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 908
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Lun 9 Jan 2017 - 07:05    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Ca promet !! Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
Lucien
Mountain
Mountain

Hors ligne

Inscrit le: 24 Mai 2014
Messages: 1 048
Prénom: Lucien
Echelle(s) pratiquée(s): On30

MessagePosté le: Lun 9 Jan 2017 - 10:08    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

onzeroad a écrit:
Les textures de surfaces/couleurs sont particulièrement époustouflantes ! Chapeau ! Shocked


Oui, tout est dit !
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 18 523
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Lun 9 Jan 2017 - 10:28    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

J'm'répète, c'est super

Provenance de tes écrous carrés. Merci.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
JGDurand
Consolidation
Consolidation

En ligne

Inscrit le: 06 Jan 2009
Messages: 314
Prénom: Jean-Gilles
Echelle(s) pratiquée(s): 1/22,5 US, Gn15, 1/20,7/8,

MessagePosté le: Lun 9 Jan 2017 - 17:06    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Merci à tous

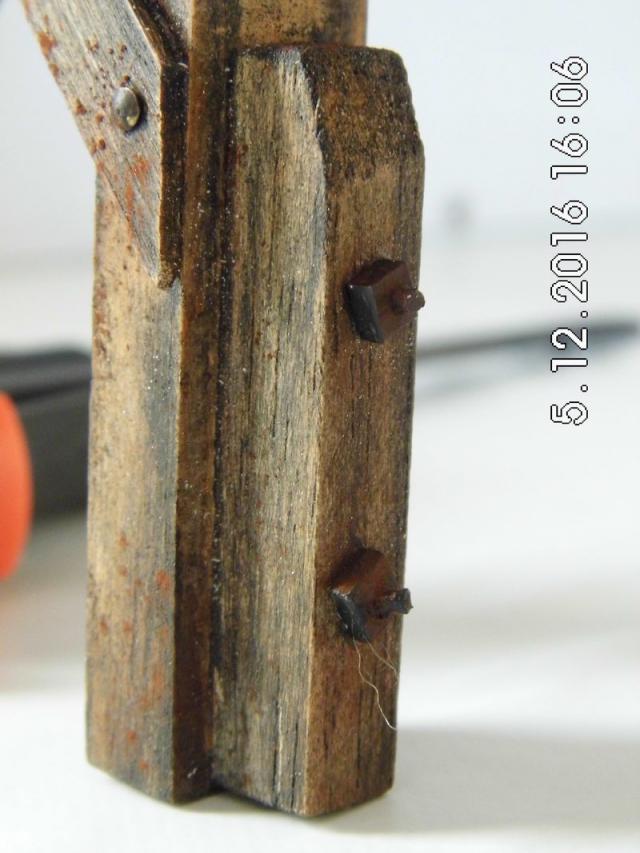

Les boulons; je découpe une bande de plastique de 2mm d'épaisseur et de 4mm de large. Dans cette bande je perce une série de trous de 2mm et je découpe au pif un carré.
Je garde ceux qui ont une allure correcte et me voila avec des écrous. Collés sur un bout de fil électrique, j'ai des boulons, une foi peint pour moi, l'illusion est bonne.
_________________
If you can dream it, you can make it
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 41 938
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 9 Jan 2017 - 17:53    Sujet du message: RESEAU DE LA DEAD RIVER LUMBER Co Répondre en citant

Y a pas à dire : en dépit de son gigantisme, je dois reconnaître que c'est vachtement bien fichu. Bravo !
