porter 0-4-2 et kit backwoods
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> O, On30, On20, ... -> Matériels roulants ....
Sujet précédent :: Sujet suivant
Auteur Message
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 716
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Ven 19 Fév 2016 - 09:54    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

PublicitéSupprimer les publicités ?
Comme je vous l'ai dit dernièrement dans un de mes post, j'ai quand même trouvé le temps de faire un peu de train.
Cet ensemble n'est pas à moi, je me contente d'en faire le montage et la peinture

Au départ Brennus m'a demandé de lui monter une porter bachmann et un transkit Backwoods. Jusque là rien de bien méchant et je lui dit ok, sauf que tout de suite après avoir démonté la bestiole, je me rends compte que ce kit n'a pas été prévu pour une porter DCC/Sound et qui va falloir se faire ch... pour trouver une solution acceptable et garder le son. Ces images pourront peut être servir à un autre forumiste qui voudra ce kit. Suite à un soucis informatique en début d'année, j'ai perdu quelques photos, et je n'ai plus les toutes premières étapes du montage, mais ce n'est pas le plus important

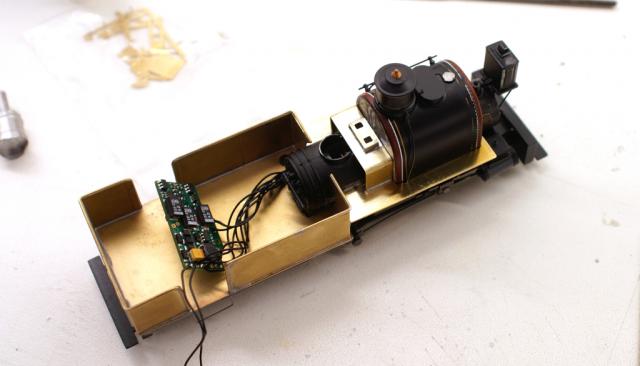

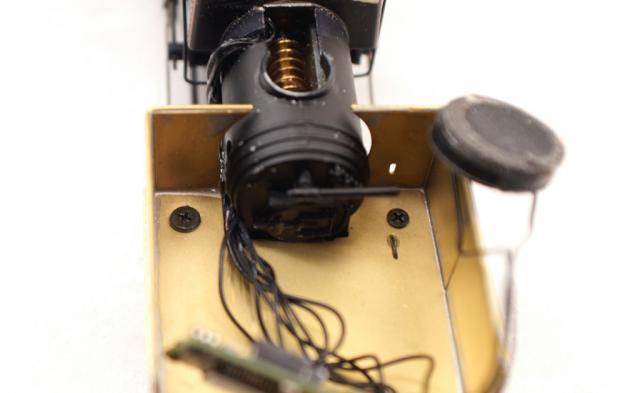

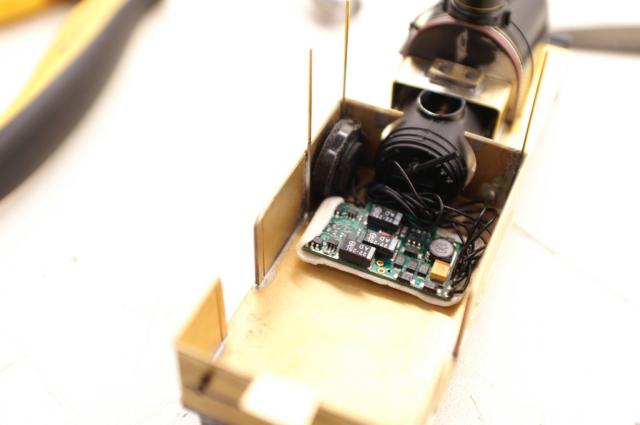

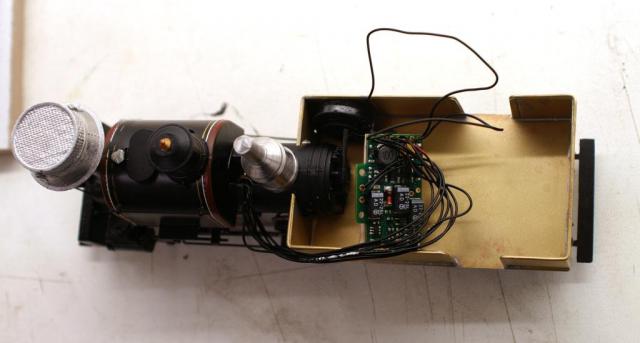

Après avoir démonté la porter, soudé les premières parties de la caisse, on se retrouve soudain avec ça ... un gros paquet de fils et un decodeur monstrueux Shocked Pas simple de trouver une solution acceptable ...

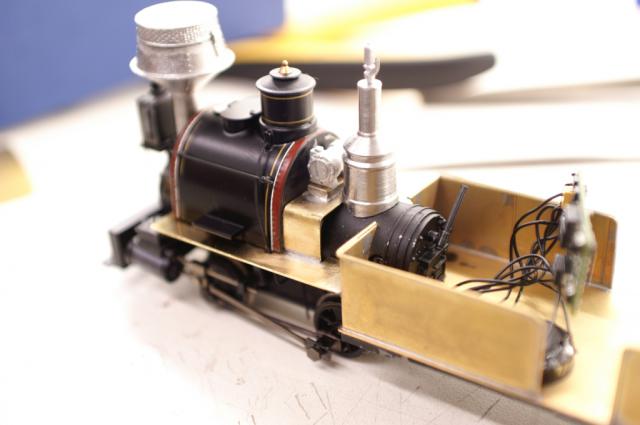

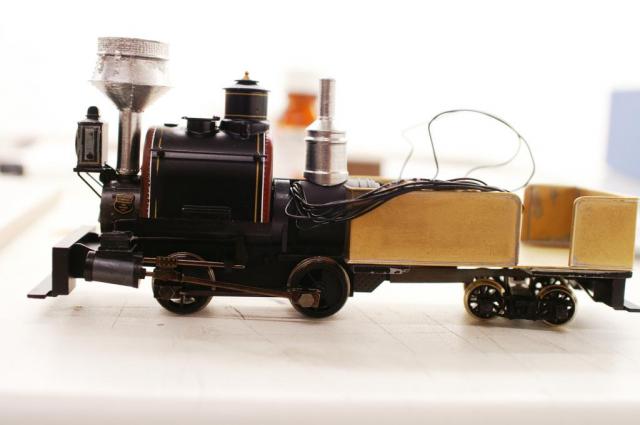

J'ai dessoudé le décodeur et raccourci tous les fils qui sont ensuite torsadés et collés ensemble jusqu'au niveau de la cabine que j'ai préalablement limée pour faire passer le toron. Ceci m'a permis de les maintenir en place à l'endroit que j'avais choisi



la tablette latérale à été limée pour faire passer les fils puis soudée en place. A cette étape, on sait déjà qu'il vaut mieux que cette machine n'ai as de soucis électronique, sinon c'est redémontage intégral du kit Evil or Very Mad



Pour cacher le tout, j'ai fabriqué un petit couvercle en laiton, qui servira également de support à la dynamo

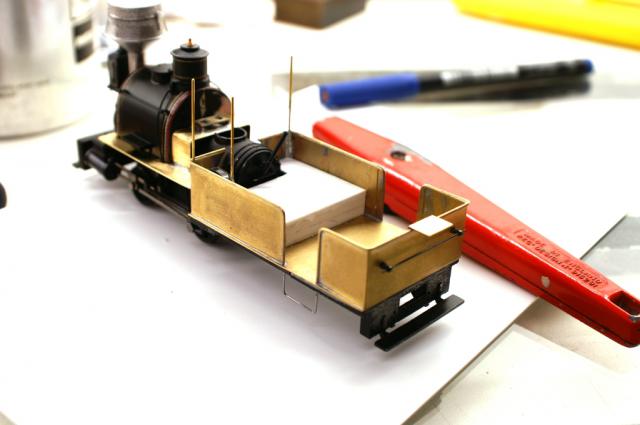

Maintenant il reste à positionner tout ce bazar dans la cabine, mais avant il faut souder les montants de cabine



J'ai choisi de fabriquer un cache en evergreen pour cacher le tout, c'est pas ce qu'il y a de plus beau, mais je n'ai pas trouver de meilleure solution

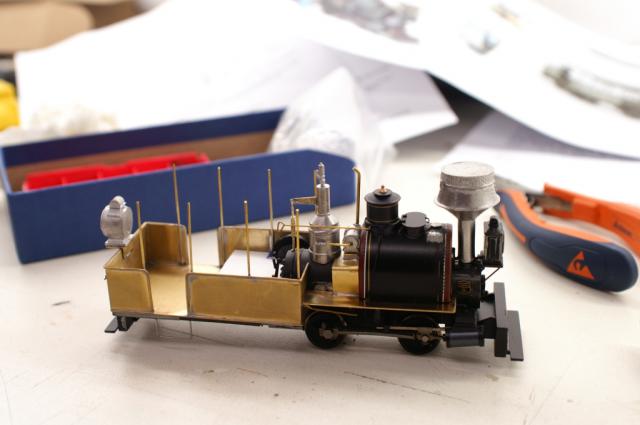

quelques tuyauteries et détaillages plus tard

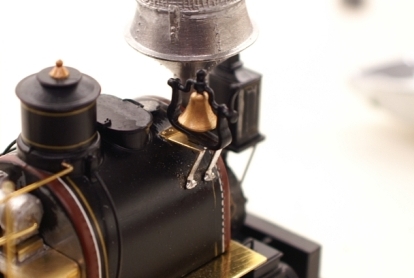

Le support de cloche est sensé être collé sur le réservoir d'eau, autant dire qu'au moindre courant d'air ce support disparaitra. J'ai percé deux trous de 0.5mm dans les pieds et au travers de la caisse à eau. Des fils de laiton de 0.5 sont soudés dans les trous du support et servent d'encrage dans le réservoir avant collage. Et là ça tiens du feu de dieu !

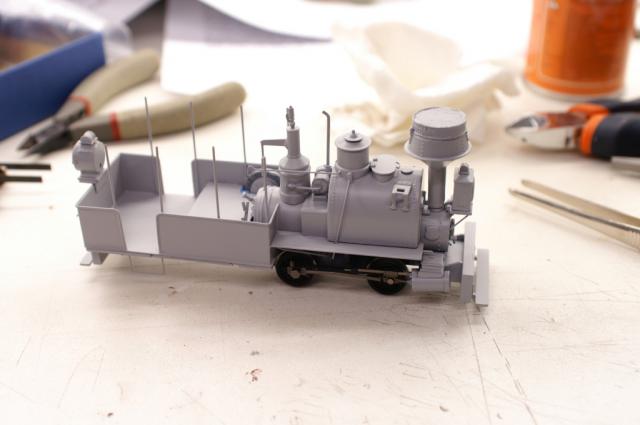

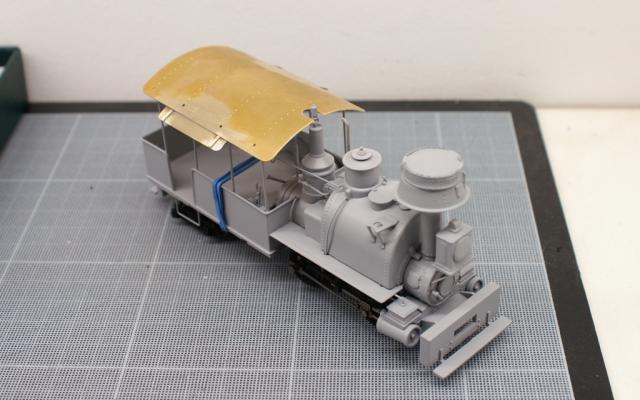

nettoyage, microbillage et un petit coup d'après

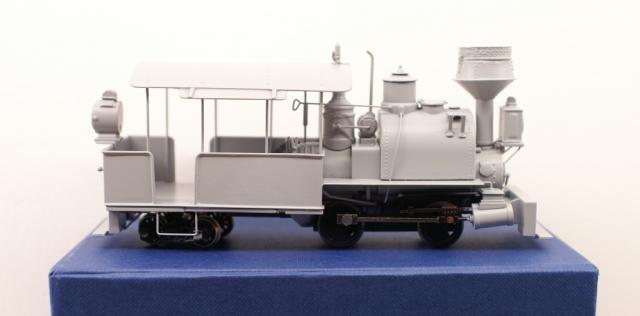

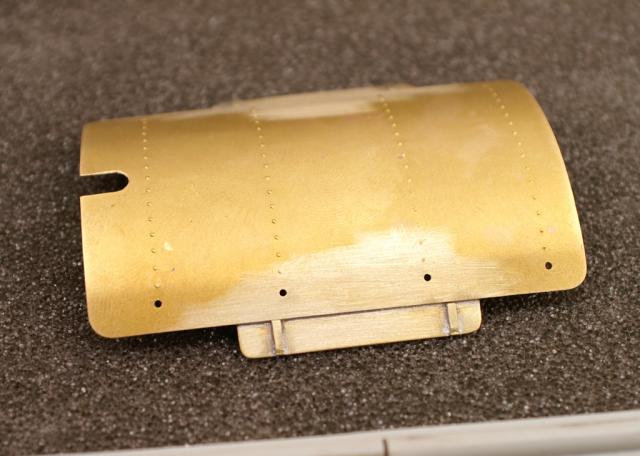

Autre défaut du kit, il manque les extensions de toit, avec quelques chutes de laiton et un coup de chalumeau de tour est joué




Le toit est collé et non pas soudé comme cela est prévu dasn le kit, car j'avais peur de trop chauffer et de dessouder les extensions latérales



Voilà, c'est tout pour cette machine. Je ne vous montrerais pas les photos de la version peinte avant la convention, car c'est à cette occasion que son propriétaire retrouveras son bien. Rendez vous fin mai Okay
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 191
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Ven 19 Fév 2016 - 11:12    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Okay Chapeau, Christian ! Shocked

Il y a huit ans, j'avais fourgué à Frédo une Porter Sn3 0-4-2 Backwoods qui, si je me rappelle bien,
avait été équipée DCC + Son par son précédent (défunt) propriétaire américain. Me trompje ?
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 716
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Ven 19 Fév 2016 - 11:16    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Je viens de retrouver les photos du début de la construction Razz

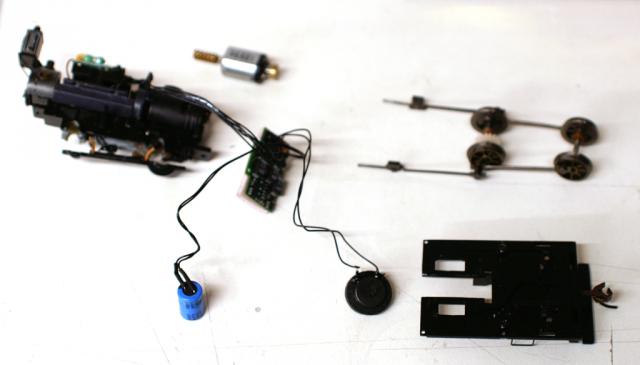

La porter démontée. Elle est petite mais assez chiante à désosser, et j'avais fait un tuto pour l'expliquer ici
http://us.leforum.eu/t9449-Modification-d-une-porter-bachmann.htm

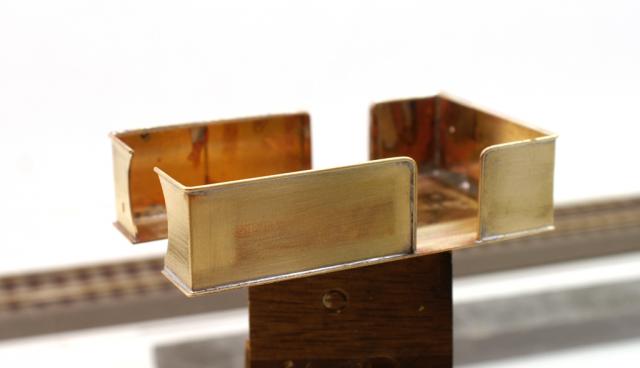

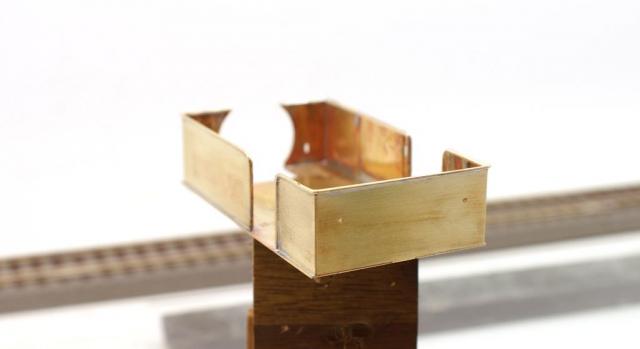

Et le début de montage de la cabine, avec une difficulté non négligeable pour former le fil de laiton de 0.7mm. Il faut qu'il suive parfaitement la découpe du laiton, et ensuite arriver à le souder sur toute la longueur


Revenir en haut
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 716
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Ven 19 Fév 2016 - 11:17    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Alexandre Zelkine a écrit:
Okay Chapeau, Christian ! Shocked

Il y a huit ans, j'avais fourgué à Frédo une Porter Sn3 0-4-2 Backwoods qui, si je me rappelle bien,
avait été équipée DCC + Son par son précédent (défunt) propriétaire américain. Me trompje ?


J'aurais bien aimé voir cette belle machine, ça n'a pas dû être une partie de plaisir pour caser un DCC/Son dans du Sn3 Shocked
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 191
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Ven 19 Fév 2016 - 11:54    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Chris68 a écrit:
Elle est petite mais assez chiante à désosser,

CMZ.
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 723
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Ven 19 Fév 2016 - 12:00    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Ah ouais et comment tu alimente le foyer maintenant ???
Fait des trous dans le toit pour que les têtes de l'équipe de conduite dépassent !
Pour le reste Good Job Compadre! Okay
_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 191
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Ven 19 Fév 2016 - 12:05    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Chris68 a écrit:
J'aurais bien aimé voir cette belle machine, ça n'a pas dû être une partie de plaisir pour caser un DCC/Son dans du Sn3 :

Demande à Frédo de nous poster quelques gros plans. (Je dois bien en avoir pris moi-même, mais encore faudrait-il que je les retrouve...) Embarassed
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 716
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Ven 19 Fév 2016 - 12:42    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

LLOYD a écrit:
Ah ouais et comment tu alimente le foyer maintenant ???
Fait des trous dans le toit pour que les têtes de l'équipe de conduite dépassent !
Pour le reste Good Job Compadre! Okay



Pour la chaudière j'm'en fou, elle est électrique ma loco !! Tire la langue



Ok Alexandre, je vais envoyer un MP à Fredo Okay
Revenir en haut
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 723
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Ven 19 Fév 2016 - 13:35    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Chris68 a écrit:

Pour la chaudière j'm'en fou, elle est électrique ma loco !! Tire la langue

Ah bon !!!
_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Ven 19 Fév 2016 - 19:51    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Je vais tâcher de voir ce que je peux faire pour vous mes bons amis.
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 912
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Ven 19 Fév 2016 - 20:27    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Très jolie.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 716
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mar 31 Mai 2016 - 17:14    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

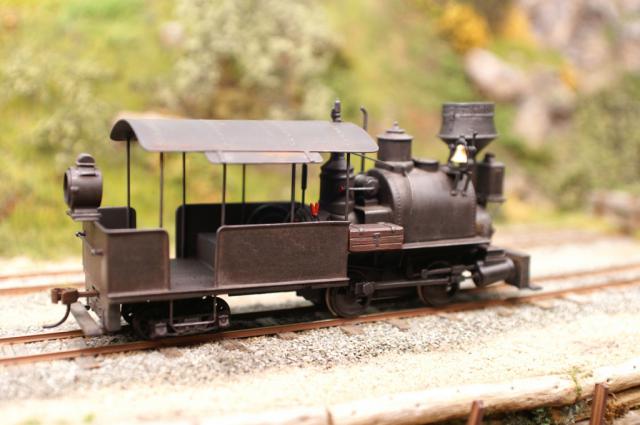

Finalement la convention est terminée et la loco a été livrée à son proprio.

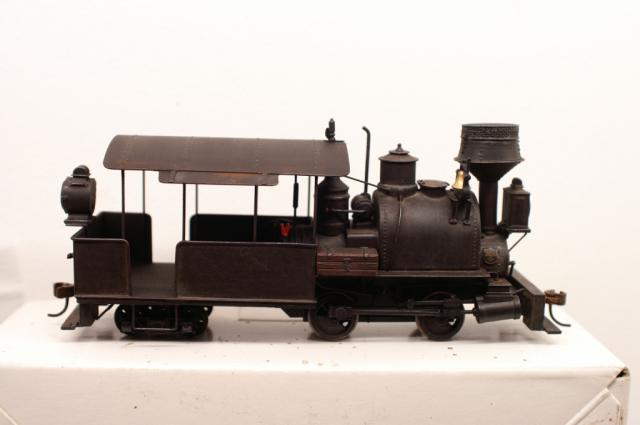

Je peux donc vous montrer ce que cela donne après une peinture et une légère patine




J'ai oublié de prendre des photos lorsque tout était terminé avec le détaillage, mais peut être que Brennus pourra nous en faire chez lui
Revenir en haut
Hiawatha
Mountain
Mountain

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 1 731
Prénom: Josselin
Echelle(s) pratiquée(s): H.O.

MessagePosté le: Mar 31 Mai 2016 - 17:20    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Splendide réalisation. Okay
_________________
Celui qui croit tout savoir risque de mourir sous les rires des Dieux. Einstein.
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 21 146
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Mar 31 Mai 2016 - 17:24    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Belle bête
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 912
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mar 31 Mai 2016 - 17:50    Sujet du message: porter 0-4-2 et kit backwoods Répondre en citant

Très jolie.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
