MessagePosté le: Dim 17 Jan 2016 - 12:48    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

PublicitéSupprimer les publicités ?
bonjour a tous
bien que je ne soit pas très prolixe dans mes réalisations modélistique
je vous propose une commande DCC à télécommande infrarouge ,et non une centrale DCC (que cela soit bien claire entre vous et moi Very Happy )
en effet cette commande ne sert pas a programmer les locomotives ,mais juste a les faire avancer
en regardant un peu la: http://www.locoduino.org/spip.php?article17
la: http://www.locoduino.org/spip.php?article18
la: http://www.locoduino.org/spip.php?article19
encore la: http://www.locoduino.org/spip.php?article37

et beaucoup la:
http://www.trainelectronics.com/DCC_Arduino/controller.htm
j'ai réussi a monter une commande DCC pour moins de 20€ qui peut faire tourner plusieurs locomotives en même temps a concurrence de 3 Ampères
si cela vous intéresse je mettrais des photos et une vidéo
dans la soirée
a plus tard je pars manger dans la famille
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits


Dernière édition par excalibur34 le Dim 17 Jan 2016 - 23:03; édité 1 fois
Revenir en haut
MSN Skype
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 17 Jan 2016 - 13:14    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

Very intéressant Bruno Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 426
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Dim 17 Jan 2016 - 13:51    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

Voilà quelque chose de plutôt sympa....c'est vrai que se monter une commande SANS FIL pour ce tarif là, ça peut être intéressant....je vais suivre ça de près.... Twisted Evil
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
Pascal-F
Mogul
Mogul

Hors ligne

Inscrit le: 09 Sep 2012
Messages: 169
Prénom: Pascal

MessagePosté le: Dim 17 Jan 2016 - 18:23    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

Qui peut raccourcir ce titre de sujet Question Shocked Shocked
Revenir en haut
BougnatMan
Staff
Staff

Hors ligne

Inscrit le: 15 Oct 2008
Messages: 2 807
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Dim 17 Jan 2016 - 18:46    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

Je suis aussi très intéressé
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 426
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Dim 17 Jan 2016 - 19:26    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

Pascal-F a écrit:
Qui peut raccourcir ce titre de sujet Question Shocked Shocked


Ça te va mieux comme ça, Pascal Wink
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
Vlad
Consolidation
Consolidation

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 408
Prénom: Christian
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 17 Jan 2016 - 21:09    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

Bruno,

Je me posais la question de savoir quoi faire avec mes modules d'exposition, ma centrale étant assez lourde à sortir (centrale + transfo, booster + transfo, module télécommande + transfo, télécommande...).

Je suis donc foncièrement intéressé par ton projet!

En te remerciant par avance
_________________
"If you want to reach the sky, fuck a duck and try to fly"
Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 865
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Jan 2016 - 21:48    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

bon alors c'est très simple il faut commencer par télécharger le logiciel arduino: https://www.arduino.cc/en/Main/Software
et par acheter ce qui suit
l'arduino nano : http://www.ebay.fr/itm/151897219805?_trksid=p2057872.m2749.l2649&ssPage…
sans oublier de télécharger le driver Windows ch340: http://www.driverscape.com/download/usb-serial-ch340
l'extension qui permet d'avoir plus de prise 5v et masse que le nano qui n'en possède qu'une :
http://www.ebay.fr/itm/301723710305?_trksid=p2057872.m2749.l2649&ssPage…
l'écran lcd I2C (très important) sinon plus de fil a câbler (16 au lieu de 4 ):
http://www.ebay.com/itm/321558542340?_trksid=p2057872.m2749.l2649&ssPag…
la télécommande infrarouge avec son récepteur: http://www.ebay.com/itm/261835560921?_trksid=p2057872.m2749.l2649&ssPag…
le "booster": http://www.ebay.com/itm/321928536144?_trksid=p2057872.m2749.l2649&ssPag…
des fils avec des connecteurs pour relier les différents éléments: http://www.ebay.fr/itm/401011143863?_trksid=p2057872.m2749.l2649&ssPage…

regarder bien dans les descriptions EBAY il y en a certains qui fournissent les software (librairies pour les matériel pour qu'il fonctionne avec l'arduino)
télécharger les biens et importer les dans le logiciel arduino
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 865
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Jan 2016 - 22:24    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

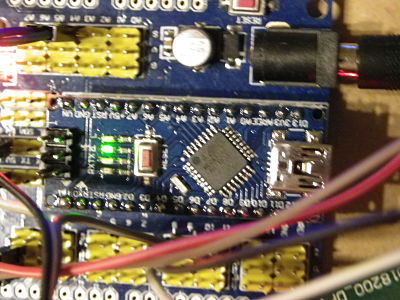

bon alors on commence par l'arduino nano monter sur son extension

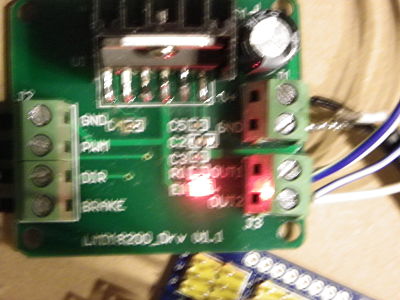

suivi du booster

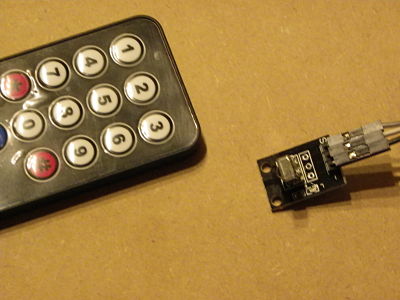

la télécommande et son récepteur

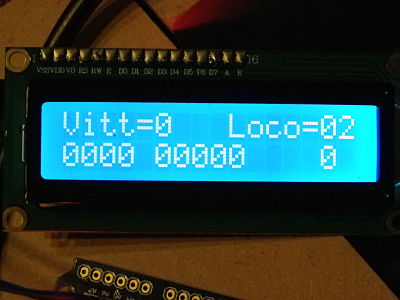

l'affichage au repos

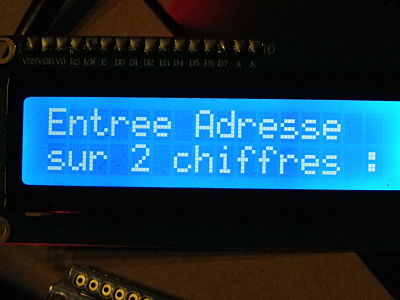

le menu pour changer d'adresse de la machine a utiliser

_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 865
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Jan 2016 - 23:00    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

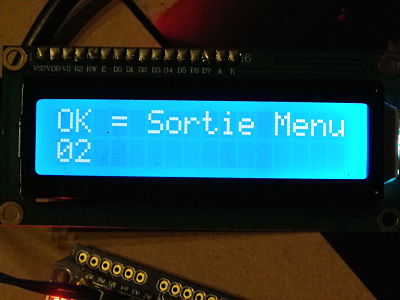

la sortie du menu

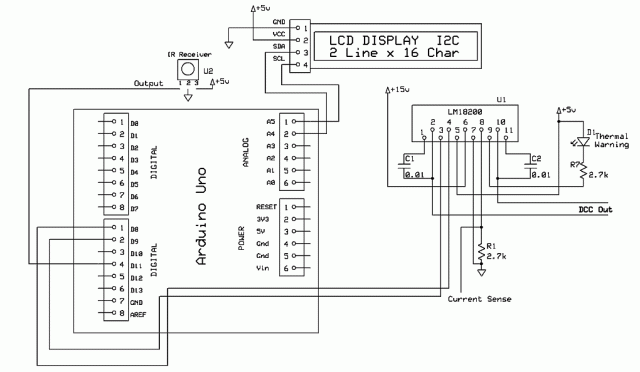

ensuite faire le branchement comme dit dans le schéma suivant

bon pour le LM18200 la pin 1 est a gauche devant la pin 2 est la suivante sur la droite derrière
il faut un peut chercher pour raccorder les pins 3,4,et 5
ensuite il faut télécharger le programme suivant dans l'arduino :
http://www.sendspace.com/file/udx9rm
vérifier deux fois tout les branchements
et lancer vous
attention !!!!!!l'arduino doit être alimenter par l'extension en 12 volts continu qui réduira la tension a 5volts pour l'arduino et la télécommande ainsi que pour l'écran lcd
vous pouvez utiliser l'alimentation du booster pour alimenter l'arduino si elle est en continu,de toute façon il faut absolument du continu pour le booster LM18200
bon tout fonctionne a peu près pour faire avancer les machines mais il y a un bug dans le sketch pour les fonctions elle ne fonctionne pas je cherche mais c'est pas évident
et une petite vidéo du fonctionnement simple de la commande (désoler pour l'image floue sur certains passage mais mon appareil fait ce qu'il peut Mr. Green )

_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits


Dernière édition par excalibur34 le Dim 17 Jan 2016 - 23:27; édité 1 fois
Revenir en haut
MSN Skype
colo_mining
Mountain
Mountain

Hors ligne

Inscrit le: 12 Nov 2010
Messages: 1 072
Prénom: Pierre-Marie
Echelle(s) pratiquée(s): de Richter

MessagePosté le: Dim 17 Jan 2016 - 23:10    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

La video est "privée". On ne peut donc pas la visualiser (ni sur le forum, ni sur youtube).
_________________
J’ai décidé d’être heureux, c’est meilleur pour la santé. (Voltaire).
Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 865
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Jan 2016 - 23:22    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

attend la vidéo est en cours de téléchargement
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 865
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 18 Jan 2016 - 01:21    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

la vidéo est publier
bon visionnage
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 416
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Lun 18 Jan 2016 - 11:37    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

Excellent tuto, Bruno !! Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 865
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 18 Jan 2016 - 19:24    Sujet du message: Une commande DCC/Arduino sans fil Répondre en citant

xave06 a écrit:
Excellent tuto, Bruno !! Okay


merci xavier

sinon pour le fonctionnement avec la télécommande voir la vidéo suivante tirer du site : http://www.trainelectronics.com
