MessagePosté le: Dim 3 Jan 2016 - 09:21    Sujet du message: Killian Falls Répondre en citant

PublicitéSupprimer les publicités ?
Cette année 2016 est, comme vous le savez tous, l'année du Bunch.

Je vais donc dès cette semaine m'attaquer à la construction de mes modules d'exposition, selon un cahier des charges clair et précis :
1- les modules doivent rentrer dans la voiture;
2- les modules doivent être simples à mettre en œuvre;
3- les modules doivent permettre de mettre en situation des éléments déjà construits pour le VM & KC;
4- le décor doit pouvoir se changer régulièrement, afin que les éléments présentés puissent rejoindre définitivement le réseau mère, et que de nouveaux puissent être exposés.

Cela implique donc d'une part, des modules autoporteurs en caisson permettant une intégration de tous les systèmes (éclairage, commandes, pieds,...) et d'autre part un tracé de voie simple et de bon goût. De plus, une circulation continue devra être possible, c'est toujours pratique en exposition.

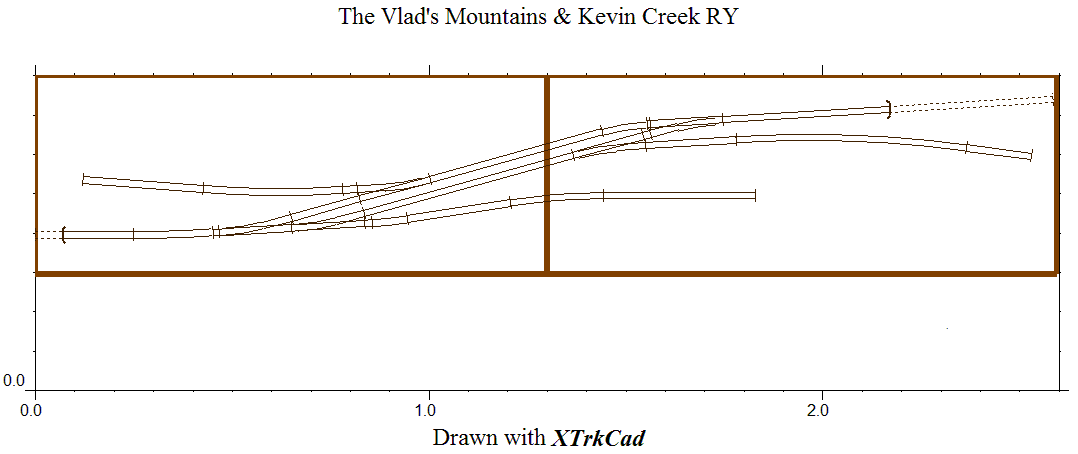

Le plan de voie est donc le suivant :



La voie disparaît dans des tunnels à chaque extrémité. Le bouclage se fera par là.

La dimension de chaque module fera en gros 1.20m à 1.30m de long sur une cinquantaine de centimètres de large (à vérifier précisément aujourd'hui).

Le but de la semaine qui vient est de construire l'infrastructure des modules. Dès que les travaux "salissants" seront terminés, je les transfèrerai dans ma cellule monacale afin de pouvoir travailler dessus quasi quotidiennement.

Histoire à suivre.
_________________
"If you want to reach the sky, fuck a duck and try to fly"
Revenir en haut
ptinux
Mountain
Mountain

Hors ligne

Inscrit le: 03 Oct 2010
Messages: 1 094
Prénom: Richard
Echelle(s) pratiquée(s): H0

MessagePosté le: Dim 3 Jan 2016 - 09:55    Sujet du message: Killian Falls Répondre en citant

Projet beau et intéressant
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 3 Jan 2016 - 10:27    Sujet du message: Killian Falls Répondre en citant

Yesss Bienvenue au club Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 209
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Dim 3 Jan 2016 - 10:32    Sujet du message: Killian Falls Répondre en citant

Vlad a écrit:
dans ma cellule monacale afin de pouvoir travailler quasi quotidiennement.

Qu'est-ce qu'y faut pôs entendre Exclamation Rolling Eyes ...............
Et puis, dans une cellule monacale, on ne travaille pas, Monsieur, on prille !... Cool
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 936
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 3 Jan 2016 - 10:43    Sujet du message: Killian Falls Répondre en citant

J'aime énormément ce cahier des charges avisé.
Quoique ne l'ayant jamais exprimé aussi précisément Okay , il correspond tout à fait à
mes p'tites cogitations et constatations.

Je pensais à 2 choses que tu dois bien avoir projetées:
Que l'ensemble ne soit pas trop lourd et des voie de garages dans le bouclage.

BRAVO d'entreprendre, pour notre belle année du Bunch.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Hiawatha
Mountain
Mountain

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 1 731
Prénom: Josselin
Echelle(s) pratiquée(s): H.O.

MessagePosté le: Dim 3 Jan 2016 - 11:33    Sujet du message: Killian Falls Répondre en citant

Tout dans la simplicité.
_________________
Celui qui croit tout savoir risque de mourir sous les rires des Dieux. Einstein.
Revenir en haut
Oldtimer
Mikado
Mikado

Hors ligne

Inscrit le: 23 Oct 2008
Messages: 889
Prénom: Marc
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Dim 3 Jan 2016 - 11:49    Sujet du message: Killian Falls Répondre en citant

Joli projet, avec des manœuvres possibles sur les deux premiers modules.
_________________
Oldtimer
Revenir en haut
Vlad
Consolidation
Consolidation

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 408
Prénom: Christian
Echelle(s) pratiquée(s): HO

MessagePosté le: Mar 5 Jan 2016 - 10:16    Sujet du message: Killian Falls Répondre en citant

ça y est, c'est parti.

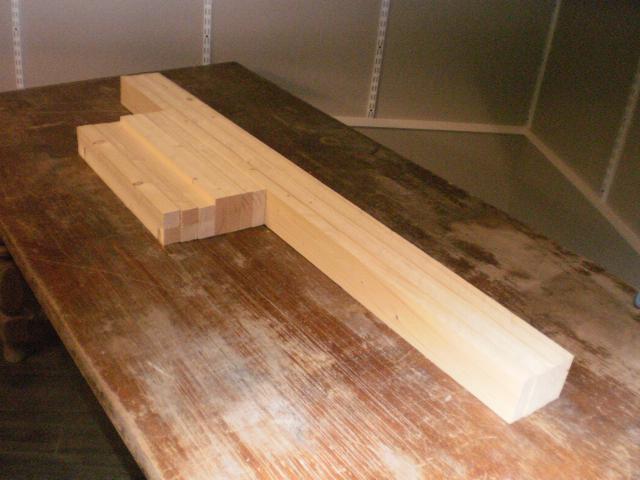

J'ai récupéré et découpé les éléments des cadres. Ceux-ci feront, vérifications effectuées dans la voitures, 130 x 50 cm.

Les côtés sont faits en planches à volet de 28 mm dont j'ai enlevé les rainures à la scie de table, et les entretoises en tasseau de 30 x 30 mm.



Comme d'habitude, je pars avec un schéma de base dans la tête, mais sans plan précis. J'adapterai et solutionnerai au fur et à mesure.

Déjà un point d'achoppement : pieds intégrés versus moteurs d'aiguille. Les pieds seront donc peut-être amovibles.

La suite au prochain épisode!
_________________
"If you want to reach the sky, fuck a duck and try to fly"
Revenir en haut
transcontinental2
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Sep 2011
Messages: 3 154
Prénom: michel
Echelle(s) pratiquée(s): HO

MessagePosté le: Mar 5 Jan 2016 - 14:25    Sujet du message: Killian Falls Répondre en citant

Beau projet!
_________________
Modelrailroaders are fun...
Revenir en haut
Vlad
Consolidation
Consolidation

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 408
Prénom: Christian
Echelle(s) pratiquée(s): HO

MessagePosté le: Mer 6 Jan 2016 - 20:43    Sujet du message: Killian Falls Répondre en citant

Quand je dis que j'm'y mets, j'm'y mets!!!

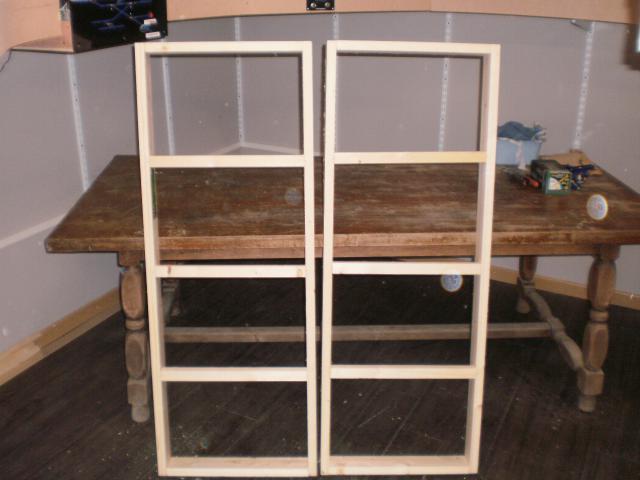

Les cadres sont faits :

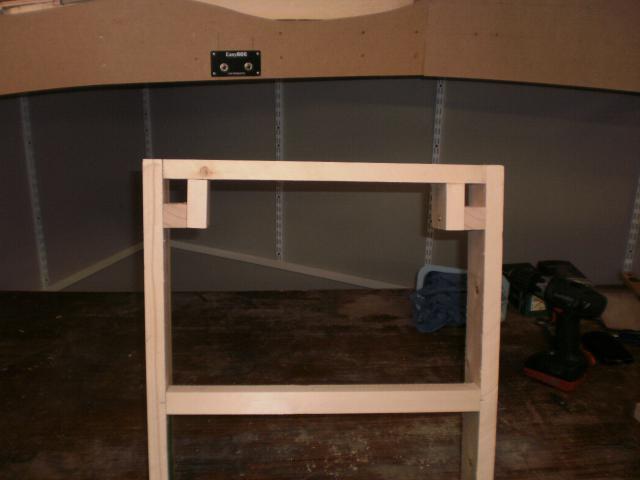

Et les huit réceptacles à pieds ont été rajoutés :



Demain sera un autre jour...

Mais faut que ça booste, le Bunch me fout une sacrée pression Embarassed
_________________
"If you want to reach the sky, fuck a duck and try to fly"
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 936
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Jeu 7 Jan 2016 - 07:22    Sujet du message: Killian Falls Répondre en citant

Vlad a écrit:
Quand je dis que j'm'y mets, j'm'y mets!!! .......

Bravo.
Vlad a écrit:
.... Mais faut que ça booste, le Bunch me fout une sacrée pression Embarassed

Encore bravo.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Vlad
Consolidation
Consolidation

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 408
Prénom: Christian
Echelle(s) pratiquée(s): HO

MessagePosté le: Ven 8 Jan 2016 - 08:13    Sujet du message: Killian Falls Répondre en citant

L'infra continue d'avancer, jour après jour.

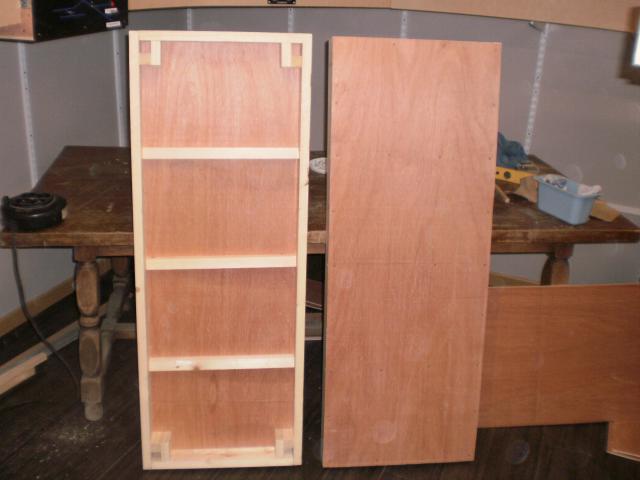

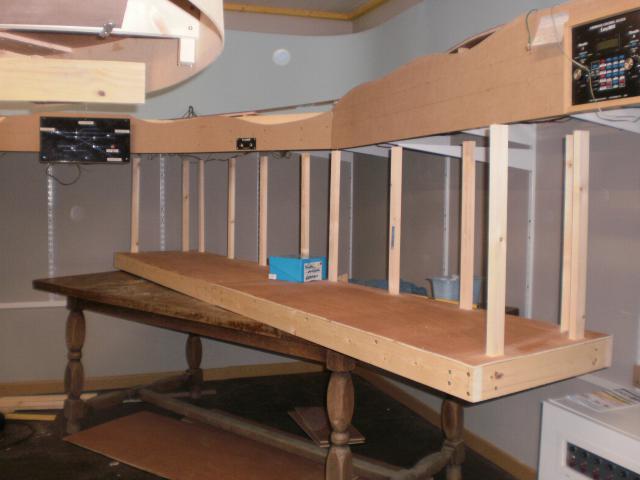

Les plateaux ont été posés :

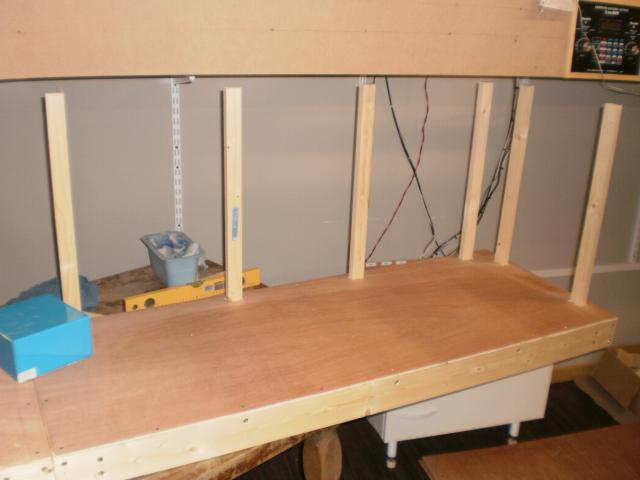

Ainsi que les supports triple fonctions :
- arrière du caisson;
- soutien du médium 3mm prévu en fond de décor;
- support du couvercle :



Et pour l'instant, ça donne ça :




Plus que trois jours pour finir l'infra!!!

Christian, tu peux le faire Okay Okay
_________________
"If you want to reach the sky, fuck a duck and try to fly"
Revenir en haut
Vlad
Consolidation
Consolidation

Hors ligne

Inscrit le: 09 Nov 2013
Messages: 408
Prénom: Christian
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 10 Jan 2016 - 21:09    Sujet du message: Killian Falls Répondre en citant

Et ben, j'y suis arrivé, sauf sur un petit point...

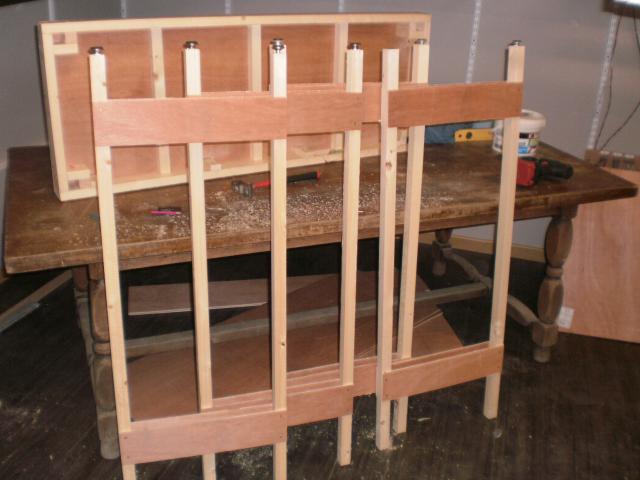

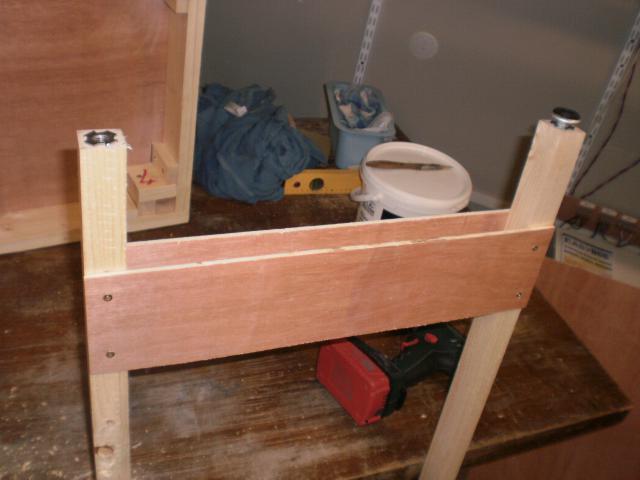

D'abord les pieds, équipés bien sûr de réglages :

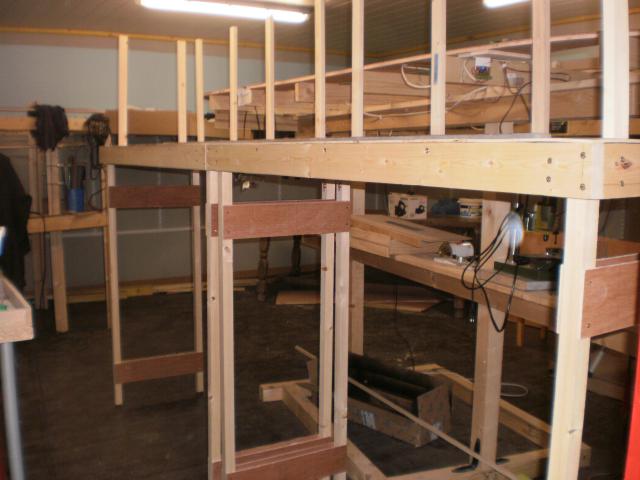

Avec montage des modules :

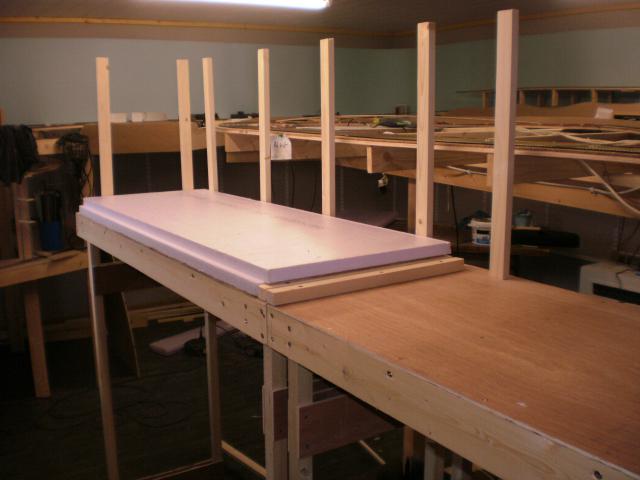

Ensuite, collage d'une plaque de polystyrène extrudé de 5 cm d'épaisseur, plaque qui servira de base :

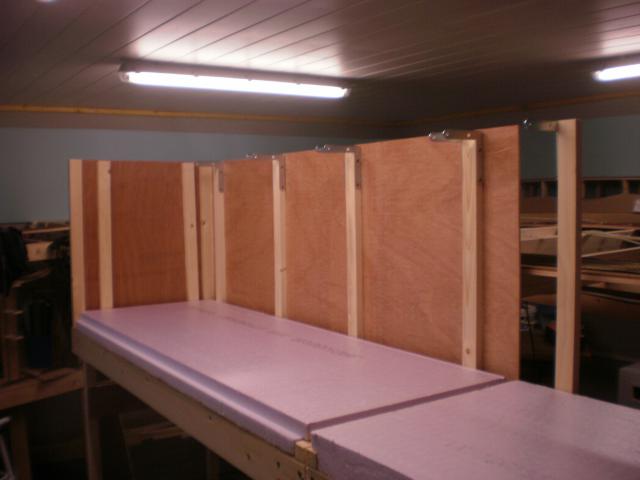

Puis, les deux fonds en CP de 5 mm sont eux-aussi montés contre les tasseaux verticaux :

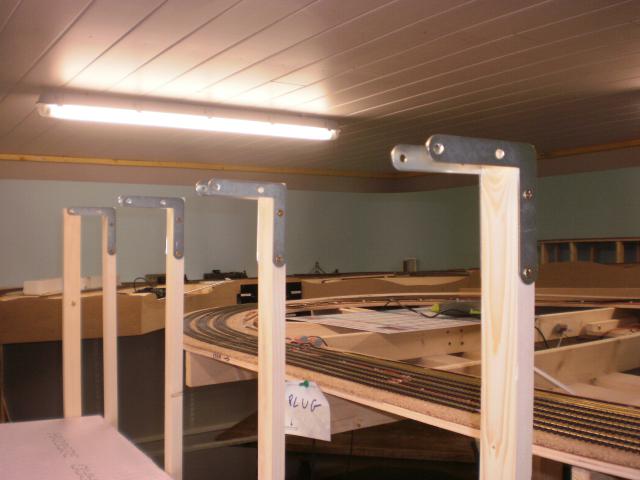

Les montants verticaux sont équipés, en leur sommet, d'équerres métalliques qui serviront à soutenir les tasseaux du "plafond". Comme il m'en manquait, je n'ai pu terminer le second module. Ce sera fait la semaine prochaine :



Ces mêmes tasseaux verticaux serviront de support au fond de décor, à base de médium de 3 mm d'épaisseur. Le problème, c'est que mon fournisseur local est en rupture de stock et ne devrait pas recommander des plaques de 250 x 120 avant un bon bout de temps. Il va falloir que je passe quelques coups de fil et fasse des kilomètres pour en trouver...

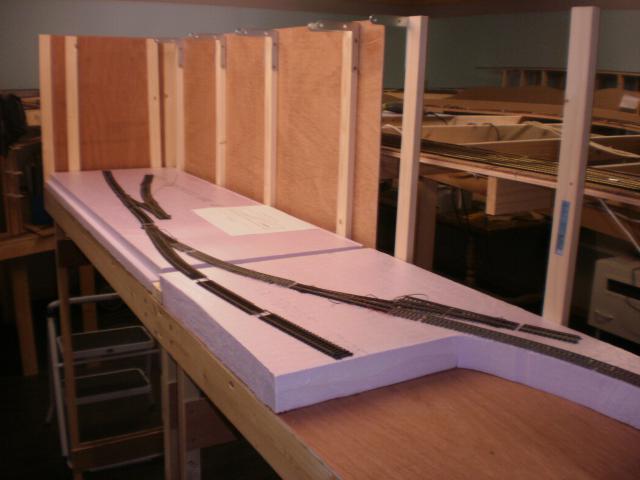

Et tout cela fait, une petite tentative de tracé de voie. L'évitement n'est pas placé, mais ça donne ce que je souhaitais Very Happy :



Maintenant, il faut que j'avance tout le côté salissant (pose de la voie, découpe et sculpture de morceaux de polystyrène afin de créer la base des rochers d'arrière-plan) avant de ramener l'ensemble dans ma cellule monacale afin de mettre en place le décor.

Quatre mois et demi, ça devrait le faire. La suite au prochain épisode,mais pas pour tout de suite, car il faut quand même, après trois petites misérables semaines de vacances, que je retourne au travail Evil or Very Mad Evil or Very Mad
_________________
"If you want to reach the sky, fuck a duck and try to fly"
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 936
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 10 Jan 2016 - 23:29    Sujet du message: Killian Falls Répondre en citant

Vlad a écrit:
.... Comme d'habitude, je pars avec un schéma de base dans la tête, mais sans plan précis. J'adapterai et solutionnerai au fur et à mesure....

Tiens je croyais être le seul. Confused

C'est ce qui s'appelle foncer à pas de géant.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
kadeeyac
Mountain
Mountain

Hors ligne

Inscrit le: 31 Déc 2008
Messages: 1 784
Prénom: philippe

MessagePosté le: Lun 11 Jan 2016 - 00:03    Sujet du message: Killian Falls Répondre en citant

Bravo et encouragement Okay ... 4 mois et demi, on lâche rien Okay
_________________
Des chercheurs qui cherchent, on en trouve, des chercheurs qui trouvent, on en cherche. L'homme n'a pas été au bout de tout ses possibles. Julos Beaucarne
