MessagePosté le: Sam 2 Jan 2016 - 00:41    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour à tous, depuis 2 jours je travaille sur la construction d'un donkey. J'ai découvert pour la première fois cet engin assez atypique Shocked dans un article très didactique de Jean-Louis Verschueren, "Enigma Bandit - Les fixes du logging camp", paru dans Le Train #243, et je dois dire que ce type d'engin dégage un je ne sais quoi très sympathique!
J'ai donc griffonné un plan de donkey en m'inspirant de ceux présentés dans le-dit article, du très joli modèle réalisé par Gilbert Gribi Okay , ainsi que de ceux présentés par Alexandre dans son ouvrage.

Je me suis d'abord attaqué à la réalisation du coeur de la bête, la chaudière. Celle-ci est réalisée à partir d'un tube plastique de diamètre 15mm et de 27mm de haut. Dessus, sont ensuite ajouté la porte de foyer, la cheminée, etc... Les différentes conduites et tubulures sont réalisées avec du fil de cuivre ou de laiton de différents diamètres (1.5, 1, et 0.6mm).



Les raccords de tubulures sont évoqués de la manière suivante: une gaine de câble électrique de diamètre 0.5mm est découpée en fines "tranches" qui sont en premier lieu élargies en les forçant sur une pointe conique, puis enfilées sur les tubes où doivent figurer des raccords.
Pour représenter les rivets sur le corps de la chaudière, je vais expérimenter une technique: les rivets seront représentés par des petits points de colle. Je ne sais absolument pas ce qu'il en sera du rendu, mais on verra!

J'ai également commencé la construction du treuil. Celui-ci sera constitué d'un châssis, d'un cylindre moteur (non présenté ici), d'un arbre/engrenage moteur (au centre, en cours de réalisation), et de deux enrouleurs fabriqués à partir d'engrenages plastiques.



Voilà pour ce qui est du travail réalisé jusque là. Si vous avez des des remarques ou critiques, je suis preneur!! Mr. Green
_________________
Je ne cherche pas à réinventer la roue, je cherche juste à la faire tourner un peu plus vite ;
John Hennessey


Dernière édition par Woody le Sam 2 Jan 2016 - 16:50; édité 1 fois
Revenir en haut
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 426
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Sam 2 Jan 2016 - 08:38    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Un très bon départ en tout cas, Flavio Okay
Tout en scratch avec des "techniques" interessantes. C'est vrai que c'est un engin assez "typique" pour qui veux réaliser un réseau de logging....dommage que la priorité de Jean-Louis ne soit plus le modélisme ferroviaire car il participait bien à la vie de ce forum avec les superbes images de ses réseaux en On30 Sad Sad
Pour les rivets comme pour toi où il n'est pas possible d'utiliser la technique de "repousser" la carte plastique, il y a un fabriquant de décals qui commercialise toutes sortes de planches de rivets sur le même principe que les décals (trempage dans l'eau, pose, etc.) et qui sont "en volume". Je crois que Micromark commercialise ce genre de produits aussi maintenant. Je trouve que c'est pas trop cher par rapport au boulot que ça représente et le résultat est plutôt sympa. En plus les frais de port sont limités pour ce type de produits (envoi sous enveloppe..). Je te met l'adresse du site, au cas où.....

http://www.archertransfers.com/
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 921
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Sam 2 Jan 2016 - 09:28    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Tout est dit. Okay
Et c'est très bien parti. Okay


(J'n'savais pas que que Jean-Louis avait décroché Sad j'étais passé chez lui en 2007, il y avait de beaux réseaux dans toutes les pièces, même un dans les C... commodités Mr. Green )
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Woody
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Sep 2015
Messages: 274
Prénom: Flavio
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Sam 2 Jan 2016 - 11:08    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Merci pour le lien Okay : je connais ce type de produit mais pas cette marque; j'avais une petite planche de rivet comme ça issu d'un kit militaire, sauf qu'il ne m'en reste plus assez (7 précisément Rolling Eyes ) pour recouvrir ma chaudière. Je pense que je vais quand même tenter la technique du point de colle que j'avais vu lors d'une exposition, puisque la surface à traiter est relativement limitée.

Par contre, j'ai une petite question pour les loggers Smile concernant le treuil: l'arbre moteur est destiné à entrainer les enrouleurs, indépendamment l'un de l'autre, il faut donc un mécanisme d'embrayage - soit sur les enrouleurs, soit sur l'engrenage moteur - pour commander l'accouplement de ceux-ci. Comment était réalisé ce système d'embrayage? Je ne compte pas reproduire très précisément le mécanisme, mais c'est juste une question de culture générale Mr. Green
_________________
Je ne cherche pas à réinventer la roue, je cherche juste à la faire tourner un peu plus vite ;
John Hennessey
Revenir en haut
onzeroad
Mikado
Mikado

Hors ligne

Inscrit le: 01 Jan 2013
Messages: 606
Prénom: Robby
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 2 Jan 2016 - 11:09    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Très beau, et je note l'astuce des raccords, merci du "tuyau" (LAUL)

Dernière édition par onzeroad le Sam 2 Jan 2016 - 11:14; édité 2 fois
Revenir en haut
Woody
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Sep 2015
Messages: 274
Prénom: Flavio
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Sam 2 Jan 2016 - 11:10    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

onzeroad a écrit:
Très beau, et je note l'astuce des raccords, merci du "tuyau" (LAUL)


plus 1 !
_________________
Je ne cherche pas à réinventer la roue, je cherche juste à la faire tourner un peu plus vite ;
John Hennessey
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 201
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Sam 2 Jan 2016 - 11:57    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Ce jeune homme est assez stupéfiant ! Shocked

Pour les tambours d'enroulement, je présume que tu sais déjà qu'ils sont enclenchés chacun par un des leviers situés sur un côté de l'engin.
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Woody
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Sep 2015
Messages: 274
Prénom: Flavio
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Sam 2 Jan 2016 - 14:22    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Alexandre Zelkine a écrit:
Pour les tambours d'enroulement, je présume que tu sais déjà qu'ils sont enclenchés chacun par un des leviers situés sur un côté de l'engin.


Oui mais justement, mécaniquement parlant, l'enclenchement se fait-il via un système de crabotage (comme dans une boite de vitesse) au niveau de l'arbre/engrenage moteur, ou les enrouleurs coulissent-ils sur leur axe pour venir, à l’arrêt, les engrener à l'arbre, ou alors un autre mécanisme?
_________________
Je ne cherche pas à réinventer la roue, je cherche juste à la faire tourner un peu plus vite ;
John Hennessey
Revenir en haut
Cback
Mountain
Mountain

Hors ligne

Inscrit le: 21 Juil 2007
Messages: 1 142
Prénom: Philippe
Echelle(s) pratiquée(s): ON30 et HO Us

MessagePosté le: Sam 2 Jan 2016 - 16:46    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant


Moi j'attends la suite.
Le "SCRATCHBUILD" y a pas mieux.
_________________
Comment vais-je ce matin ? :
- Pareil à moi-même, infâme et ignoble !.
Revenir en haut
ICQ
Woody
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Sep 2015
Messages: 274
Prénom: Flavio
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Sam 2 Jan 2016 - 16:55    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Oui, effectivement, scratchbuild c'est mieux Mr. Green Mr. Green (j'ai corrigé)
_________________
Je ne cherche pas à réinventer la roue, je cherche juste à la faire tourner un peu plus vite ;
John Hennessey
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 201
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Sam 2 Jan 2016 - 17:36    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Qu'est-ce que vous racontez, tous les deux ? Rolling Eyes On dit (le) scratchbuilding (the scratchbuilding process,
au cours duquel les éléments crétinstitutifs sont "scratchbuilt")


Woody a écrit:
mécaniquement parlant, l'enclenchement se fait-il via un système de crabotage (comme dans une boite de vitesse) au niveau
de l'arbre/engrenage moteur, ou les enrouleurs coulissent-ils sur leur axe pour venir, à l’arrêt, les engrener à l'arbre, ou alors un autre mécanisme?

'taiiin, il est pas vrai, ce mec ! Il commence à nous craboter les roubistons, ne-t-il pas ?...

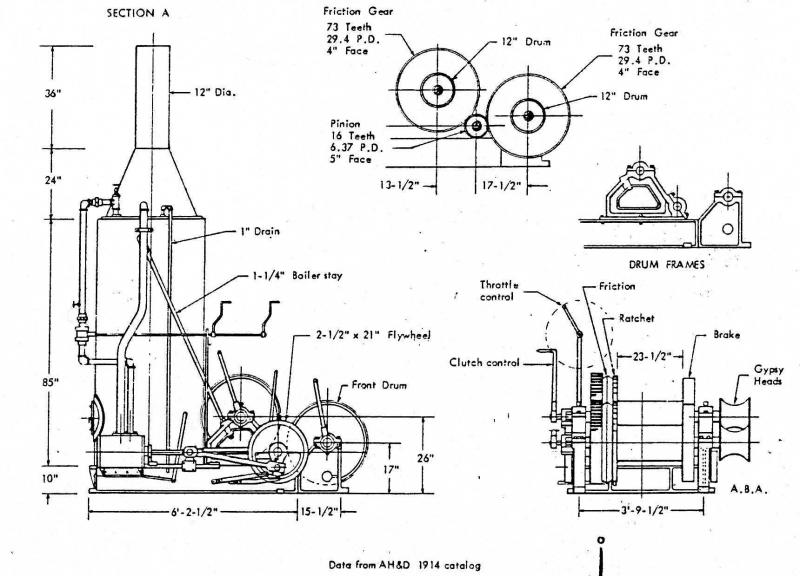

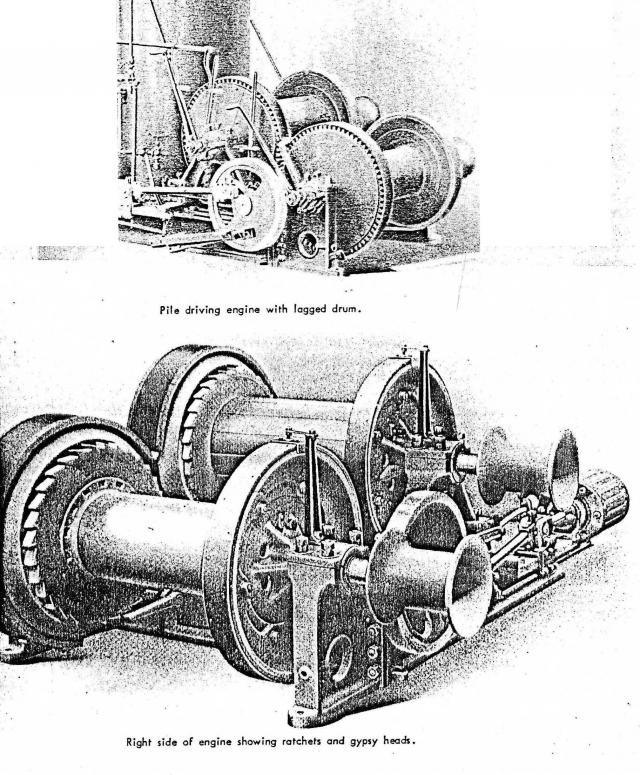

Est-ce que ces images te causent, ou faut-est-ce que j'use ma belle jeunesse à essayer de t'en trouver d'autres (sans doute pas plus explicites) ?

.....................................


.....................................

_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Cback
Mountain
Mountain

Hors ligne

Inscrit le: 21 Juil 2007
Messages: 1 142
Prénom: Philippe
Echelle(s) pratiquée(s): ON30 et HO Us

MessagePosté le: Sam 2 Jan 2016 - 17:42    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Alexandre Zelkine a écrit:
Qu'est-ce que vous racontez, tous les deux ? Rolling Eyes On dit (le) scratchbuilding (au cours duquel les éléments que l'on stitutifs sont "scratchbuilt")


Je m'en doutais, il fallait qu'il la ramène!!!!!!!!!
"Stitutifs" tu peux nous developper !!!!!!
_________________
Comment vais-je ce matin ? :
- Pareil à moi-même, infâme et ignoble !.
Revenir en haut
ICQ
Woody
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Sep 2015
Messages: 274
Prénom: Flavio
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Sam 2 Jan 2016 - 18:00    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Ahhhhhh ça c'est du dessin technique comme je les aime!!! (de quel(s) ouvrage(s) sont tirés ces magnifiques plans? siffle ) C'est tout de suite plus clair: il y a des leviers "clutch control" pour gérer l'embrayage des enrouleurs! Idea
Merci Alexandre! Okay Okay
_________________
Je ne cherche pas à réinventer la roue, je cherche juste à la faire tourner un peu plus vite ;
John Hennessey


Dernière édition par Woody le Sam 2 Jan 2016 - 18:13; édité 1 fois
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 201
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Sam 2 Jan 2016 - 18:08    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Cback a écrit:
il fallait qu'il la ramène!!!!!!!!!

Il fallait qu'il la ramenât (crétincordance des temps).

Cela dit, au temps pour moi : je suppose que vous faisiez référence au titre de ce fil. Aussi, je suggèrerais "scratchbuildé".
(Ou alors "scratchbuilding d'un steam donkey")

Woody a écrit:
Ahhhhhh ça c'est du dessin technique comme je les aime!!! (de quel(s) ouvrage(s) sont tirés ces magnifiques plans?

Ce sont des planches de plans que le légendaire Al Armitage (défunt collaborateur de la Gazette) dessinait jadis
pour de petits (et fabuleux !) testi fascicules techniques que publiait Kemtron.
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)


Dernière édition par Alexandre Zelkine le Sam 2 Jan 2016 - 18:32; édité 1 fois
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 2 Jan 2016 - 18:31    Sujet du message: Un steam donkey scratchbuild en HO Répondre en citant

Encore eut il fallu qu'il le susse....en courant très , mais très très vite Coyotte Arrow Arrow Arrow Arrow Arrow

Désolé Flavio Embarassed Un admirateur Cool
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
