MessagePosté le: Dim 25 Oct 2015 - 16:21    Sujet du message: Essai photodécoupe Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour à tous, après quelques mois d'absence je me remanifeste ….

Voulant insérer des "light tower" dans mon réseau en n et n'en trouvant pas dans le commerce ou alors à des prix un peu prohibitifs je me suis lancé dans la photodécoupe.
Tout d'abord ayant fait des circuits imprimés pour mes besoins en électronique j'avais le matériel nécessaire, c'est à dire une insoleuse et un bac à gravure.
Je ne pensais pas vraiment réussir du premier coup. En fait ce n'est pas très compliqué.
Ce qui primordial c'est le typon, et comme il faut attaquer la plaque de cuivre des deux cotés il faut deux typons symétriques, ça présente d'ailleurs un avantage celui de n'attaquer le métal qu'à moitié d'un coté, à certains endroits, ce qui va permettre de pouvoir le plier plus facilement.
Une fois les typons imprimés sur un transparent prévu pour la rétroprojection il faut les assembler entre eux comme une pochette en les calant bien l'un en face de l'autre et y glisser la plaque de cuivre présensibilisée .
Il faut ensuite insoler le tout de chaque coté, ôter les typons plonger la plaque dans un bain révélateur afin de fixer le vernis qui va protéger les endroits en noir du typon de l'attaque du perchlo.
La dernière étape consiste à plonger la plaque dans du perchlorure de fer.
En fouillant sur internet on trouve toutes les explications sur cette technique.

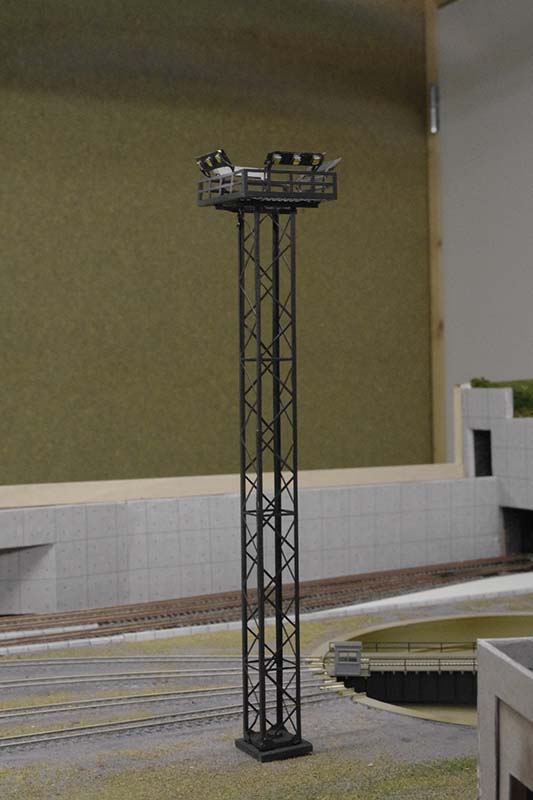

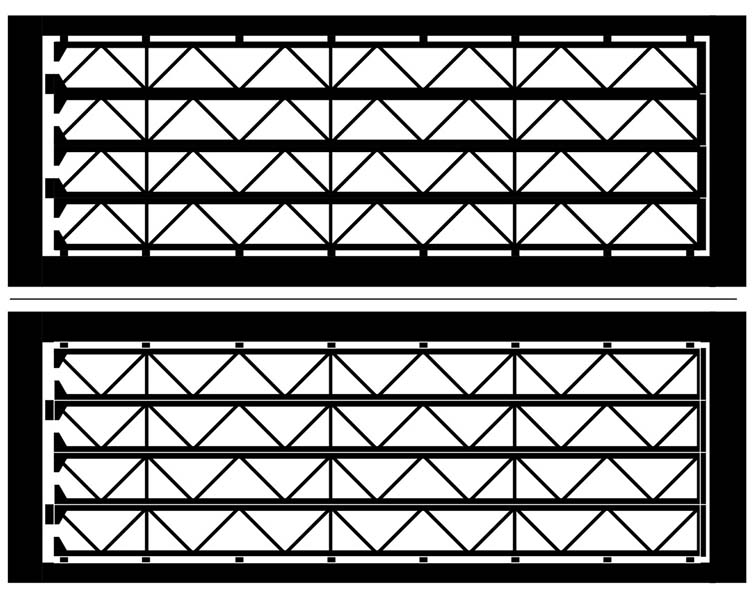

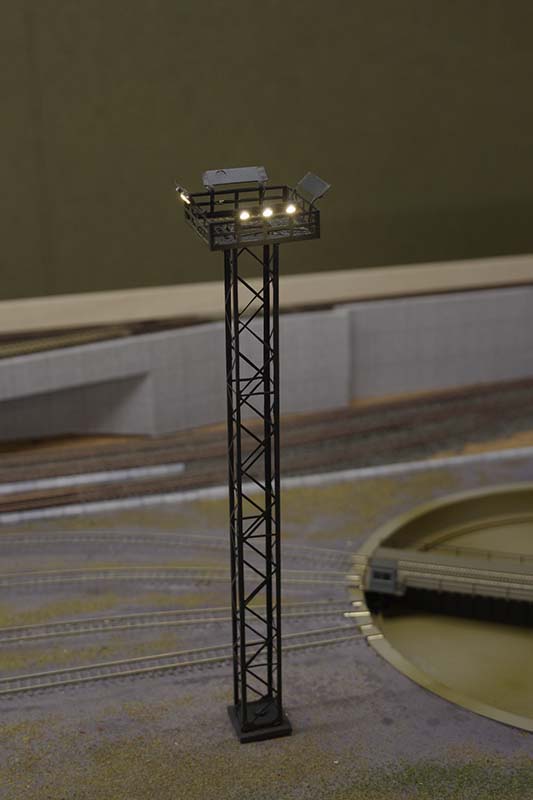

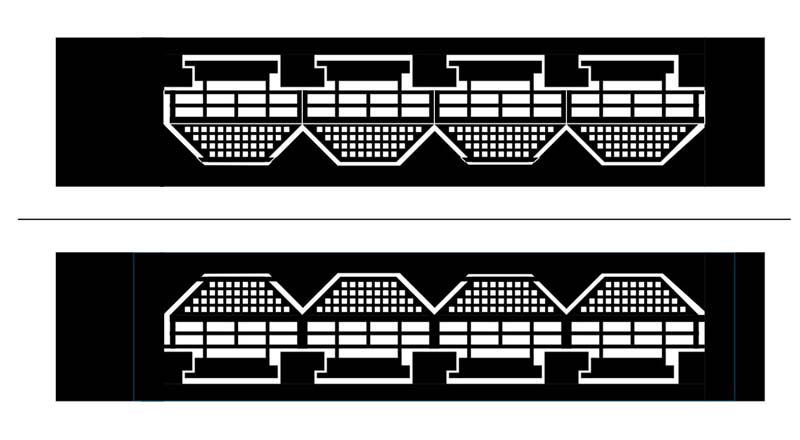

Ci-joint les typons de ma réalisation et les photos du résultat.







Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 540
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 25 Oct 2015 - 16:48    Sujet du message: Essai photodécoupe Répondre en citant

Très beau résultat C'est vrai que cela n'est pas vraiment compliqué Wink (*)

* Je parle de la photodécoupe Mr. Green Le montage propre c'est une autre affaire Wink Et là c'est
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol


Dernière édition par eric-small central le Dim 25 Oct 2015 - 17:29; édité 1 fois
Revenir en haut
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 503
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Dim 25 Oct 2015 - 17:11    Sujet du message: Essai photodécoupe Répondre en citant


_________________
« FESTINA LENTE »
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 188
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 25 Oct 2015 - 17:48    Sujet du message: Essai photodécoupe Répondre en citant

C'est TOP
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 810
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Dim 25 Oct 2015 - 18:32    Sujet du message: Essai photodécoupe Répondre en citant

Super et très intéressant
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 245
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Dim 25 Oct 2015 - 18:34    Sujet du message: Essai photodécoupe Répondre en citant

Youpi ! Revoilà l'Akis... Et - ô merveille ! - avec un réseau qui semble commencer à être texturisé...
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
jm'160
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juil 2012
Messages: 2 578
Prénom: Jean Michel
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 25 Oct 2015 - 21:31    Sujet du message: Essai photodécoupe Répondre en citant

Superbe pylône
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 954
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 25 Oct 2015 - 22:14    Sujet du message: Essai photodécoupe Répondre en citant

BougnatMan a écrit:
Super et très intéressant
plus 1 ! Okay Okay Okay
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 716
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Lun 26 Oct 2015 - 09:17    Sujet du message: Essai photodécoupe Répondre en citant

Elle est très belle cette réalisation
Revenir en haut
Qasar
Mikado
Mikado

Hors ligne

Inscrit le: 18 Mai 2008
Messages: 558
Prénom: .
Echelle(s) pratiquée(s): N et un peu de HO

MessagePosté le: Lun 26 Oct 2015 - 20:30    Sujet du message: Essai photodécoupe Répondre en citant

Superbe réalisation Okay Okay Okay

Bip biiiip
_________________
Qasar
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 002
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Lun 26 Oct 2015 - 21:44    Sujet du message: Essai photodécoupe Répondre en citant

Intéressant
Revenir en haut
pica
Mountain
Mountain

Hors ligne

Inscrit le: 30 Déc 2008
Messages: 1 552
Prénom: pascal
Echelle(s) pratiquée(s): n

MessagePosté le: Mar 27 Oct 2015 - 07:46    Sujet du message: Essai photodécoupe Répondre en citant

Je suis cela avec intérêt, cela fait plusieurs années que j'ai le matériel et les produits, je n'ai jamais trouvé le temps! Crying or Very sad
Tu as toute mon attention Okay
_________________
Mieux vaut un qui sait, que dix qui cherchent...
Pour ma part, je sais ce que je ne sais pas!
Revenir en haut
