Salut tatoute et tatous

reprise de l’activité modélisme que j'avais complètement délaissé depuis un certain temps.
J'ai redessiné un réseau bien plus simple que la dernière mouture et qui a l'avantage d’être bien plus simple a électrifier.

Phase 1: LE PLAN


_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 22 298
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Sam 6 Mai 2017 - 21:52    Sujet du message: No name railroad Répondre en citant

Chouette ... je suis !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 681
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 6 Mai 2017 - 22:08    Sujet du message: No name railroad Répondre en citant

[quote="OLIVIER"]Salut tatoute et tatous

[/
quote]

OK Okay Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 17 757
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Sam 6 Mai 2017 - 22:35    Sujet du message: No name railroad Répondre en citant

Très bien. Okay
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 692
Prénom: olivier
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 7 Mai 2017 - 00:15    Sujet du message: No name railroad Répondre en citant

Phase 2: LA MENUISERIE

J'étais parti pour faire des caissons modulaires mais je n'ai malheureusement (ou heureusement) pas trouvé de CP digne de ce nom. Evil or Very Mad et pis j'ai horreur de ces raccords entre modules.

Je me suis donc rabattu sur du L gidders ( ça fait plus local pour du train US ). Mr. Green

Pour cela j'ai trouvé des lames de plancher en pin de 20 mm d'épaisseur.
Mon gentil voisin disposant d'une machine à bois,il m'a délité et découpé ces lattes en deux parties égales.
Ce qui donne approximativement du 70 x 20 x 2000.... largement suffisant.

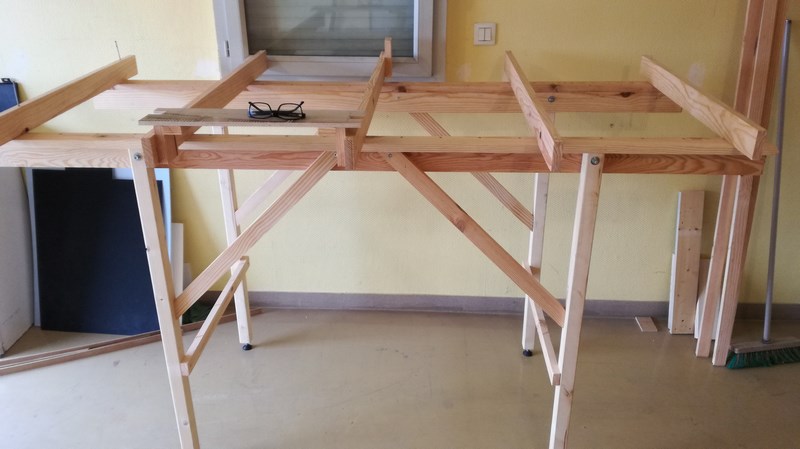

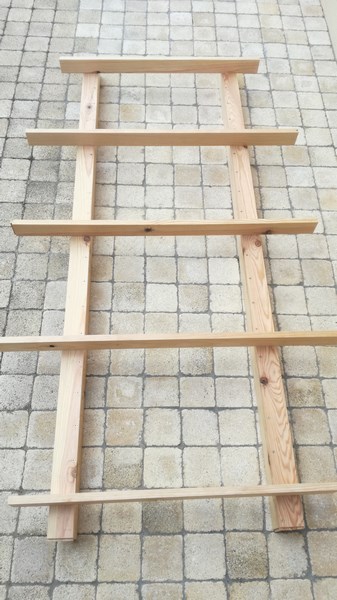

j'ai donc assemblé les "L" par collage puis vissage.
Les traverses sont justes vissées, ce qui permet de corriger une éventuelle erreur. C'est d'ailleurs un des attrait de cette technique.

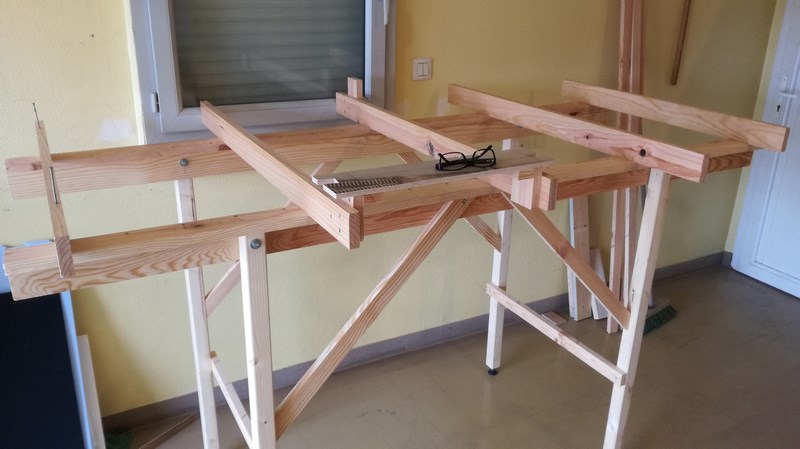

Ensuite fabrication des pieds et début des chandelles....




La suite bientot.......
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 681
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 7 Mai 2017 - 02:00    Sujet du message: No name railroad Répondre en citant

Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 17 757
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 7 Mai 2017 - 09:34    Sujet du message: No name railroad Répondre en citant

Tu parles de caissons modulaires, veux-tu en faire plusieurs. Embarassed

Sinon, menuiserie bien propre. Okay
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 22 298
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 7 Mai 2017 - 09:35    Sujet du message: No name railroad Répondre en citant

Belle menuiserie
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Heisler91
Big Boy
Big Boy

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 4 686
Prénom: Jean Michel
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 7 Mai 2017 - 09:37    Sujet du message: No name railroad Répondre en citant

Bel ouvrage Okay
JM
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 494
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Dim 7 Mai 2017 - 16:10    Sujet du message: No name railroad Répondre en citant

starbuck a écrit:
Belle menuiserie

plus 1 ! très propre comme boulot
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 672
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Dim 7 Mai 2017 - 19:05    Sujet du message: No name railroad Répondre en citant

Je dirais aussi belle menuiserie !!

VLS !!
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
BB 15030
Mikado
Mikado

Hors ligne

Inscrit le: 14 Oct 2010
Messages: 620
Prénom: Michel
Echelle(s) pratiquée(s): Z, US

MessagePosté le: Dim 7 Mai 2017 - 19:29    Sujet du message: No name railroad Répondre en citant

Belle menuiserie, mais..... tu condamne la fenêtre ou ce n'est que pour l'entreposer pour le moment Question
_________________
Bon train à vous.
Fan de MARILLION depuis 1983 et de FISH l'ex chanteur du groupe Smile
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 692
Prénom: olivier
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 7 Mai 2017 - 20:06    Sujet du message: No name railroad Répondre en citant

jean-pierre a écrit:
Tu parles de caissons modulaires, veux-tu en faire plusieurs. Embarassed

Sinon, menuiserie bien propre. Okay


Non, non Jean Pierre un seul me suffit pour l'instant.
En fait je pensais faire ce réseau mais en modulaire.


BB 15030 a écrit:
Belle menuiserie, mais..... tu condamne la fenêtre ou ce n'est que pour l'entreposer pour le moment Question


Oui c'est bien ça, il est juste la pour la construction de la menuiserie.
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 692
Prénom: olivier
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 7 Mai 2017 - 21:07    Sujet du message: No name railroad Répondre en citant

PHASE 3 : Le roadbed.

Toujours dans l'optique d'éviter au maximum le CP, j'ai pour la première fois utilisé la technique du spline roadbed.
Pour info la menuiserie (sans les pieds )et les deux plaque de MDF m'a coûté la bagatelle de 41 euros......... pé des i

J'ai découpé des "lanières" de 30 mm de larges.

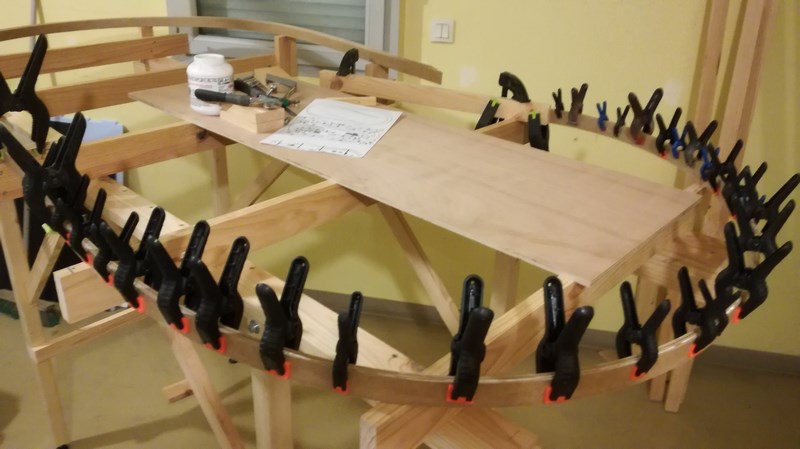

Il suffit alors de collé ces bandes de bois les unes au autre pour faire des pistes.

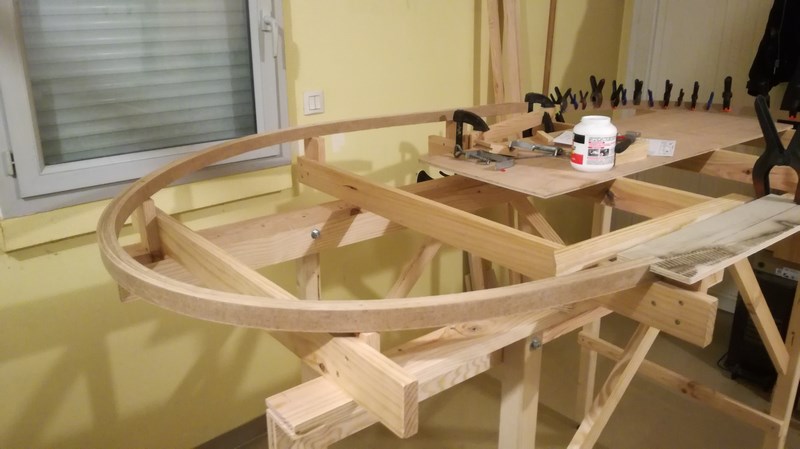

ce qui donne une fois collé.

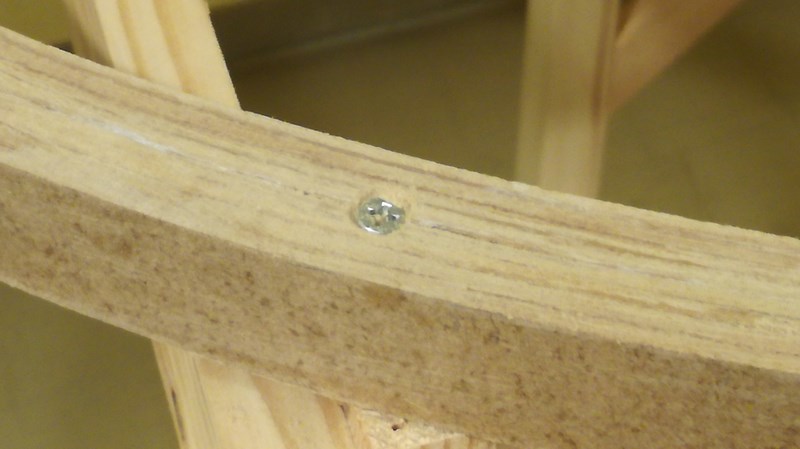

il ne reste alors plus qu' a visser





La suite bientôt..........
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
BB 15030
Mikado
Mikado

Hors ligne

Inscrit le: 14 Oct 2010
Messages: 620
Prénom: Michel
Echelle(s) pratiquée(s): Z, US

MessagePosté le: Lun 8 Mai 2017 - 07:30    Sujet du message: No name railroad Répondre en citant

Merci pour l'info, je ne connaissais pas ce genre de construction pour le roadbed Neutral
