MessagePosté le: Dim 1 Nov 2015 - 19:02    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

PublicitéSupprimer les publicités ?
Alexandre Zelkine a écrit:
Eric m'a tout l'air du genre de mec pour qui - l'enfoiré ! - écosser des petits pois avec des gants de boxe ne poserait aucun problème...


Et en kilt tout en jouant du bagpipes D'ailleurs pour recentrer le sujet , il faut avoir les chevilles bien souples pour faire les danses écossaises comme la "sword dance" Mr. Green

Bon Exclamation Especially pour Théodor Wink Voilà comment j'ai procédé pour installer les chevilles d'alignement entre modules.

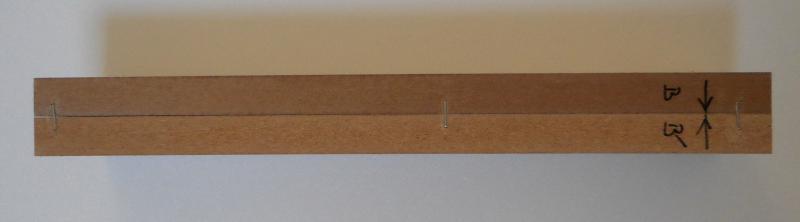

Les chevilles d'alignement ont un diamètre de 8 mm . Pour qu'elles tiennent bien dans le médium , 16 mm d'épais pour les interfaces , il faut utiliser une mèche de 7.5 mm .
Comme ma perceuse colonne ne me permet qu'un débattement de 5 cm , j'ai décidé de travailler mes interfaces par paire . Pour que l'alignement entre elles soit parfait , je les ai agrafées sur les quatre faces latérales .

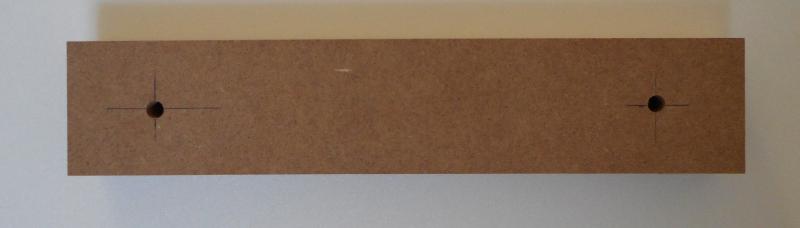

Marquages de l'emplacement des chevilles et perçage . Pas grave si le trou est 0.5 mm plus haut , plus bas etc... que le marquage , pourvu que cela soit identique sur les 2 interfaces .
Je rappelle , les modules ne sont pas interchangeables Wink

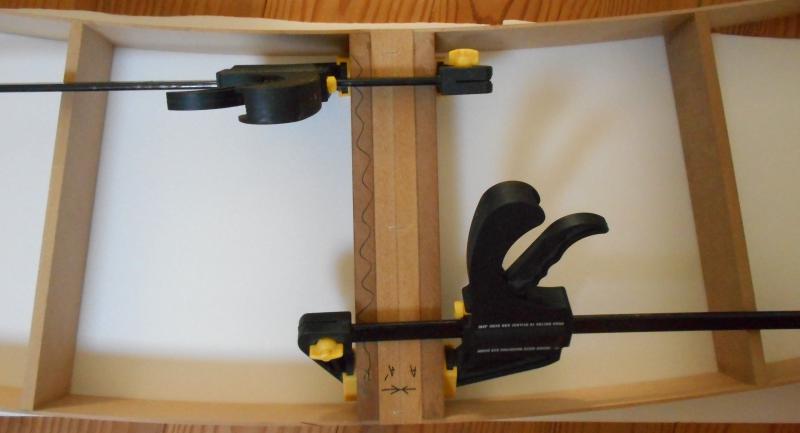

Ensuite , collage de la paire d'interfaces , toujours maintenue par les agrafes , sur 2 modules , vissage ...



Et enfin mise en place des chevilles dans les trous avec une Blandine (*) et un marteau Mr. Green

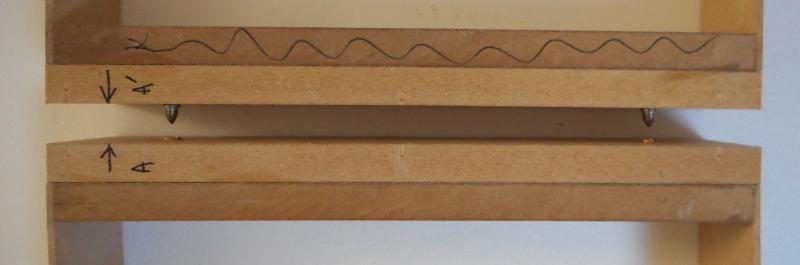

J'ai décidé de faire un côté mâle et un côté femelle . On aurait pu mettre une cheville mâle et une femelle sur la même interface ...

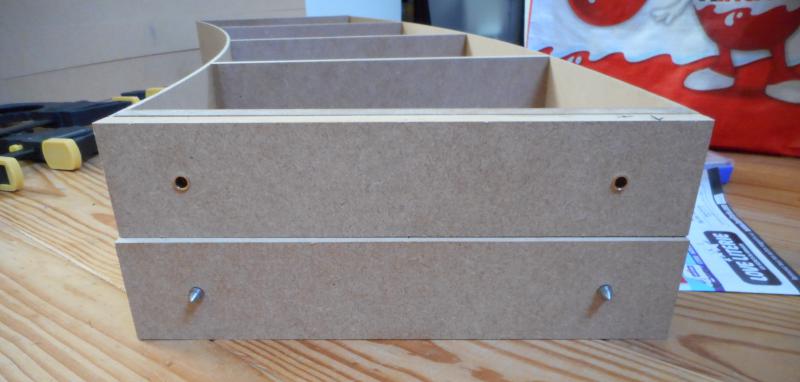

Et voilà 2 modules prêts à être assemblés . Pour l'explication , je n'ai pas enfoncé les chevilles à raz le médium car je dois encore coller aux extrémités une feuille de styrène pour suivre de façon parfaite le profil du relief Idea




(*) Bâh oui Mr. Green Un martyre
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
cass scenic
Mikado
Mikado

Hors ligne

Inscrit le: 15 Oct 2011
Messages: 594
Prénom: Théodor
Echelle(s) pratiquée(s): Dual Gauge HO/HOn3

MessagePosté le: Dim 1 Nov 2015 - 19:54    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Ah ok maintenant que je vois comment tu les installes ça semble logique ! Embarassed

en tout cas pour ce tuto ! Okay
_________________
Pourquoi faire simple quand on peut faire compliqué Exclamation
Revenir en haut
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 1 Nov 2015 - 20:01    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Avé plaisir Okay C'est simple et cela garanti un assemblage hyper précis Cool
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
pica
Mountain
Mountain

Hors ligne

Inscrit le: 30 Déc 2008
Messages: 1 552
Prénom: pascal
Echelle(s) pratiquée(s): n

MessagePosté le: Lun 2 Nov 2015 - 07:30    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Toujours aussi hallucinant, et en plus c'est bôôôôôôô!!!
_________________
Mieux vaut un qui sait, que dix qui cherchent...
Pour ma part, je sais ce que je ne sais pas!
Revenir en haut
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 7 Nov 2015 - 21:30    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Merci Pascal Okay

Restons dans la construction des modules , même si il y a plus intéressant à côté Mr. Green

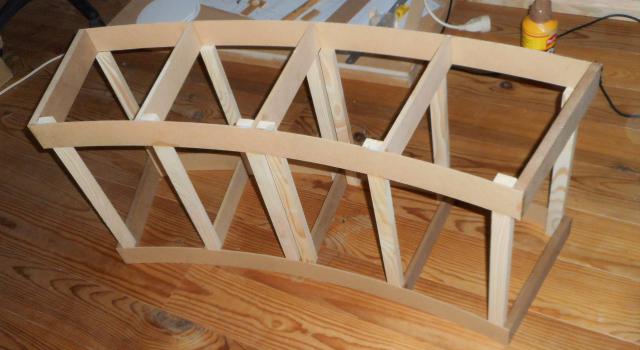

Mise en place des supports de backdrop sur un module concave et un module convexe pour valider le concept "8 m dans un coffre de break" avec pieds et casquettes Exclamation

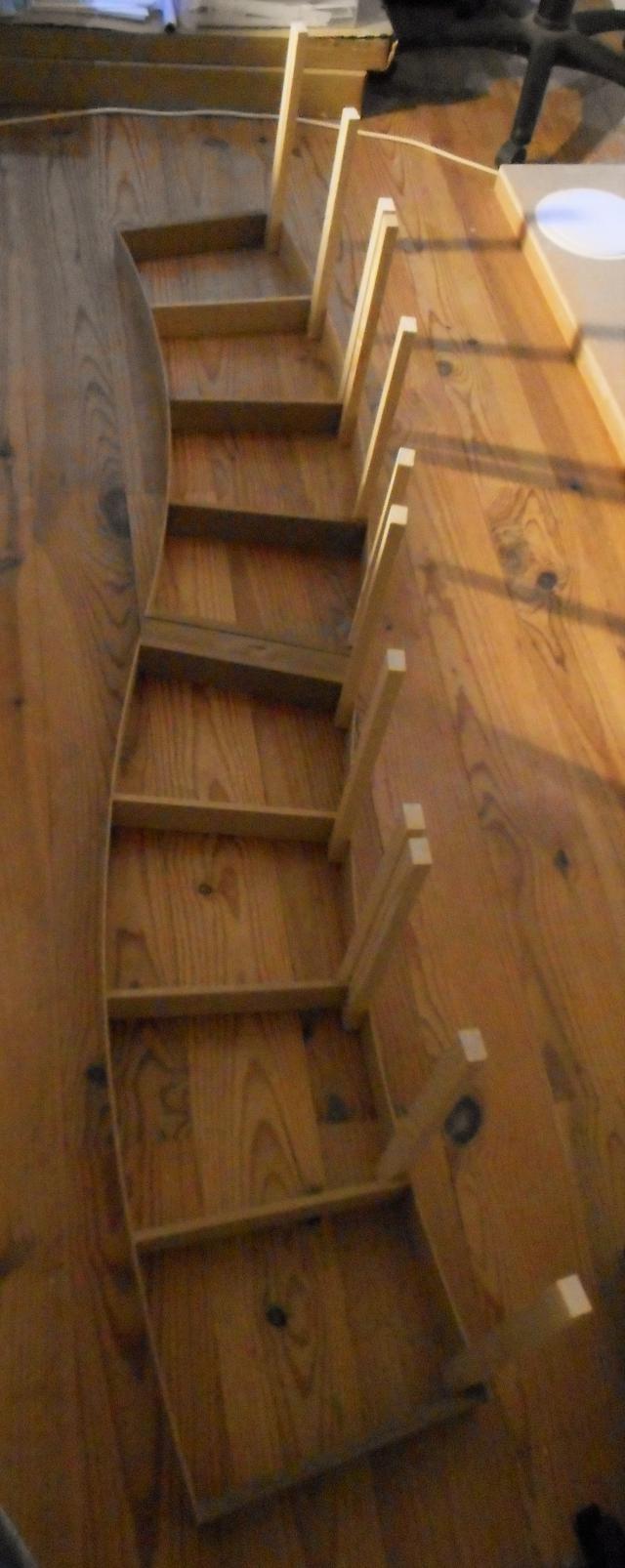

Les deux empilés pour le transport...



...
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 950
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Sam 7 Nov 2015 - 21:35    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Ingénieux. Okay
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
BougnatMan
Staff
Staff

Hors ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Sam 7 Nov 2015 - 22:02    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Éric, Si tu empile les modules ainsi comment vas-tu faire pour le décor.
Ne serait-il pas mieux de prévoir un système de fixation sur l'extérieur des modules ?
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 7 Nov 2015 - 22:10    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

BougnatMan a écrit:
Éric, Si tu empile les modules ainsi comment vas-tu faire pour le décor.
Ne serait-il pas mieux de prévoir un système de fixation sur l'extérieur des modules ?


Je savais que la question allait venir Mr. Green Okay C'est du T Cool
Et les dimensions des modules en largeur et hauteur sont bien larges pour cette échelle Cool
Un petit dessin à venir pour expliquer... pas grave si l'on perd 3cm pour permettre l'empilement ...l'empilage Wink
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 7 Nov 2015 - 22:57    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

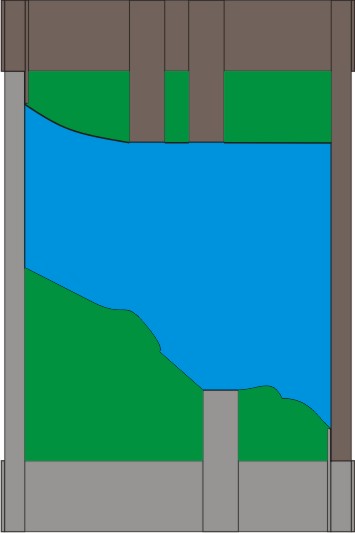

Voilà le dessin Mr. Green 45 cm de haut sur 30 cm de large Very Happy
Empilage module concave sur module convexe Wink Le schéma général est là Exclamation


_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
francois s
Staff
Staff

Hors ligne

Inscrit le: 26 Sep 2011
Messages: 5 043
Prénom: Francois
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 7 Nov 2015 - 23:04    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Dcnc, tu prévois une bordure vierge de toute décoration sur l'avant de chaque module. Tu pourrais même y faire figurer du texte comme une description du décor du module ou des explications techniques.




Ou des publicités, c'est fort à la mode pour l'instant. Rolling Eyes
_________________
http://westerntrainnscale.blogspot.be/
http://bichenow.skyrock.com/

"RESISTE ET MORDS"
Revenir en haut
Visiter le site web du posteur
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 7 Nov 2015 - 23:13    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Lirais tu dans mes pensées François Question Mr. Green Pas de pub , pas d'explication , juste quelques phrases de gens ...voir ci-dessous ... Wink
Et le tout gravé Idea
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 001
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Sam 7 Nov 2015 - 23:31    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

Mais alors il n y a pas d éclairage Question
Revenir en haut
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 7 Nov 2015 - 23:39    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

mlec a écrit:
Mais alors il n y a pas d éclairage Question


Rolling Eyes Casquettes traitées à part Idea Au plus simple , des spots auraient pu être envisagés Exclamation
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 001
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Dim 8 Nov 2015 - 07:55    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

C est vrai que les casquettes à part c est pas bête: c est plat donc facilement empilable et si l épaisseur est un problème tu peux faire avec des rubans Led Okay

Il pense à tout Éric Cool
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 950
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mar 10 Nov 2015 - 07:31    Sujet du message: [T gauge] - 4 mètres de Poltergeist (réseau modulaire en T)...bientôt 8... Répondre en citant

plus 1 ! absolument.
