[Soudure] - Poste à Soudure par Résistance Electrique - [SRE]


Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> Outillages -> Soudure
Sujet précédent :: Sujet suivant
Auteur Message
mlec
Big Boy
Big Boy

En ligne

Inscrit le: 26 Fév 2010
Messages: 7 997
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Dim 14 Juin 2015 - 20:29    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

PublicitéSupprimer les publicités ?
je sais pas si je poste au bon endroit: pas vraiment du train, c'est de l'outillage...

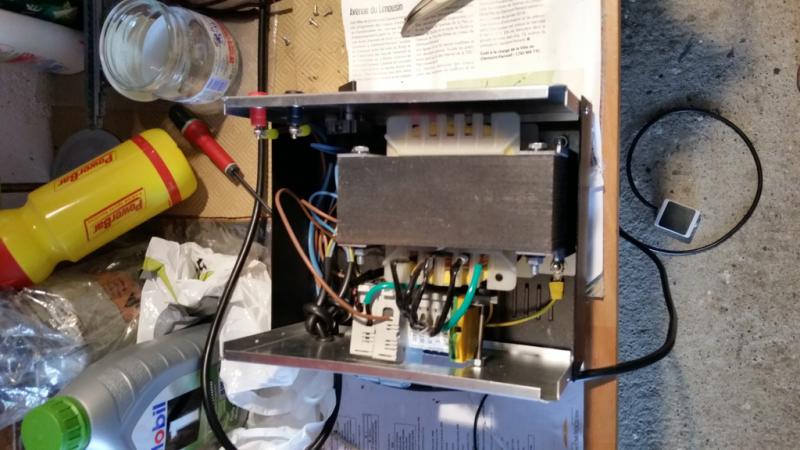

voici mon dernier bricolage:





c'est majoritairement fais à partir de récup sauf la boite (40€chez conrad), un raccord de plomberie (à 2€ chez bricotruc) et la "pédale" (un poussoir à 7 euros chez brico truc).
le tout est construit autour d'un transfo 300VA avec entrées 400V/230V et secondaire 15V, qui vient de la dépose d'armoires électriques.

le porte électrode c'est une chute rond de laiton de 1cm tourné, percé et fendu, coincé dans le raccord de plomberie, le tout emmanché dans un morceau de tube IRO

au début ça donnait en sortie 15V ou 10V.....et ça faisait de la découpe dans des plats de laiton de 1mm .....puissance mesurée à la pince ampèremétrique 100A Shocked
même si le secondaire est bobiné en 6mm² c'est quand même dangereux bien que rien ne chauffe et sente le brulé.....mais surtout inutilisable Confused

du coup j'ai dé-bobiné le secondaire (en câbles rigides, la galère gaulois ) jusqu'à avoir quelque chose qui ne fonde plus les pièces à souder: j'ai 4 tours sur le secondaire et en sortie j'ai soit 1,5V soit 2,8V

en 1,5V ça soude mais faut laisser 4 ou 5 secondes, parfait pour les trucs délicats
en 3V l'électrode devient rouge en 1 seconde et si on laisse plus de 5 secondes sur du laiton de 0,5mm ça perce, mais pour des choses épaisses ça marche bien.


si jamais à l'utilisation ça n'est pas concluant, je ferais un bobinage sur le secondaire avec plusieurs sorties pour avoir plus de gamme de tensions ainsi que leur moitié (en passant l'entrée de 230V sur 400V mais en envoyant toujours du 230V dedans....je sais pas si je suis clair)
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 14 Juin 2015 - 20:57    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

C'est en Sre-isant que l'on devient sre-iseur Mr. Green Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 222
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Dim 14 Juin 2015 - 22:49    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

C'est en quelque sorte la SRE-ise sur le gâteau... Arrow Arrow Arrow
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
mlec
Big Boy
Big Boy

En ligne

Inscrit le: 26 Fév 2010
Messages: 7 997
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Lun 15 Juin 2015 - 06:13    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

Alexandre Zelkine a écrit:
C'est en quelque sorte la SRE-ise sur le gâteau... Arrow Arrow Arrow


on peut dire ça puisqu'en proportion j'ai payé que la cerise et pas le gâteau
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 174
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 15 Juin 2015 - 06:41    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

Chouette montage
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 940
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Lun 15 Juin 2015 - 07:17    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

Houla, compliqué pour un p'tit bricoleur de base comme moi.
En tous cas, un outil très utile.


Dommage que ce soit dans "Ici, on parle de tout et surtout de rien" . Ça méritait vraiment d'être dans "Système D / Mimo" ou quelque chose comme ça.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
mlec
Big Boy
Big Boy

En ligne

Inscrit le: 26 Fév 2010
Messages: 7 997
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Lun 15 Juin 2015 - 08:06    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

jean-pierre a écrit:
Houla, compliqué pour un p'tit bricoleur de base comme moi.

il y a des câbles de partout parce que le transfo est un truc de pro et qu'il y a plein d'entrées (une 400V, une 230V, une masse, et 2 en plus au cas ou il y ait sur ou sous tension de +/- 15V).
je peux pas laisser ça en l'air parce qu'il y a de la tension dedans, donc il a fallu laisser les borniers....
et puis je préfère toujours laisser plus de longueur de câble que pas assez donc ça parait très rempli Mr. Green
la complexité n'est qu'apparente Okay

jean-pierre a écrit:
Dommage que ce soit dans "Ici, on parle de tout et surtout de rien" . Ça méritait vraiment d'être dans "Système D / Mimo" ou quelque chose comme ça.

j'ai pas trouvé de catégorie qui n'appartienne pas à une échelle.....et on peut pas dire que cet outil soit pour du HO, ou du O...donc je l'ai mis ici Embarassed
s'il y a une catégorie plus adaptée, les modérateurs sont les bienvenus pour déplacer Wink
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 222
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 15 Juin 2015 - 11:08    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

La remise aux blagues ?...
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
mlec
Big Boy
Big Boy

En ligne

Inscrit le: 26 Fév 2010
Messages: 7 997
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Lun 15 Juin 2015 - 11:59    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

Alexandre Zelkine a écrit:
La remise aux blagues ?...


ça sert à rien de mettre un post dans le remise au blagues, puisque la remise au blagues c'est le forum complet Mr. Green
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 174
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 15 Juin 2015 - 13:17    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

C'est pas faux
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 418
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Lun 15 Juin 2015 - 21:17    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

La rubrique a été crée !!
Bonne lecture !
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 222
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 15 Juin 2015 - 22:40    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

starbuck a écrit:
C'est pas faux

plus 1 !
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
mlec
Big Boy
Big Boy

En ligne

Inscrit le: 26 Fév 2010
Messages: 7 997
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Mar 16 Juin 2015 - 06:59    Sujet du message: [Soudure] - Poste à Soudure par Résistance Electrique - [SRE] Répondre en citant

Merci m'sieur l admin Okay
