MessagePosté le: Dim 5 Avr 2015 - 17:32    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

PublicitéSupprimer les publicités ?
salut les specialistes,

pouvez vous svp. me donner les dimensions des echelles mentionné? Aussi les ecarts des rails, mais surtout, combien mesure -par exemple- un box car ou un stock car dans ces echelles?

merci d´avance et bonne paques a tous,
Paul
_________________
L´important n´est pas au bout du chemin!
Revenir en haut
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 426
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Dim 5 Avr 2015 - 18:31    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Paul,

Pour les écartements:
HOn3 -> 10,5 mm
HOn30 -> 9 mm
HOn20...je connais pas....
Pour les dimensions, je te donnerai demain, les dimensions d'un boxcar en HOn3 demain Wink
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
Jack43
Mikado
Mikado

Hors ligne

Inscrit le: 28 Juil 2012
Messages: 866
Prénom: Paul
Echelle(s) pratiquée(s): 1:160

MessagePosté le: Dim 5 Avr 2015 - 19:35    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Merci beaucoups deja pour les ecartements et a demain! Okay

bonne soirée,
Paul
_________________
L´important n´est pas au bout du chemin!
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 21 146
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 5 Avr 2015 - 20:33    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Le HOn30 est appelé HOn2 1/2 aux States
Le HOn20 peut être représenté avec de la voie Z de 6.5 mm
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Jack43
Mikado
Mikado

Hors ligne

Inscrit le: 28 Juil 2012
Messages: 866
Prénom: Paul
Echelle(s) pratiquée(s): 1:160

MessagePosté le: Dim 5 Avr 2015 - 20:44    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

merci Jean Marc pour les infos additionelles Okay

ciao et bonne nuit,
Paul
_________________
L´important n´est pas au bout du chemin!
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 21 146
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 5 Avr 2015 - 21:38    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Le C & DR est le plus connu des réseaux en HOn30 et Dave Frary, son auteur, a un site ici : http://www.mrscenery.com
Tu as aussi Building and rebuilding the Carrabasset and Dead River Ry. : http://www.hon30.org/wp-content/uploads/2012/02/Building_CDR.pdf
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Jack43
Mikado
Mikado

Hors ligne

Inscrit le: 28 Juil 2012
Messages: 866
Prénom: Paul
Echelle(s) pratiquée(s): 1:160

MessagePosté le: Dim 5 Avr 2015 - 21:45    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

merci Jean-Marc! Principalement je suis interessé de connaitre les dimensions du materiel roulant comme par example un box car ou un stock car! Merci pour les liens, je veut y jeter un oeil Wink
_________________
L´important n´est pas au bout du chemin!
Revenir en haut
Trolley
Consolidation
Consolidation

Hors ligne

Inscrit le: 28 Juil 2007
Messages: 395
Prénom: Jean Michel
Echelle(s) pratiquée(s): H0m, H0n3, H0e, tramways H0...

MessagePosté le: Lun 6 Avr 2015 - 09:52    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Bonjour à tous !

J'ai toujours eu l'impression (sans oser le dire... Embarassed ) que le "H0n20" Question dont il est question dans "l'en-tête" de cette rubrique n'existe tout simplement pas Exclamation : il devrait logiquement s'agir de la reproduction d'un écartement de 20 pouces qui nous donnerait 20x25,4 = 508 mm, qui donnerait donc une voie de 508/87 = 5,84 mm au 1/87... dont j'ai l'impression qu'elle n'existe pas dans le commerce (quoique, sait-on jamais ?) et surtout, je n'ai pas l'impression que l'écartement de 20 pouces ait été utilisé aux US (quoique je ne suis sûr de rien non plus !!!). Par contre, j'ai le souvenir que nous avions évoqué sur ce forum la possible utilisation de voies de 18 pouces dans les mines américaines (qui donnait un écartement réel de 45 cm environ), c'était là Wink : Virée ferro dans l'Ouest sauvage


Le plus vraisemblable est donc, à mon avis, que le rédacteur de l'époque (snapper ? Wink ) ait fait une faute de frappe Idea et ait voulu parler du H0n2, soit une voie de 2 pieds donc 2x304,8 = 609,6 (ou 610) mm, soit 609,6/87 = 7,01 mm environ au 1/87... qui en ferait grosso-modo l'équivalent de notre "H0f" européen, soit une évocation de la voie de 600 mm (environ) sur un écartement de 6,5 mm... Wink

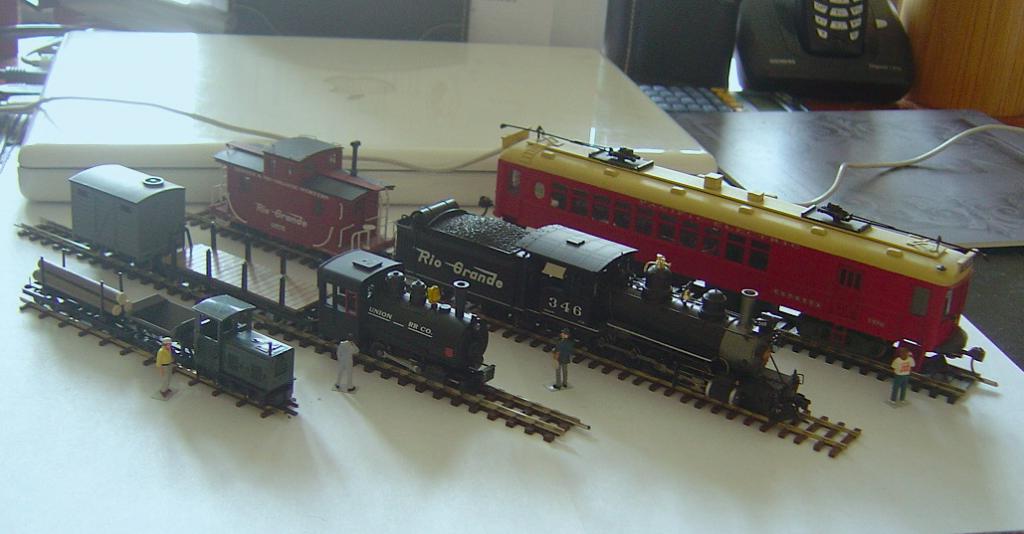

Mais trêve de chiffres et de conversions pouces/millimètres, en attendant que Bernard nous donne les dimension d'un "boxcar" en H0n3 Wink voici un petit comparatif vite fait/mal fait (mille excuses pour la piètre qualité de l'éclairage !) sur mon bureau avec, de gauche à droite, les gabarits comparés de matériels en voie étroite et voie normale :

- tout à gauche : H0f (Europe) (ou H0n2 aux USA ?) sur écartement de 6,5 mm, avec une petite rame (allemande) de chez Busch...
- ensuite : H0e (Europe) ou H0n30 ou H0n2 1/2 (USA) sur écartement de 9 mm, avec une petite loco Bladwin (Minitrains) et deux wagons (Egger-Bahn)
- puis : H0n3 (spécifique aux USA) sur écartement de 10,5 mm, avec une "petite" C19 (Blackstone) et un "short caboose" (kit Precision Scale) du D&RGW...
- et enfin du H0 "voie normale" sur écartement classique de 16,5 mm : j'ai mis mon unique matériel américain à cet écartement (un "interurban" du Pacific Electric"), dont le gabarit est assez proche d'une ancienne voiture voyageurs américaine (mais une bonne vapeur US, même pas très grosse, aurait donné un comparatif plus spectaculaire !)...




J'ai pris soin de mettre une figurine à côté de chacun de ces matériels pour bien rappeler qu'en dépit des impressionnantes différences de gabarit (y compris les voies étroites entre elles !), tout est bien au 1/87 : cela surprend parfois ceux qui découvrent les écartements réduits, au début... Wink
_________________
Jean Michel ("malletslm" sur les autres forums !)


Dernière édition par Trolley le Lun 6 Avr 2015 - 11:49; édité 2 fois
Revenir en haut
Visiter le site web du posteur
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 426
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Lun 6 Avr 2015 - 10:18    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Tiens, Jean-Michel, je viens de terminer un "short caboose" ce chez Precision Scale. Bon, bien sûr, le mien est étiqueté RGS... Mr. Green . je vais essayer de faire les autres versions, il y avait une très bon article sur la Gazette sur ces caboose....
Pour en revenir aux côtes, voici celles que j'ai relevé sur boxcar de chez Blackstone (tant qu'à faire.... Mr. Green )
Largueur: 29 mm
Longueur (hors attelages) : 105 mm
Hauteur de la caisse: 30 mm

Voilà.....
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
gros minou 30
Staff
Staff

Hors ligne

Inscrit le: 16 Mar 2011
Messages: 2 378
Prénom: René
Echelle(s) pratiquée(s): Sn3 1/2 (1/64 voie de 42'')

MessagePosté le: Lun 6 Avr 2015 - 10:35    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Le H0n3 américain correspond au H0m européen, le H0n30 correspond au H0e européen, le H0n20 c'est de la voie écartement 6mm, qui serait voisin du H0i européen, mais je n'ai rien trouvé pour ce dernier le gabarit du matériel roulant doit avoir des dimensions légèrement inférieures au H0e.
_________________
René
L'enfer est vide. Tous les démons sont ici. William Shakespeare
Revenir en haut
Trolley
Consolidation
Consolidation

Hors ligne

Inscrit le: 28 Juil 2007
Messages: 395
Prénom: Jean Michel
Echelle(s) pratiquée(s): H0m, H0n3, H0e, tramways H0...

MessagePosté le: Lun 6 Avr 2015 - 10:43    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

gros minou 30 a écrit:
Le H0n3 américain correspond au H0m européen...

Euh, non... pas exactement : Exclamation
- le H0n3 (USA) représente une voie réelle à l'écartement de 3 pieds (914 mm) sur un écartement au 1/87 de 10,5 mm...
- le H0m (Europe) représente une voie réelle d'un mètre (1000 mm) sur un écartement au 1/87 de 12 mm...

... ce sont donc deux écartements différents (en réel ET en modèle réduit) et incompatibles entre eux. J'ai évité de montrer l'écartement H0m (12 mm) dans mon petit comparatif ci-dessus pour bien rester dans le cadre américain de la discussion... Wink
_________________
Jean Michel ("malletslm" sur les autres forums !)


Dernière édition par Trolley le Lun 6 Avr 2015 - 10:47; édité 2 fois
Revenir en haut
Visiter le site web du posteur
Trolley
Consolidation
Consolidation

Hors ligne

Inscrit le: 28 Juil 2007
Messages: 395
Prénom: Jean Michel
Echelle(s) pratiquée(s): H0m, H0n3, H0e, tramways H0...

MessagePosté le: Lun 6 Avr 2015 - 10:46    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Galloping Goose a écrit:
Tiens, Jean-Michel, je viens de terminer un "short caboose" ce chez Precision Scale. Bon, bien sûr, le mien est étiqueté RGS... Mr. Green . je vais essayer de faire les autres versions, il y avait une très bon article sur la Gazette sur ces caboose...


Ahhhh ! vivement qu'on voie ça ! : j'ai un très bon souvenir du montage de ce "short caboose", que je trouve bien plus joli que les "longs" ! Okay
_________________
Jean Michel ("malletslm" sur les autres forums !)
Revenir en haut
Visiter le site web du posteur
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 912
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Lun 6 Avr 2015 - 11:52    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Super ta photo Jean-Michel . J'aime les dessins, les schémas et les photos, bien sûr, je trouve ça très parlant. Okay

Je regrettais cependant que tu n'ais pas mis le HOm*, mais au vu de ton explication, je pense que tu as eu raison.
* Sais-tu que j'ai failli faire du HOm, Chemin de fer rhétique, etc.... Avec l'extraordinaire matériel Bemo, il m'a fallu " rencontrer" une shay Bacmann pour que ça bascule. Wink
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Jack43
Mikado
Mikado

Hors ligne

Inscrit le: 28 Juil 2012
Messages: 866
Prénom: Paul
Echelle(s) pratiquée(s): 1:160

MessagePosté le: Lun 6 Avr 2015 - 12:06    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

salut a tous,

mainenant je sais tout concernant les different echelles, merci beaucoups pour vos infos tres détaillé Okay Vous etes tous des mecs tres sympa Wink
Ta photo avec les figurines montre tres bien les dimensions Jean-Michel, merci beaucoups!
Je vous souhaite un tres bon lundi de paques!

salut et merci encore!
Paul
_________________
L´important n´est pas au bout du chemin!
Revenir en haut
gros minou 30
Staff
Staff

Hors ligne

Inscrit le: 16 Mar 2011
Messages: 2 378
Prénom: René
Echelle(s) pratiquée(s): Sn3 1/2 (1/64 voie de 42'')

MessagePosté le: Lun 6 Avr 2015 - 12:31    Sujet du message: Dimensions du H0n3 H0n30 H0n20? Répondre en citant

Trolley a écrit:
gros minou 30 a écrit:
Le H0n3 américain correspond au H0m européen...

Euh, non... pas exactement : Exclamation
- le H0n3 (USA) représente une voie réelle à l'écartement de 3 pieds (914 mm) sur un écartement au 1/87 de 10,5 mm...
- le H0m (Europe) représente une voie réelle d'un mètre (1000 mm) sur un écartement au 1/87 de 12 mm...

... ce sont donc deux écartements différents (en réel ET en modèle réduit) et incompatibles entre eux. J'ai évité de montrer l'écartement H0m (12 mm) dans mon petit comparatif ci-dessus pour bien rester dans le cadre américain de la discussion... Wink


Je suis d'accord avec toi, j'ai seulement mis ce comparatif pour que notre ami Paul puisse avoir une idée du gabarit du matériel roulant dont les dimensions sont très proches.
