MessagePosté le: Ven 3 Avr 2015 - 15:03    Sujet du message: Connes-exions Intermountains IMF4-vs IMF4-MF ...On peut, ou pas ? Répondre en citant

PublicitéSupprimer les publicités ?
Ben je me permets de souligner la disparition d'un fil que je trouvais bien pratique et que je ne retrouve nulle part, concernant les composantes électroniques, la programmation, le tout DCC et toutti quanti....
ET je me permet derechef de transférer ma chtite question concernant mes dernieres acquisitions de chez Intermountains ici, car, la rubrique DERNIERES ACQUISITIONS diluait mes interrogations électromaniaques....
DOnc retour en arriere....====
........................

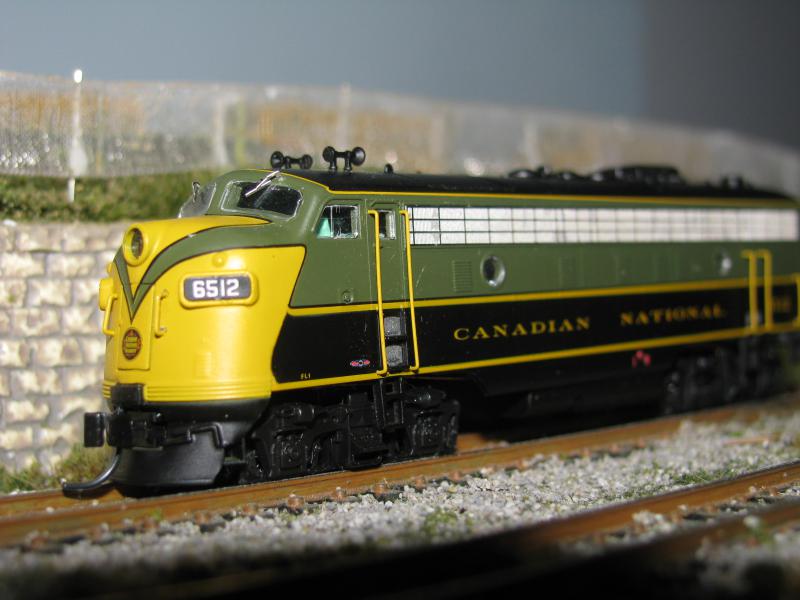

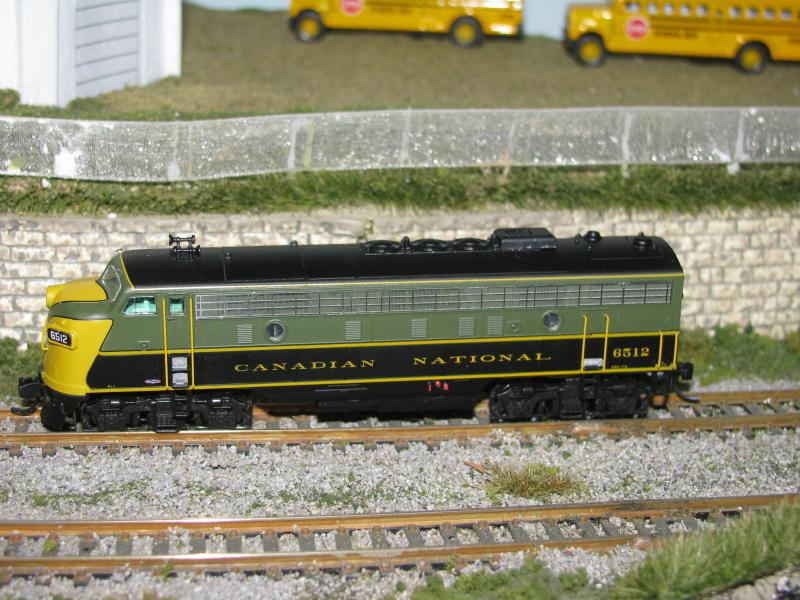

Ben voila, c'est arrivé....Intermountain ne m'a pas décu coté esthétique, c'est un boulot royal...



Comme la B unit est sur le billard, j'ai pas montré....!!!
.Mais voila, un petit souci que je vous expose....
Mon FP9A est bien un Fp9a, mais le FP9B est , pour sa part , sur une mécanique de FP7B et non FP9B ....DU coup, le décodeur que je me suis procuré pour le modele FP9B est un brin différent du FP7B.....
Photos a l'appui...

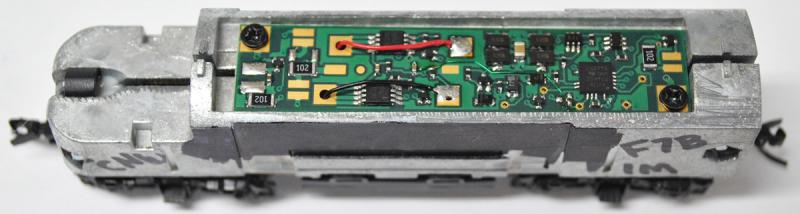

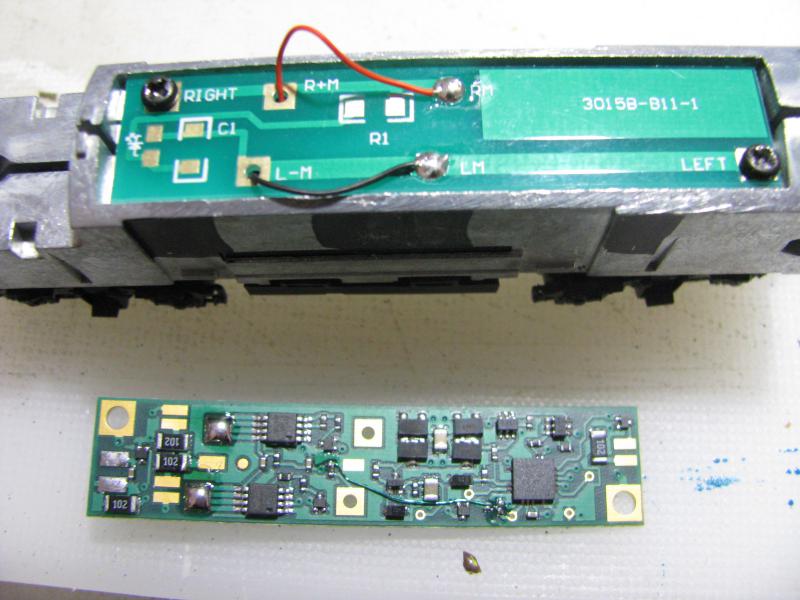

Le circuit FP7B et le décodeur IMF4 (FP9A-B) au lieu du IMF4-MF requis....

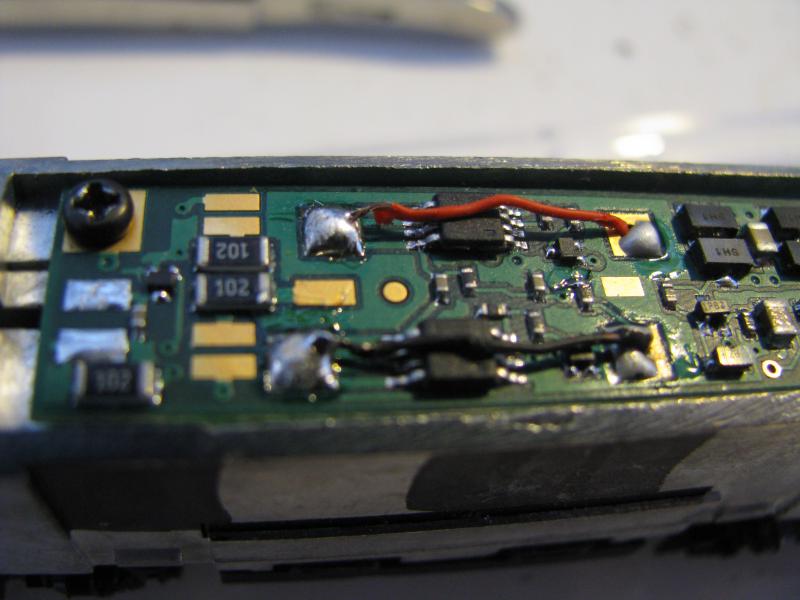

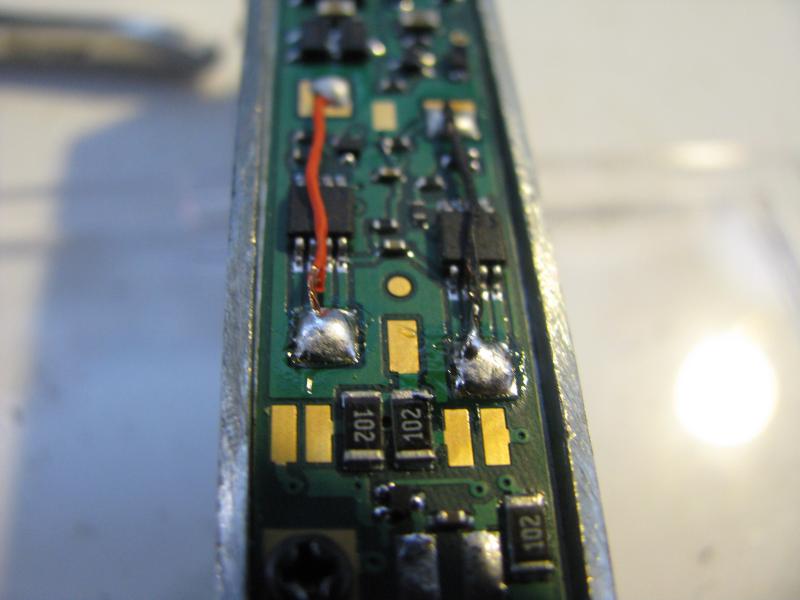

Le FP7B que j'ai avec le filage rouge et noir.....et le décodeur correspondant soit le IMF4 .....et non le IMF4-MF


http://www.tcsdcc.com/Customer_Content/Installation_Pictures/N_Scale/Interm…

.....et celui que je me suis procurer en croyant recevoir une mécanique FP9B (IMF4) , mais qui est en fait un FP7B....

La question qui tue ...., selon le meme schema de montage, j'imagine que je peux effectuer les même connexions et que ça va pas tout me péter dans les lunettes......

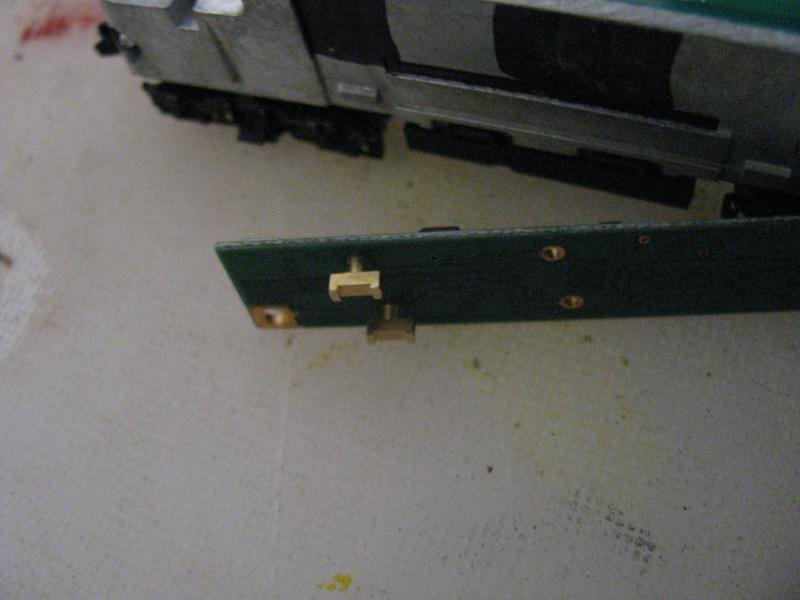

Il y a aussi présence de petits contacts tout mignons mais qui ne trouvent rien a contacter vue le châssis FP7b et non pas FP9B.....
Et Présence d'un fils suspect (vert) sur le décodeur IMF4 (pour FP9(A-B)......


Bref, j'esperes etre limpide et précis dans mes explications.....Bref, je peux-ti connecter ou bedon je peux pas sinon, POUUUFFF........!!![/quote]


Merci de vos lumieres , j'en ai bien besoin....
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Ven 3 Avr 2015 - 16:12    Sujet du message: Connes-exions Intermountains IMF4-vs IMF4-MF ...On peut, ou pas ? Répondre en citant

Petit test....Marche po....
J,ai pourtant simplement branché comme le propose la notice mais "l'animal" se comporte comme s'il était branché en direct....en le posant sur la voie, il démarre en faible vitesse et impossible de l'arreter meme en mode de programmation....Je vous montre les soudures....probablement que j'ai pas soudé au bon endroit malgré la notice..!!! Mais rappellons nous que c'est pas exactement le décodeur requis...
Alors....Des avis....???



_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
jm'160
Big Boy
Big Boy

En ligne

Inscrit le: 01 Juil 2012
Messages: 2 577
Prénom: Jean Michel
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 3 Avr 2015 - 20:30    Sujet du message: Connes-exions Intermountains IMF4-vs IMF4-MF ...On peut, ou pas ? Répondre en citant

Il y a une petite différence entre les deux montages, sur la photo n°1, les fils traversent la platine du côté de la pastille ronde en cuivre au centre du circuit imprimé et sur la photo n°2 c'est le contraire :



Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Ven 3 Avr 2015 - 21:22    Sujet du message: Connes-exions Intermountains IMF4-vs IMF4-MF ...On peut, ou pas ? Répondre en citant

Bien vue ..."Fectivement, cé pas le meme décodeur, de la ma question...celui du haut c'est le IMF4-NF pour le FP7A-B...celui du bas c'est celui concu pour un FP9A-B soit le IMF4...de TCS...j'ai tenté la meme connexion pour voir si ca donnait de bons résultats.....Ben non, la loco reste en mouvement de facon permanante....DOnc il y a quelque chose qui cloche comme si elle était en contact permanant avec le rail.....Donc on peut pas faire la meme connexion sur un IMF4-NF et un IMF4....

J'ai écris a Klein pour lui demander si c'était possible de changer mes décodeurs étant donné que la méprise vient de leurs mauvaises descriptions du modele qu'ils proposent....
En effet, l'Intermountain qu'ils proposent est identifié comme un FP9A et est en fait un FP7A. (mécaniquement en tout cas....pour le shell, je suis pas sur de voir la différence entre les deux FP9 et FP7 ).......donc, quand j'ai commandé un décodeur, je me suis fier la-dessus et j'ai donc commandé le IMF4 au lieu du IMF4-NF.....

DOnc, je croyais qu'une petite soudure ferait l'affaire, mais apparemment non, car j'ai essayé sur mon Fp9-B et le résultat est celui décrit plus haut...
J,ai hate de voir leurs réponses.....
Avec plus de $30 de frais de transport et de douanes, je la trouve pas drole...!!! haddock
ET en plus , maintenant , il va y avoir des traces de soudures....!!! A $40 le décodeiur docn dans les $80 pour les 2, ca me branche pas tellement de recommancer tout a zéro...!!!! Coyotte
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
jm'160
Big Boy
Big Boy

En ligne

Inscrit le: 01 Juil 2012
Messages: 2 577
Prénom: Jean Michel
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 3 Avr 2015 - 21:28    Sujet du message: Connes-exions Intermountains IMF4-vs IMF4-MF ...On peut, ou pas ? Répondre en citant

Pas très glop cette histoire ... Neutral
Effectivement voir avec Klein me semble au final la meilleure solution... Okay
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Ven 3 Avr 2015 - 22:19    Sujet du message: Connes-exions Intermountains IMF4-vs IMF4-MF ...On peut, ou pas ? Répondre en citant

..A moins que je ne réussisse a connecter de la bonne facon..!!!
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
jm'160
Big Boy
Big Boy

En ligne

Inscrit le: 01 Juil 2012
Messages: 2 577
Prénom: Jean Michel
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 3 Avr 2015 - 22:34    Sujet du message: Connes-exions Intermountains IMF4-vs IMF4-MF ...On peut, ou pas ? Répondre en citant

NScaleGuy a écrit:
Bien vue ..."Fectivement, cé pas le meme décodeur, de la ma question...celui du haut c'est le IMF4-NF pour le FP7A-B...celui du bas c'est celui concu pour un FP9A-B soit le IMF4...de TCS...j'ai tenté la meme connexion pour voir si ca donnait de bons résultats.....Ben non, la loco reste en mouvement de facon permanante....DOnc il y a quelque chose qui cloche comme si elle était en contact permanant avec le rail.....Donc on peut pas faire la meme connexion sur un IMF4-NF et un IMF4....
...

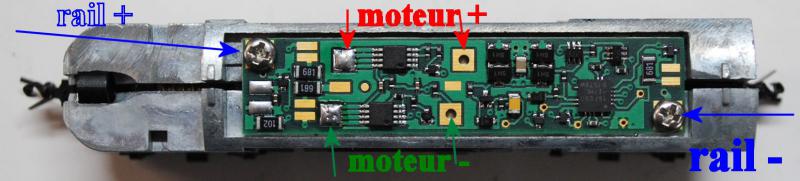

En fait il me semble que tu n'as pas fait la même connexion. Je pense (donc je suis ... siffle ) que sur la deuxième photo (celle de ton modèle), les soudures devraient être immédiatement à la traversée des fils à travers la platine et non du côté de la pastille ronde.
