Salut à tous !

Après moult reflexions, j'ai décidé de construire un nouveau réseau pour faire des expositions. La sortie de mon réseau actuel est compliquée, prend du temps, et sera réservée à des expos de grande envergure.

Un nouveau réseau sera donc étudié prochainement. Beaucoup plus simple, à la fois dans sa conception, et dans son fonctionnement.

En gros (il faut que je finalise les plans) : 6 ou 8m sur 40cm avec coulisses derrière.

La suite prochainement !

JB Wink
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:


Dernière édition par JBM le Lun 29 Juin 2015 - 10:10; édité 2 fois
Revenir en haut
Visiter le site web du posteur
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 716
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Dim 21 Déc 2014 - 13:37    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Impatient d'en voir plus... Si le niveau de finition est aussi chiadé que pour le premier cela promet une belle pièce Okay
Revenir en haut
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Dim 21 Déc 2014 - 13:49    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

oui, mais le theme sera plus "désertique" avec notamment des champs de pétrole fonctionnels...
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 21 Déc 2014 - 14:08    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

La machine de guerre est de retour Mr. Green Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Dim 21 Déc 2014 - 14:09    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

ouais, ça va encore photo-découper à mort ! Mr. Green
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 921
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 21 Déc 2014 - 15:54    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Il ne s’arrête jamais.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Dim 21 Déc 2014 - 15:59    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

oui, mais vous excitez pas trop, ça sera moins impressionnant que mon réseau actuel...
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 21 Déc 2014 - 16:04    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Le modeste Mr. Green
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Dim 21 Déc 2014 - 16:04    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

si si, attendez le plan....
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 21 Déc 2014 - 16:25    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Tu peux me tutoyer Mr. Green
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Dim 21 Déc 2014 - 16:43    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Mr. Green Mr. Green Mr. Green
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 21 Déc 2014 - 16:55    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Donc , nous attendons les plans Okay Montélirail 2016 Question
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Dim 21 Déc 2014 - 17:32    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Certainement
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Dim 21 Déc 2014 - 18:33    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

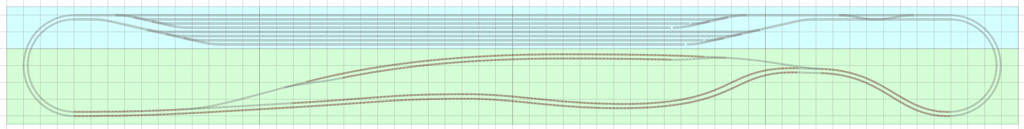

Voici le plan :



Donc en gros, voici ce que j'ai imaginé :

Le thème sera l'exploitation pétrolière. Le réseau mesurera 6m de long, sur 70cm de large (4 modules de 150x70). Ces 70 cm seront partagés en 45cm de décor, un diviseur scénique, 25cm de coulisses.
Je vais tester une nouvelle méthode de construction de la menuiserie : tout en médium de 10mm, découpé à la commande numérique, pour une super précision des assemblages, et une facilité de construction (rainures du diviseur scénique, rivière, assemblage...)
Au niveau de la partie visible, une double voie verra passer de longs convois avec de bons gros MU. Un embranchement avec une double voie desservira l'usine de traitement du brut, et du chargement du pétrole.
Sur la gauche, il y aura un champ de derricks qui seront entièrement construits en 3D et photo découpe, et seront animés !
Un petit cour d'eau passera sur la droite, avec un double gilder bridge de fabrication maison.
Le diviseur scénique fera 25cm de haut, avec une photo que je mixerai le plus possible au décor, pour donner une profondeur importante, en essayant de ne pas voir la limite avec le décor.
L'ambiance sera donc "chaude" et assez désertique.
Au niveau des coulisses, 2x 4 voies, avec possibilité de passer d'un "circuit" à un autre. Il n'y aura pas que des convois de citernes, mais aussi de longs convois de boxcar. Pas de voyageur.
L'exploitation sera, comme toujours chez moi, confiée à une centrale DCC Digitrax, avec télécommandes radio sans fil.
Afin de rester dans un réalisme des voies important, les voies visibles seront fabriquées à la main en code 40, comme mon réseau actuel. Seule différence, pour le moment, je fabrique les aiguilles en #5, là, ce sera du #10.
La partie de voies cachées sera construite en voie MTL, code 55. Je fabriquerai un coupon de raccord de chaque côté de la coulisse. Ce coupon sera usiné en CNC, pour passer du code 55 au code 40 (0,4mm de différence sur la hauteur).

Début de la construction : février 2015
Fin de la construction : printemps 2016

Voilà voilà !

JB Wink
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 21 Déc 2014 - 18:36    Sujet du message: [Z] - Mon deuxième réseau : mon réseau d'EXPO Répondre en citant

Et le matin thé ou café Question Mr. Green
