J'avais envie depuis longtemps de créer ce topic, je devrais plutôt dire sujet, afin que tout à chacun puisse en réaliser quelques uns à l'échelle de son choix.
Ce n'est pas très compliqué ,vu de ma porte, mais j'ai conscience que ce n'est pas vrai pour tout le monde.

J'essayerai de faire au plus simple, de décrire comment ça marche, de fournir la liste des composants et comment se les procurer.

Il faudra bien sur pour réaliser posséder un minimum de matériel de base: fer à souder, soudure, pinces, précelles ou brucelles etc.
La liste n'est pas exhaustive sans oublier des lunettes pour les gens comme mois.

J'ai un peu défloré le sujet "en me faisant plaisir" sur ce fil en N:

http://us.leforum.eu/t10605-[N]-Ajout-d'un-F-R-E-D-sur-wagon.htm

Bientôt la suite
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 14 Nov 2014 - 13:18    Sujet du message: Ah le FRED Répondre en citant

La suite....

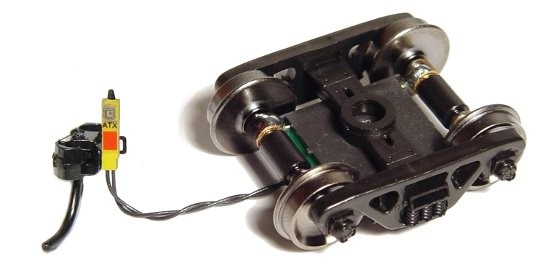

De toutes les possibilités de montage pour réaliser ces FRED, la solution la plus facile mais pas la moins onéreuse si on veut équiper plusieurs convois est d’utiliser le bogie tout équipé de Ringengineering



http://www.ringengineering.com/EotDevice.htm

On peut en trouver chez MBKlein, mais attention aux frais de port voisin de 35$
http://www.modeltrainstuff.com/Ring-Engineering-HO-EOT-Device-33-Gray-p/rng…

La solution que je trouve la plus optimale consiste en trois composants de base: le LM3909, une led et un condensateur + une pile de 1.5V et un interrupteur. La durée de fonctionnement est de l’ordre de 6 mois permanent avec une pile AA ou R6 alcaline.

Le seul souci est que le LM3909 développé il y a près de 40 ans par NS est obsolète mais on le trouve pour cher chez des Brookers. Cependant il y a des copies à un prix très raisonnable chez ces chers Chinois. Juste un peu d’histoire expliquant ce circuit qui a été développé pour pouvoir retrouver les lampes torches d’éclairage de secours pour des situations critiques où il n’y a plus de lumière suite à un pb électrique sur des sites très sensibles et aussi dans les avions. Il devait très peu consommer,et allumer une led rouge avec une pile de 1.5V sachant qu'une led rouge a besoin au moins de 1.6V pour s'allumer.

On le trouve sur Ebay, écrire dans la barre de recherche : LM3909
Trier par :prix + livraison les – chers
A gauche, lieu où se trouve l’objet : le monde entier
Un lien avec un prix très raisonnable de 2.54€ unitaire commandé par 10
http://www.ebay.fr/itm/10P-LM3909-LM3909N-LED-Flasher-Oscillator-IC-ICS-LI-…

La led montée sur fil chez LedBaron.
Les propositions peuvent varier sur le type de led et la longueur du fil.
En ce moment (13/11/2014), c’est assez pauvre en choix pour le rouge
A 1.2 € la led si achetées par 10
http://www.ebay.de/itm/10x-ultra-micro-SMD-LED-0401-SIGNAL-ROT-Cu-Draht-35c…

Quant au condensateur, un 220µF tantale pour diminuer le volume, on peut le trouver chez RS.
Commande chez RS Particuliers
http://www.rs-particuliers.com/Default.aspx

Code RS
6993478
Désignation
Condensateur Tantale, 220 µF, ±10 %, 2,5 V c.c
Prix 0.281 € pièce commande min 5 pièces
Pas de frais de port si commandé le dimanche

Les piles, selon la place disponible:
Piles LR01 Ø12 x 30.2 mm
LR03 Ø10.5 x 44.5 mm
LR06 Ø14.2 x 50 mm
Dans les 6F22 (pile de 9V) il y a 6 piles de Ø8 x 40 mm environ une petite aubaine!

Quant aux supports de piles, chez Selectronic par exemple (ou Conrad, je n'ai pas d'actions chez aucun des 2) on peut en trouver à moins de 1€

Les interrupteurs par exemple
http://www.selectronic.fr/c/composants-electroniques/composants-electromeca…

Ou bien des micro switch sur Ebay à environ 0.12 € pièce par 30 !
http://www.ebay.fr/itm/30-Pcs-2-Position-7-Pins-1P2T-SPDT-Horizontal-Mini-S…

En résumé, sans la pile ni son support on a les composants pour faire 10 Freds pour
25.4 (LM390) + 12 (10 leds) + 2.81 (condensateurs) + 3.6(SMD switchs) = 43.8€ soit moins de 5€ le Fred

Voici un cliché des composants


On voit une pile LR01, son support, les 2 types d'inter, une led 0401 et un "bouquet" de 0402
Sur les condensateurs il y a écrit 227 soit 22 suivi de 7 zéros, c'est la capacité en pico Farad(10-12) ou 220µF
la lettre A signifie 10V, la lettre e signifie2.5V, suffisant pour une appli qui fonctionne sous 1.5V
Notez la différence de taille!

Suivent le montage et la démo active
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 14 Nov 2014 - 15:11    Sujet du message: Ah le FRED Répondre en citant

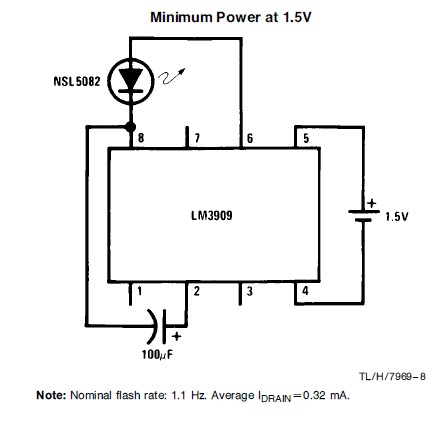

Maintenant le schéma


C'est ultra simple, mais en mettant un 220µF à la place du 100µF, on obtient une fréquence typique de 0.5Hz proche de la fréquence réelle.

Repérage des composants
LM3909

Pas des pattes du composant: 2,54 mm.

Le positif pour les condensateurs est du côté de la barre brune.
Celui en 10V en boitier D code 7343 a pour dimensions 7.3 x 4.3 x 2.8 mm
Celui en 2.5V en boitier B code 3528 a pour dimensions 3.5 x 2.8 x 1.9 mm
Pour les leds le coté le plus positif est l'anode dont la patte ou le fil est le plus long des deux.
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 14 Nov 2014 - 16:21    Sujet du message: Ah le FRED Répondre en citant

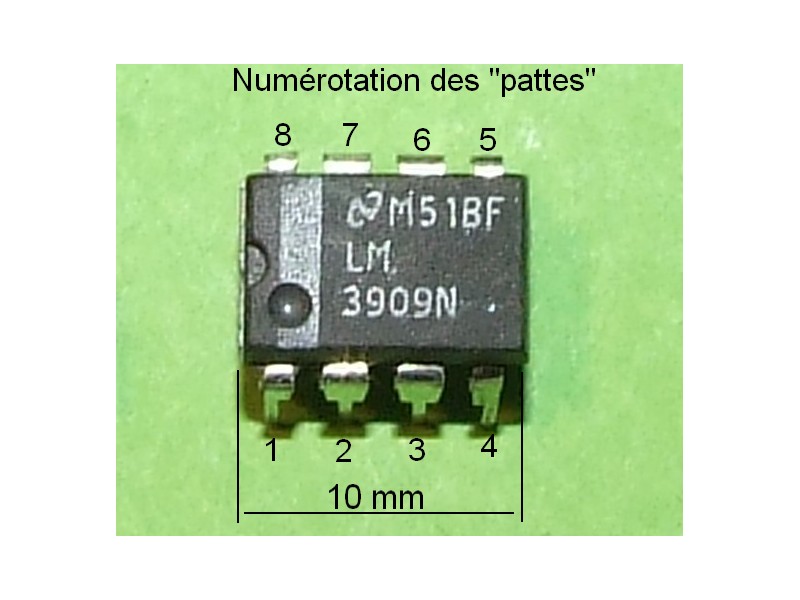

Un autre point de repérage, la patte n°1 est repérée par un point en relief ou creux, le côté associé par une encoche.
Le comptage des numéros des pattes se fait dans le sens anti-horaire.

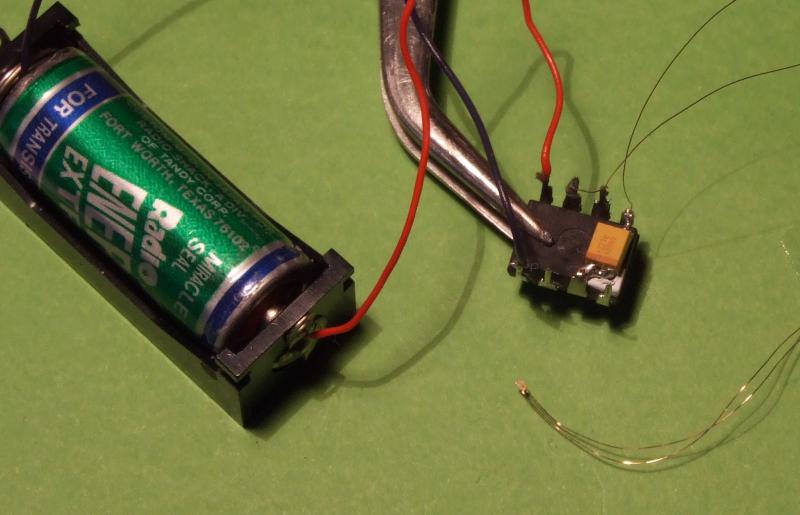

Les composants assemblés


Comme j'assemble les composants sous le LM3909, j'ai repéré la patte 1 par un point de tippex . J'ai plié les pattes 2 et 8 pour souder dessus le condensateur.
Pour les dimensions: la led fait 1mm x 0.25 mm!
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 14 Nov 2014 - 16:38    Sujet du message: Ah le FRED Répondre en citant

Une petite vidéo pour accompagner.
N.B. La ronflette apparait parce que j'ai alimenté mon appareil photo par une petite alim extérieure qui n'est pas le top pour ça!



Si vous trouvez que le flash n'est pas assez rapide, je suggère de mettre une résistance (faire varier au besoin) de 5.6k entre les pattes 1 et 8 du LM3909.
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
