MessagePosté le: Sam 9 Nov 2013 - 14:04    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

PublicitéSupprimer les publicités ?
AU fait Patrick, j'ai réalisé un m ontage de F.R.E.D pour un grain hopper, ca donne une gueule terrible encore merci....Je fais quelques clichés et je vous montre.... Okay
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Sam 9 Nov 2013 - 14:15    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

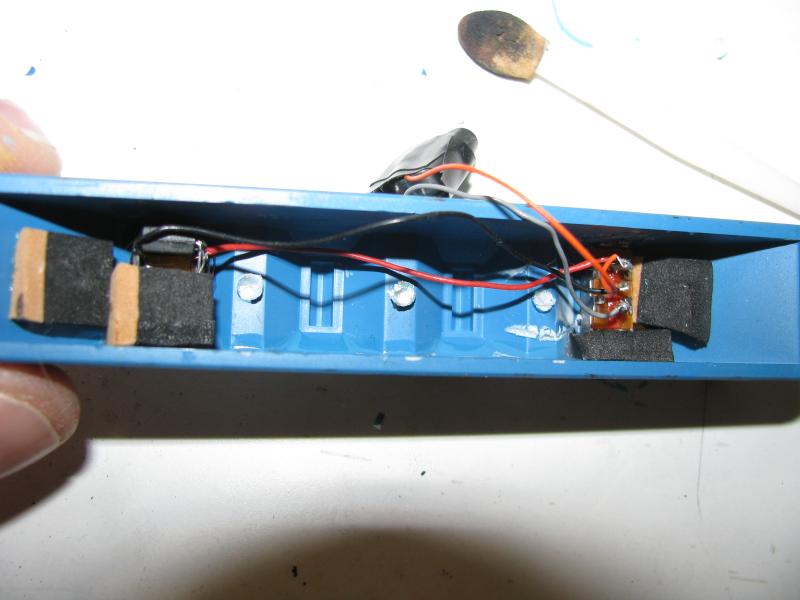

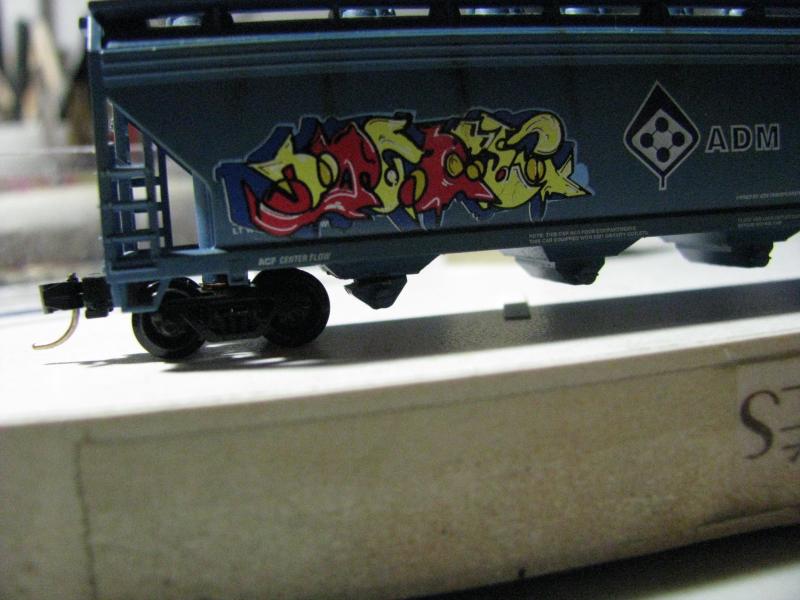

LEs photos du montages...comme toujours rien de bien compliquer......on s'amuse quoi...
L'alimentation est fournie par une simple batterie de 1.5W simplement retenue avec du bon vieux "tape electric"....pour un remplacement plus facile le cas échéant...!!!
J'Aurais pu lui faire un beau petit nid ave cdes contacts et tout, mais j'avais pas ca sous la main....====

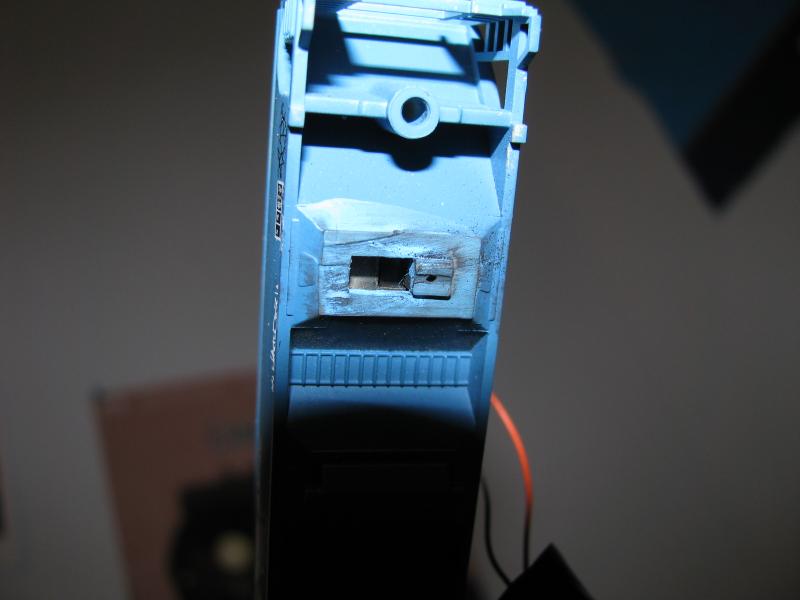

LA petite ouverture dissimulée dessous ... pour le commutateur..

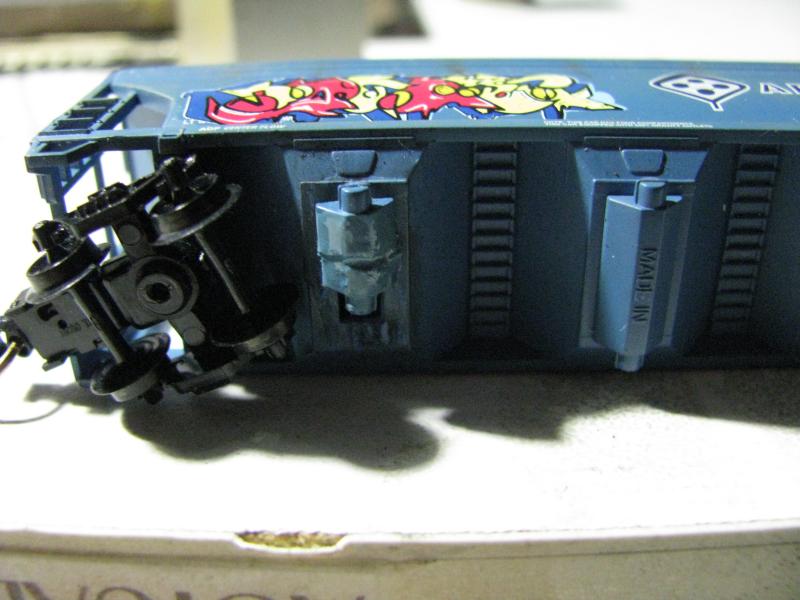

Commutateur "camoufflé" .....

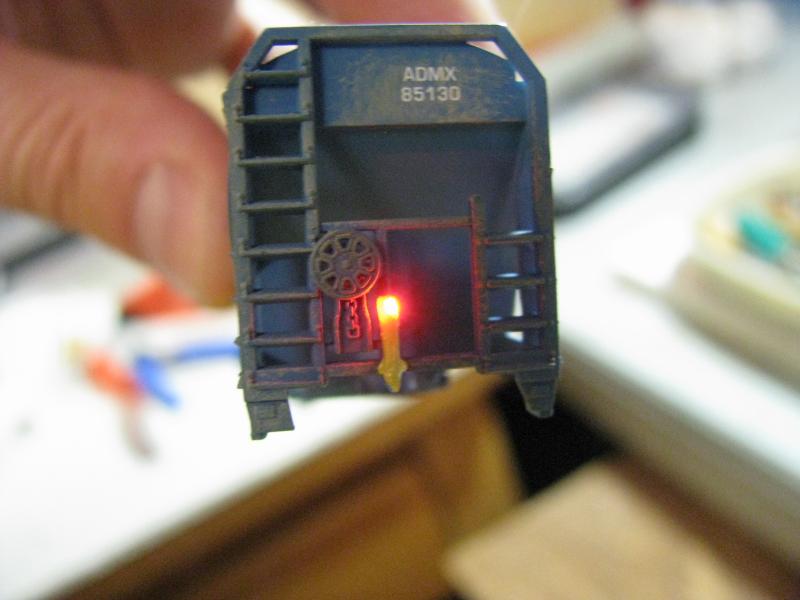

L'effet sur la voie, ca parait pas trop....ca donne le change quoi..!!!
ET je n'ai qu'a le pousser ou le tirer pour avoir l'alimentation sans meme devoir soulever le vagon....

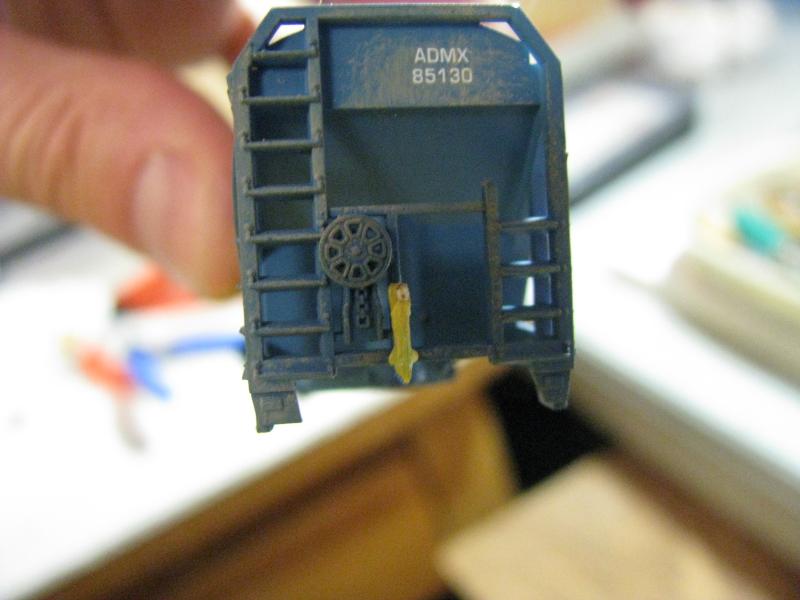

Un petit coup de peinturlurre pour dissimuler le fil, en bleu et en jaune et le tour est jouer....

On voit tout de suite la différence avec un "gros" LEd et une fibre optique qui clignote un peu vite ..sur le CN....Mais , bon, ca donne un effet acceptable tout de meme....
Je vais un petit clip pour voir le mouvement et je vous reviens...


_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Sam 9 Nov 2013 - 15:14    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Tiens, Bernard, jettes un œil là-dessus....====
http://us.leforum.eu/t8207-Sd70M-2-Canadien-National.htm?start=240
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 15 Nov 2013 - 21:23    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Salut Guy,

Je viens de jeter un œil sur le lien concernant les ditchs et other lights de la SD70........SUPER...SUPER.
Je vais m'inspirer de ce que tu as fais, car je ne savais pas vraiment comment m'y prendre pour les monter et j'avais une manière de faire des lentilles, c'était dans Model Railroader February 1993  p. 100 une méthode pour réaliser des lentilles à partir de gouttes de résine époxyde. Mais avec de la fibre optique, ça semble plus cool!
Il va falloir que je m'y mette surtout que j'ai 5 locos à équiper plus ma MP36 du RailRunner   http://www.railpictures.net/viewphoto.php?id=310420&nseq=13

Je vois que tu as trouvé la bonne inspiration pour les FREDs. Je trouve très enrichissants tes petits reportages photo + vidéo. Comment fais tu, tu as trois mains?

Beau boulot

Patrick
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Ven 15 Nov 2013 - 22:04    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Merci Pat....C'est grace a toi tout ca....Ca m'a inspiré, je vais m'attaqué aux FRED pour des citernes et pour mes centrebeam, mais , faut pas rever, le dispositif sera caché dans le chargement de bois....!!! Mr. Green
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 16 Nov 2013 - 08:31    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Salut Guy,

Je vois que tu joues à la moche du coche et que je vais devoir m'y coller aussi.........pour faire quelque chose quasi invisible sur un center beam.........J'ai dans l'idée d'utiliser une pile lithium CR1220 (12mm de diamètre, 2mm épaisseur, un inter en CMS  lui aussi en 2mm d'épaisseur et une petite puce comme celle des ditchs.

Je m'y mets la semaine prochaine!

Patrick
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Sam 16 Nov 2013 - 16:03    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

OUf, ca promets...!!! Okay
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 16 Nov 2013 - 16:08    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Cela fuse par ici les bonnes idées Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Nov 2013 - 11:04    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Faut bien se faire un peu plaisir!

Quelqu'un connaîtrait-il les dimensions d'un FRED réel?
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Nov 2013 - 15:54    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

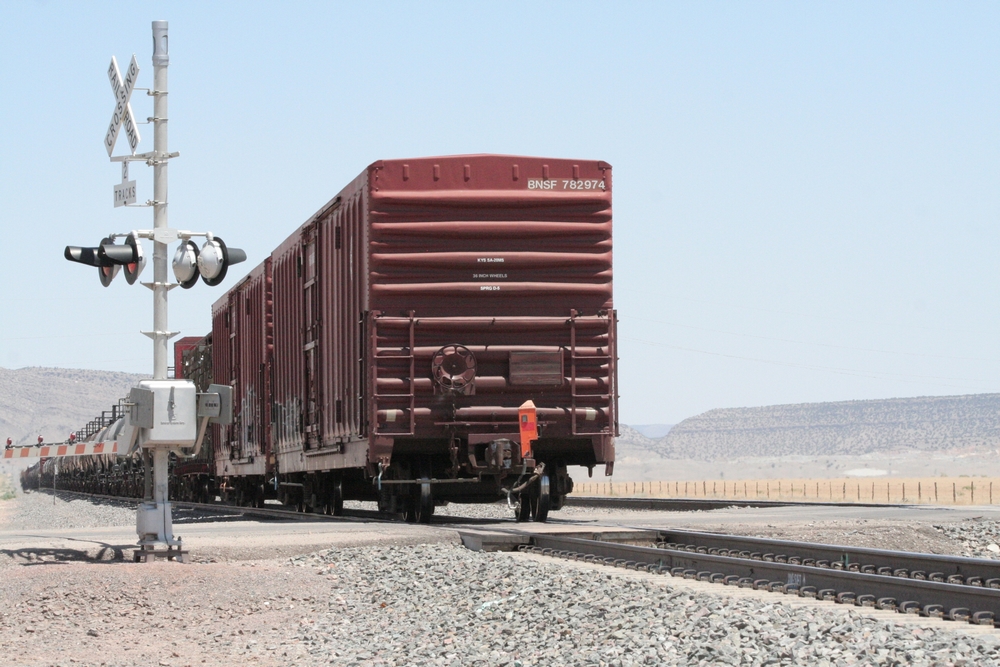

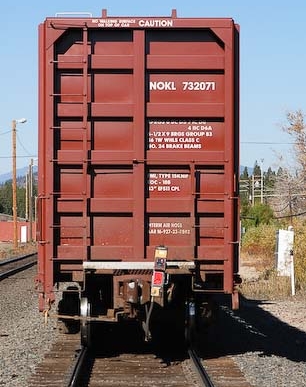

Je me suis même trouvé une photo pour inspiration avec un centerbeam



et un box car




Drôle le toit pointu du F.R.E.D. non?


_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Dim 17 Nov 2013 - 16:40    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

C'est pas seulement un jeu d'ombre...??
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
Boxpock
Big Boy
Big Boy

Hors ligne

Inscrit le: 13 Jan 2010
Messages: 4 131
Prénom: Grégory
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Nov 2013 - 18:33    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

on dirait bien Guy Okay
_________________
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Nov 2013 - 21:05    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Salut les G..

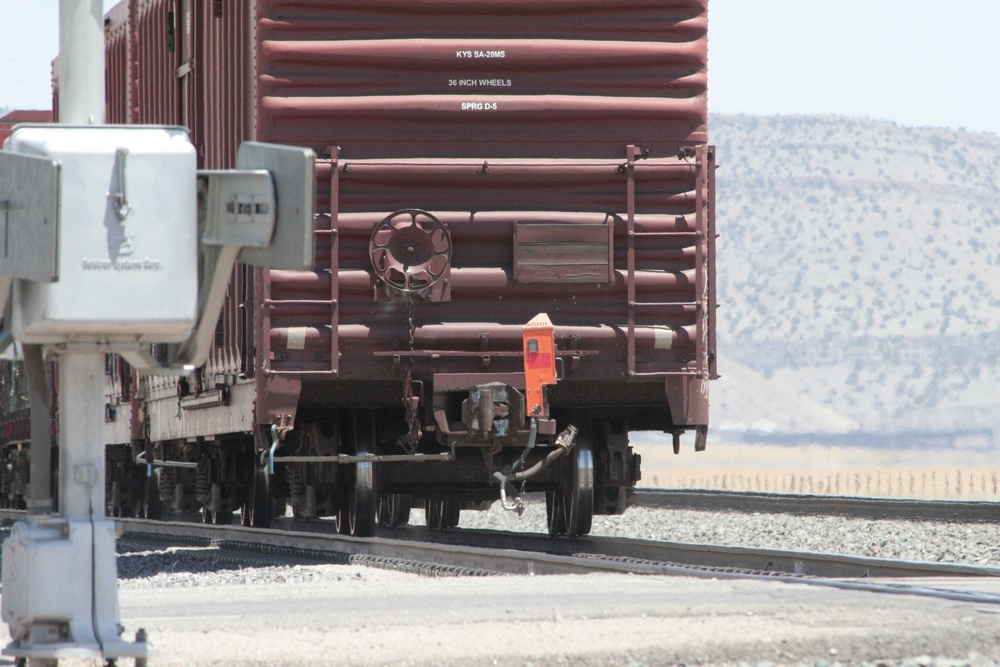

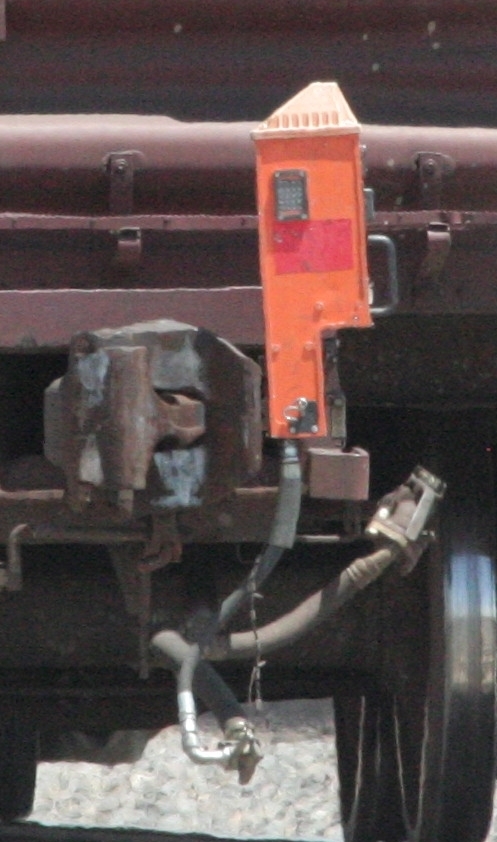

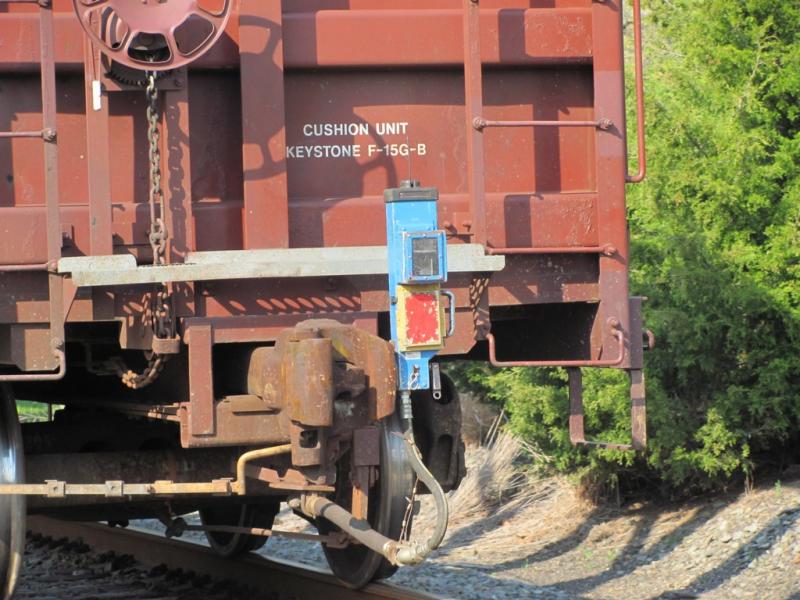

Voici la vue en plus grand et je n'ai pas l'impression que ce soit un jeu d'ombres



Guy, tu as une mission: tu vas à Dorval et tu empruntes un FRED pour le mesurer!. LoL
_________________
Patrick
The only place success comes before work is in the dictionary
Revenir en haut
NScaleGuy
Big Boy
Big Boy

Hors ligne

Inscrit le: 27 Nov 2010
Messages: 3 419
Prénom: Guy
Echelle(s) pratiquée(s): N...et courte....!

MessagePosté le: Dim 17 Nov 2013 - 21:45    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

EN effet.....CA reste intriguant...!!

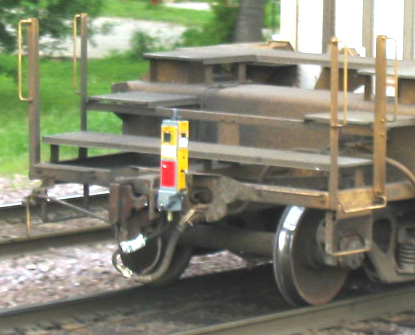

Moi je me suis plue inspiré de ce modele ====



Mais si googlize Flashing REar End Device, il y en a bien d'autre....
_________________
.

Le bonheur ne tiens pas tant dans la destination, que dans la façon de voyager.........!
Revenir en haut
Multitrain
Mogul
Mogul

Hors ligne

Inscrit le: 24 Mar 2013
Messages: 193
Prénom: Patrick
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 17 Nov 2013 - 23:21    Sujet du message: [N] Ajout d'un F.R.E.D sur wagon Répondre en citant

Voici un lien très intéressant.
Je ne m'en souvenais plus mais l'alimentation électrique est assurée par une batterie qui est rechargée en permanence par une turbine fonctionnant avec l'air comprimé de la canalisation de frein....comme la turbine Pyle des locos vapeur.

Je ne pousserai pas jusque là la réalisation en N, ni air comprimé ni bruitage! Mon FRED fonctionnera avec une pile, y a des limites à tout!

http://www.youtube.com/watch?v=Ya0cCGe5zic

Et d' autres presque sous tous les angles

http://www.youtube.com/watch?v=6ZB3tDJtWX0
http://www.youtube.com/watch?v=Dh2iuNnQkKI

Demain je commence les choses sérieuses.
