Enfin du SOUND en Z
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> Z, Zn3, ... -> Matériels roulants ....
Sujet précédent :: Sujet suivant
Auteur Message
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Lun 27 Oct 2014 - 17:33    Sujet du message: Enfin du SOUND en Z Répondre en citant

PublicitéSupprimer les publicités ?
Salut à tous !

maintenant que je suis revenu de Montélirail, et que j'ai pu faire quelques essais de sound-système sur mon réseau en Z, je vais me pencher sérieusement sur la sonorisation de mes locos.

Alors bien évidemment, en Z, c'est impossible de coller un décodeur son et un HP dans une loco, même les gros modèles style SD70 (quoique, faudrait que je teste ça un jour, en passant les parties du chassis qui servent à rien à la fraiseuses Mr. Green )

Première étape, que j'ai testé cette semaine, le montage sous le réseau d'un décodeur son, à qui j'ai donné une adresse et auquel j'ai ajouté 2 ou 3 locos en MU. Ça fonctionne très très bien, surtout avec une enceinte hifi directement branché au c...l Mr. Green mais à la fois, c'est trop puissant, et surtout, ça ne suit pas la loco, et donc c'est moins réaliste.

Pour ceux que ça intéresse quand même, ce décodeur est un Digitrax SFX064D, qui a l'énorme avantage de ne pas gérer les fonctions moteurs, donc parfait pour une utilisation sous le réseau. Je vois déjà certains d'entre vous me dire que n'importe quel autre décodeur ferait la même chose ! Et bien NON Twisted Evil

Pourquoi ? tout simplement parce que les décodeurs prévu pour aller dans les locos ont tous une fonction d'alimentation du moteur, qui analyse en temps réel la vitesse de rotation de ce moteur pour adapter le régime moteur du son. Or, si l'on ne branche pas de moteur à ces décodeur (le cas sous un réseau), on se retrouve avec des décalages énorme de sons, du style : on arrête le train et le son régime moteur max dure encore 5 ou 6 secondes. Pas très réaliste...

Bref, je ne vais pas m'éterniser sur tout cela (j'ai du boulot à côté, quand même Mr. Green ) , mais je vais vous exposer mon prochain projet, que je vais tenter de réaliser la semaine prochaine.

Il va s'agir de sonoriser un boxcar 50' qui sera derrière la loco. Simple à dire, moins à faire. Déjà il faut un décodeur son sans fonction moteur, pas trop gros : ça tombe bien, Digitrax à ça aussi, le SFX0416. Ensuite, il faut un speaker pas trop gros non plus, et ayant les caractéristiques requises, soit 8 ohm et 1W. Ça tombe bien, Zino à ça : 15x11x9mm.

Reste en fait le plus dur : l'alimentation DCC du wagon.

J'ai donc commandé une plaque de bronze phosphoreux, afin de réaliser cette alimentation, directement sur les boggies du boxcar. C'est la prochaine étape. Encore de la photo-découpe en perspective !

Si ça fonctionne, je prends les commandes !

JB Smile
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 190
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 27 Oct 2014 - 18:29    Sujet du message: Enfin du SOUND en Z Répondre en citant

Fichtre ... sacré programme !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Lun 27 Oct 2014 - 18:47    Sujet du message: Enfin du SOUND en Z Répondre en citant

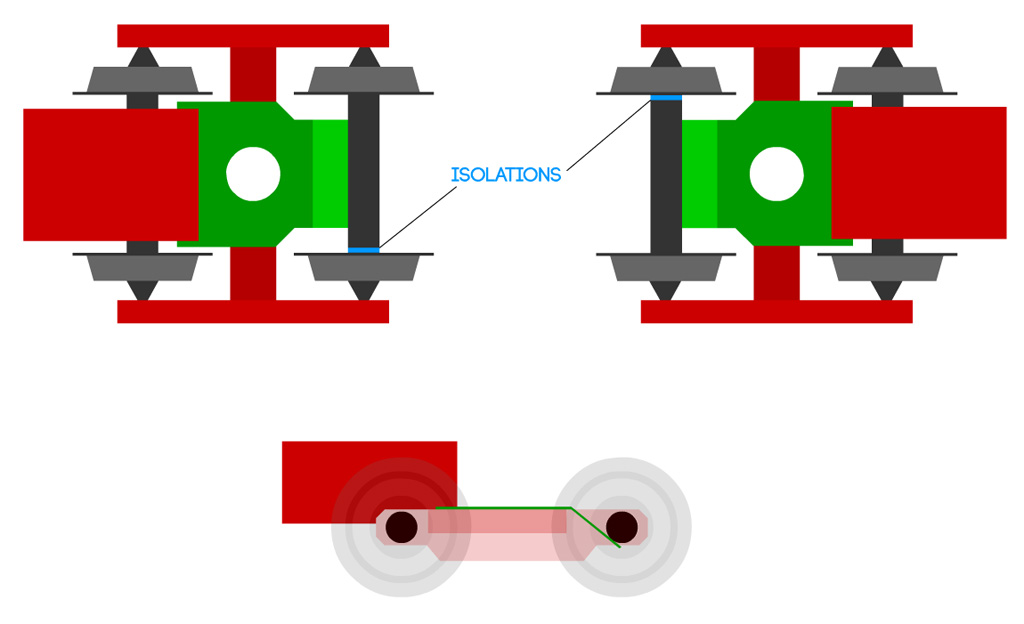

Voici un ch'ti crobar pour expliquer le bazar :

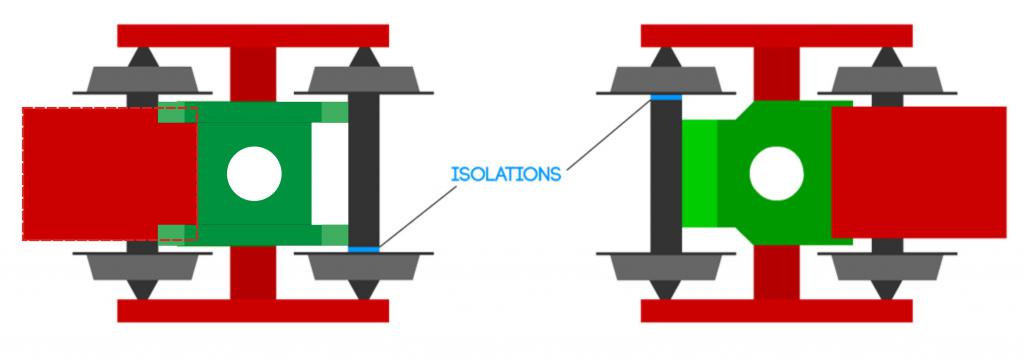

Je vais donc photo-découper une lamelle en bronze phosphoreux, qui viendra frotter sur l'axe des roues. Comme les roues sont isolées d'un côté, il suffira de mettre l'axe dans l'autre sens sur l'autre boggie, et hop, un moyen fiable de récupérer l'alim des 2 fils de rail.
