Beaucoup d'assemblages font appel à des procédures répétitives qui peuvent être à la fois facilitées et rendues moins ennuyeuses par l'usage de gabarits adéquats.
Facilitées en ce que le gabarit peut permettre une meilleure reproductibilité d'une pièce à fabriquer en plusieurs exemplaires. Rendues moins ennuyeuses en un sens évident.

De nos jours, pas mal de kits sont fournis avec des gabarits ad hoc, réalisés par le concepteur du kit en vue de faciliter l'assemblage de son modèle.
Et c'est une caractéristique de pas mal de gabarits d'être des oeuvres uniques, réalisées pour un but bien précis, et en général utiles seulement pour lui.

Je propose que nous échangions dans ce sujet nos idées, constructions, voire concepts en relation avec l'usage des gabarits.

Je commencerai par le dernier né, que j'ai fabriqué et utilisé ce soir pour assembler les trois pieds d'un établi que je fabrique pour décorer l'intérieur d'un des bâtiments de Dave's Corner, le diorama que je réalise pour Troels Kirk. Les photos décrivent assez bien le processus. On commence par découper, pour chaque pied, quatre entretoises et deux montants. Deux entretoises sont maintenues dans le gabarit, puis on colle deux montants. Quand le collage a pris on retire la pièce, on insère les deux autres entretoises et on colle le morceau que l'on avait retiré. En moins de cinq minutes on a un pied bien d'équerre et en moins d'un quart d'heure trois pieds identiques.










_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Dim 21 Mar 2010 - 01:52    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Bonne idée ce sujet et marrant comme premier exemple : "the bench on the benchwork" Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Dim 21 Mar 2010 - 07:12    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Excellente initiative, je vais participer , mais il faut que je fasse des fouilles pour retrouver mon gabarit à "trestles" et celui pour la coupe des piliers en série.
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Dim 21 Mar 2010 - 07:40    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Dim 21 Mar 2010 - 07:43    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

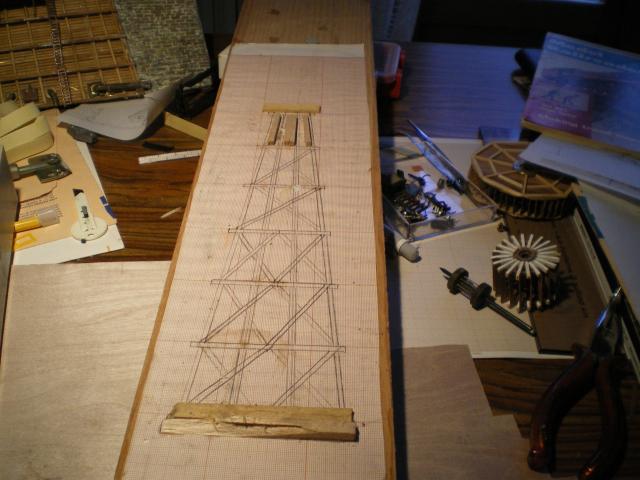

Voilà mon vieux gabarit à trestles. Coincé en haut et en bas, il vous permettait de faire une première série de collage, les plus difficiles, mais, dès que vous aviez une structure un peu solide, il fallait rapidement le retirer et le terminer ailleurs, le danger étant de le coller au gabarit.
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Dim 21 Mar 2010 - 07:45    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Dim 21 Mar 2010 - 07:47    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

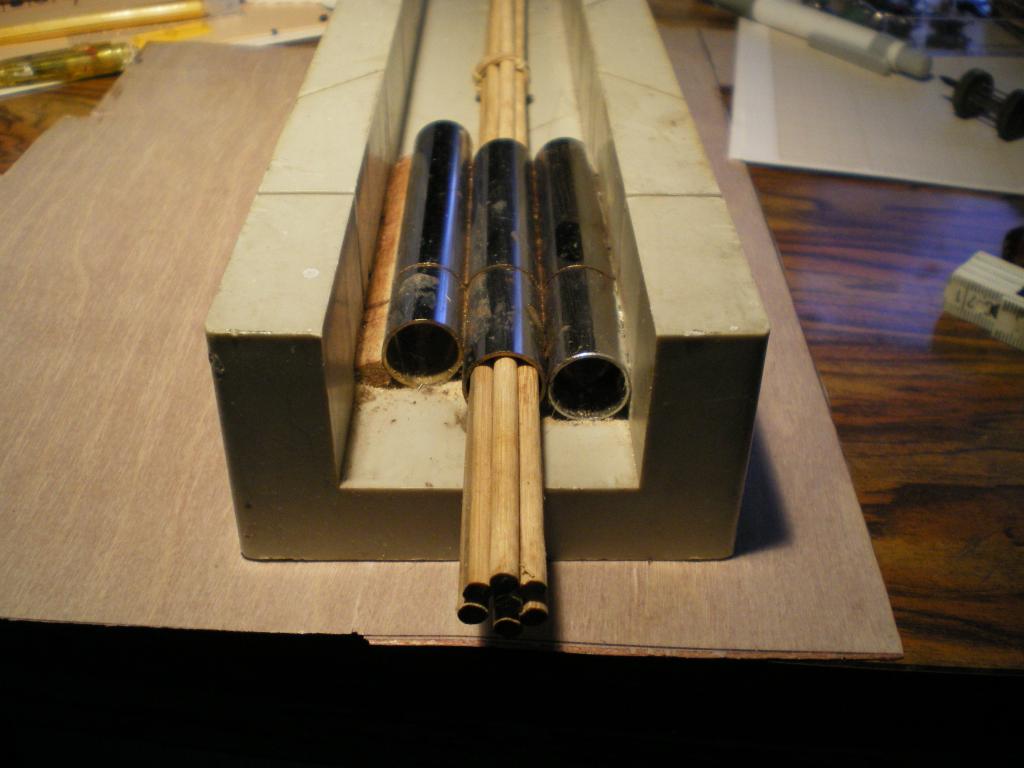

Avec cet engin, je débite 21 piliers d'un coup de scie.! cela explique ma production.
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Dim 21 Mar 2010 - 07:53    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Dim 21 Mar 2010 - 08:00    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

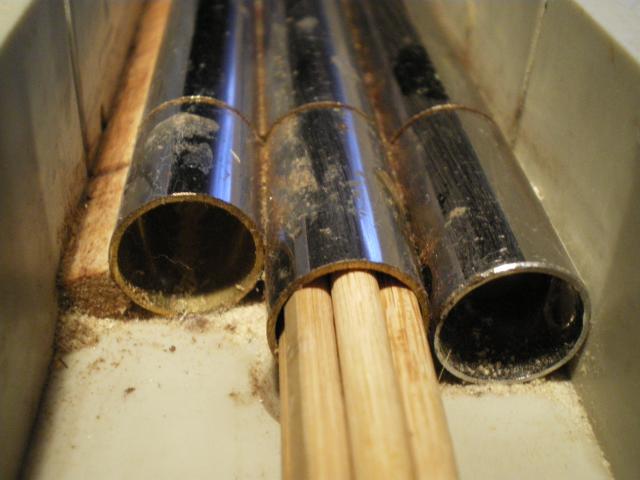

Je bourre mes tuyaux avec des piliers ou des chevrons, le nombre étant variable suivant la grosseur et j'ai des longueurs de tuyayx différentes: 2 cms, 3 cms, 7 cms et 8 cms, mais je peux règler comme je veux, chaque chargement de tuyau est tenu serré par des élastiques. Je passe ma scie dans la fente de ce qui était à l'origine une coupe d'onglet et à chaque opération, suivant épaisseur, je tombe de 20 à 30 pièces rapidement.
Revenir en haut
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 10 794
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Dim 21 Mar 2010 - 08:09    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

En voila de bonnes astuces Okay
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 056
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Dim 21 Mar 2010 - 09:14    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

djodje a écrit:
En voila de bonnes astuces Okay


Tout à fait.
_________________
Revenir en haut
MSN
WSL#5
Consolidation
Consolidation

Hors ligne

Inscrit le: 02 Juil 2008
Messages: 260
Prénom: Jean Michel
Echelle(s) pratiquée(s): 1:20.3

MessagePosté le: Dim 21 Mar 2010 - 10:55    Sujet du message: GABARIT Répondre en citant

Bonjour.

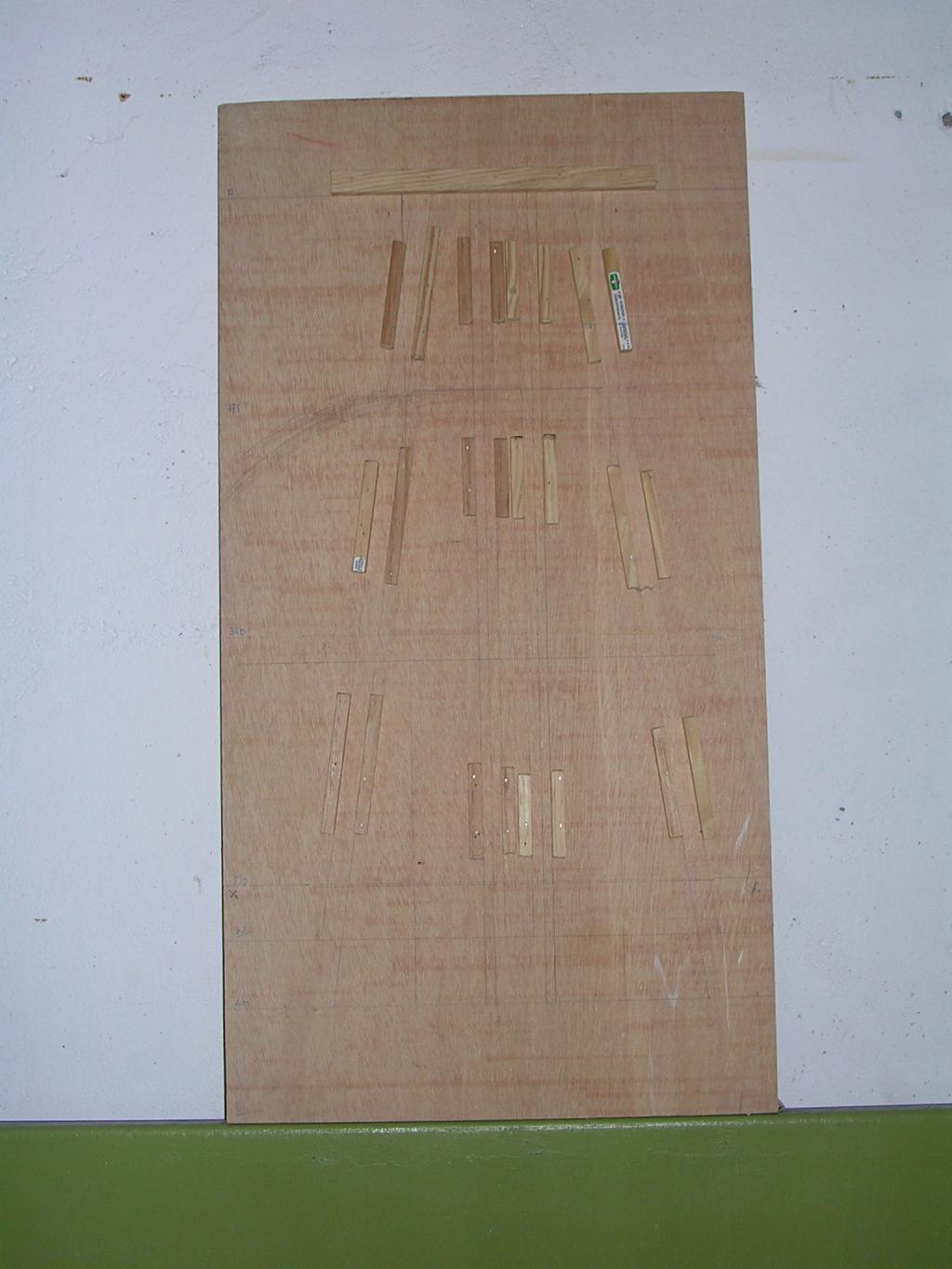

Allez, j'y vais de mon "petit" gabarit, celui qui m'a bien servi pour monter mon trestle :




A +
Revenir en haut
Frederic Testard
Staff
Staff

Hors ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Lun 6 Déc 2010 - 09:31    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Un nouveau gabarit, pour les palettes.

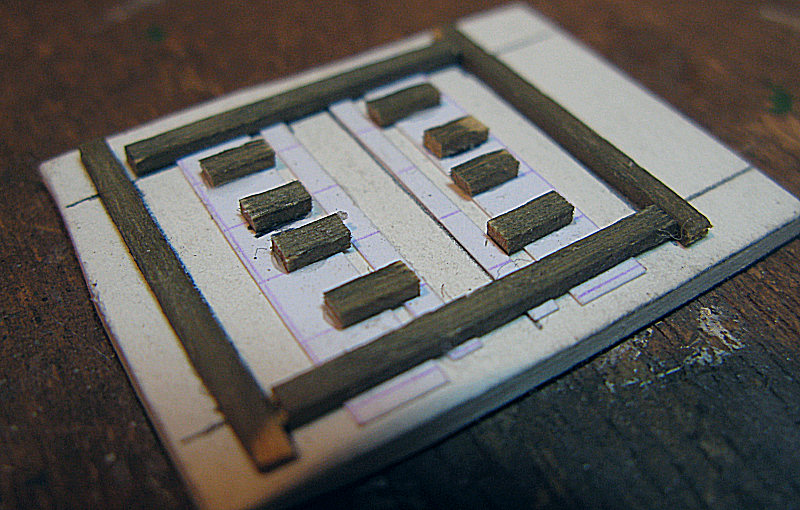

Le gabarit :

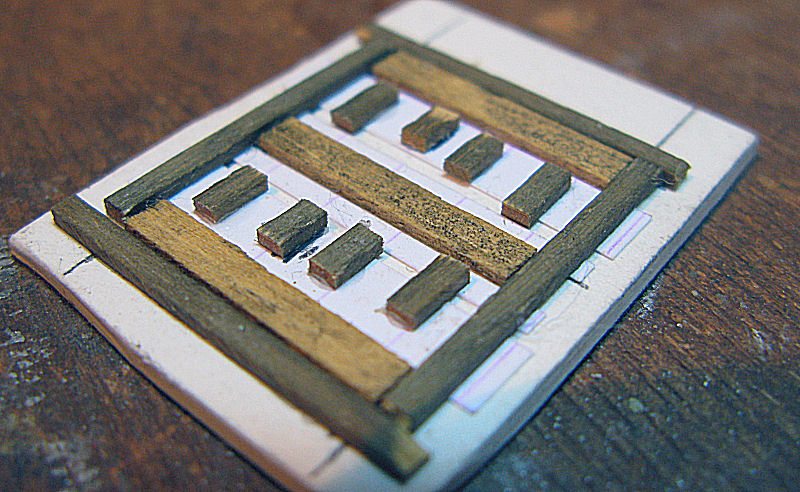

Premier niveau :

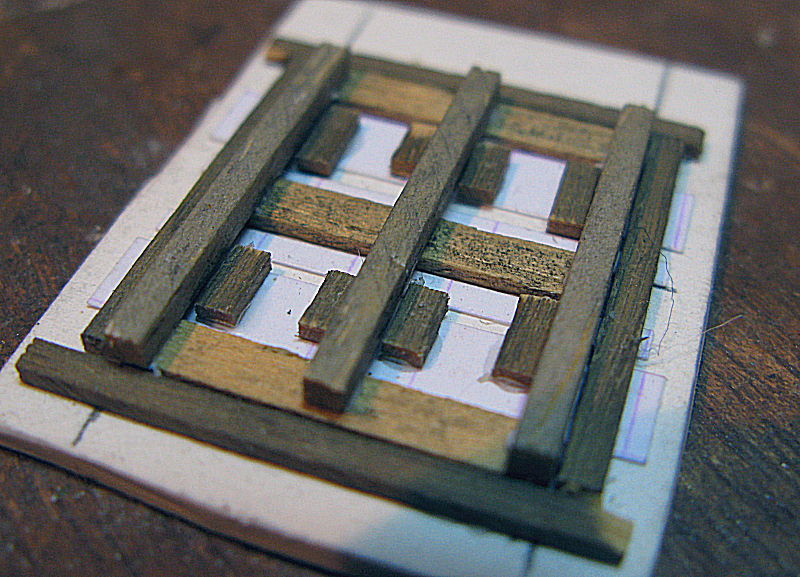

Deuxième niveau :

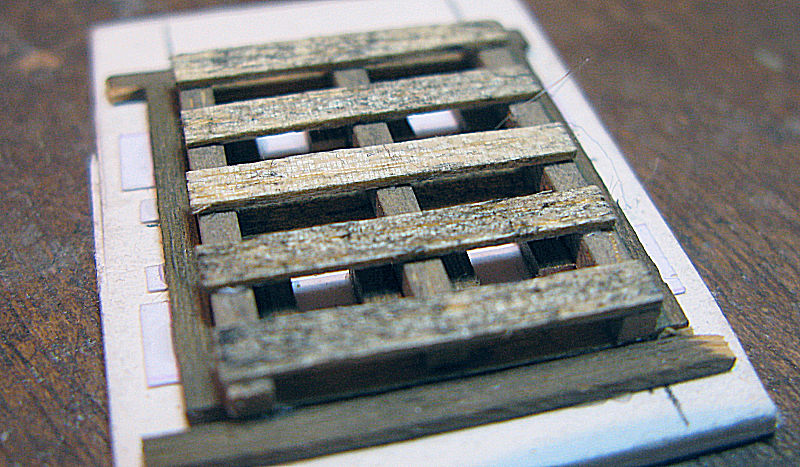

Et voilà :


_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 10 794
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Lun 6 Déc 2010 - 10:25    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Excellente idée,merci Okay
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Lun 6 Déc 2010 - 11:41    Sujet du message: [TECHNIQUE] Gabarits Répondre en citant

Trés bonne idée, mais à quelle époque veux tu situer ton diorama, parce que, attention, les palettes ne datent que des Clark et autres engins élévateurs, soit aprés guerre dans les années 50...............
